एनएलओएस संचार के लिए सुरक्षित वायरलेस यूजीवी/ड्रोन डेटा लिंक
परिचय

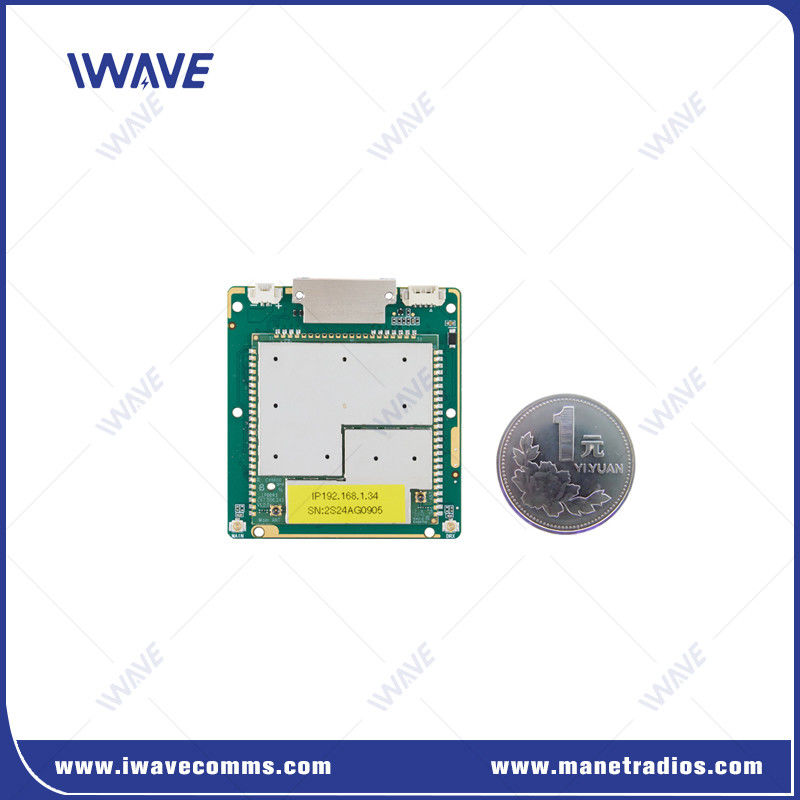

FDM-66MN मोबाइल रोबोटिक्स और मानव रहित प्रणालियों के लिए डिज़ाइन किया गया सबसे उन्नत ब्रॉडबैंड डिजिटल डेटा लिंक है। यह 800Mhz/1.4Ghz/2 की ट्रिपल आवृत्ति में एक सुरक्षित वायरलेस लिंक प्रदान करता है।4Ghz प्रबंधन सॉफ्टवेयर चयन योग्य.
एफडीएम-66एमएन एक या एक से अधिक मोबाइल इकाइयों और एक नियंत्रण स्टेशन के बीच दूरगामी और उच्च थ्रूपुट वायरलेस वीडियो और टेलीमेट्री संचार प्रदान करता है।
प्रमुख विशेषताएं
उच्च डेटा दर
●अपलिंक और डाउनलिंक 30 एमबीपीएस
लंबी दूरी की संचार
● दृष्टि रेखा (एनएलओएस) और मोबाइल वातावरणः 500 मीटर-3 किमी
● हवा से जमीन की दृष्टि रेखाः 10-15 किमी
● पावर एम्पलीफायर जोड़कर संचार दूरी बढ़ाएँ
●बाहरी आरएफ एम्पलीफायर समर्थन (मैनुअल के लिए प्रावधान)
उच्च सुरक्षा
●एईएस 128 एन्क्रिप्शन के अतिरिक्त स्वामित्व वाले तरंगों का उपयोग करना
आसान एकीकरण
● मानक इंटरफ़ेस और प्रोटोकॉल के साथ
● बाहरी आईपी उपकरणों को जोड़ने के लिए 3*ईथरनेट पोर्ट
● विभिन्न प्लेटफार्मों में आसान एकीकरण के लिए OEM मॉड्यूल और एक स्टैंडअलोन कनेक्टिविटी समाधान।
प्रदान किया गया एपीआई दस्तावेज
●FDM-66MN विभिन्न ऑपरेटिंग सिस्टम और प्लेटफार्मों के साथ संगतता के लिए एपीआई प्रदान करता है
कम विलंबता
●स्लेव नोड - मास्टर नोड ट्रांसमिशन देरी <= 30ms
बेजोड़ संवेदनशीलता
● -103 डीबीएम/10 मेगाहर्ट्ज़
इंटरफेस परिभाषा
| J30JZ परिभाषाः | ||||||
| पिन | नाम | पिन | नाम | नाम | पिन |  |
| 1 | TX0+ | 10 | डी+ | 19 | COM_RX | |
| 2 | TX0- | 11 | डी- | 20 | UART0_TX | |
| 3 | जीएनडी | 12 | जीएनडी | 21 | UART0_RX | |
| 4 | TX4- | 13 | डीसी वीआईएन | 22 | बोट | |
| 5 | TX4+ | 14 | RX0+ | 23 | वीबीएटी | |
| 6 | RX4- | 15 | आरएक्स0- | 24 | जीएनडी | |
| 7 | RX4+ | 16 | RS232_TX | 25 | डीसी वीआईएन | |
| 8 | जीएनडी | 17 | RS232_RX | |||
| 9 | वीबीयूएस | 18 | COM_TX | |||
आवेदन
लघु, हल्के और सॉफ्टवेयर परिभाषित रेडियो लिंक मॉड्यूल मानव रहित बीवीएलओएस मिशनों, यूजीवी, रोबोटिक्स, यूएएस और यूएसवी के लिए मानव रहित अनुप्रयोगों के लिए एक विश्वसनीय संचार भागीदार है।,FDM-66MN की लंबी दूरी की क्षमताएं कई पूर्ण HD वीडियो फ़ीड और नियंत्रण और टेलीमेट्री डेटा के एक साथ उच्च गुणवत्ता वाले डुप्लेक्स ट्रांसमिशन की अनुमति देती हैं।यह 50 किमी लंबी दूरी का संचार प्रदान कर सकता है।यहां तक कि भीड़भाड़ वाले शहर के गैर-दृष्टि रेखा वाले वातावरण में भी काम करना, यह 20 किमी की अधिक संचार दूरी सुनिश्चित कर सकता है।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर वायरलेस आधार | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128/256) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| सिस्टम डेटा दर का अनुकूलन औसत वितरण | ||
| गति सीमा निर्धारित करने के लिए उपयोगकर्ताओं का समर्थन करें | ||
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) |
|
| क्षमता | 16 नोड्स | |
| बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| शक्ति | 25dBm±2 (2w या 10w अनुरोध पर) सभी नोड्स स्वचालित रूप से प्रेषण शक्ति समायोजित |
|
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| अवरोधन विरोधी | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बिजली की खपत | औसतः 4-4.5 वाट अधिकतम: 8 वाट |
|
| पावर इनपुट | DC5V-32V | |
| रिसीवर संवेदनशीलता | संवेदनशीलता ((BLER≤3%) | ||||
| 2.4GHZ | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20MHZ | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800 मेगाहर्ट्ज | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| आवृत्ति बैंड | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 मेगाहर्ट्ज | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| संचार मोड | एकल प्रसारण, बहु प्रसारण, प्रसारण | ||||||
| प्रसारण मोड | पूर्ण डुप्लेक्स | ||||||
| नेटवर्क मोड | गतिशील रूटिंग | वास्तविक समय लिंक स्थितियों के आधार पर स्वचालित रूप से अद्यतन मार्ग | |||||
| नेटवर्क नियंत्रण | राज्य निगरानी | कनेक्शन की स्थिति /rsrp/snr/distance/ अपलिंक और डाउनलिंक थ्रूपुट | |||||
| प्रणाली प्रबंधन | WATCHDOG: सभी सिस्टम स्तर के अपवादों की पहचान की जा सकती है, स्वचालित रीसेट | ||||||
| पुनः प्रसारण | L1 | निर्धारित करें कि क्या विभिन्न डेटा के आधार पर पुनर्प्रसारण करना है। (AM/UM); HARQ पुनर्प्रसारण करता है। | |||||
| L2 | HARQ रिट्रांसमिशन | ||||||
| आरएफ | 2 x आईपीएक्स | |
| ईथरनेट | 3xईथरनेट | |
| सीरियल पोर्ट | 2x RS232 | |
| पावर इनपुट | 2*पावर इनपुट (विकल्प) | |
| नियंत्रण डेटा ट्रांसमिशन | |||||
| कमांड इंटरफ़ेस | एटी कमांड कॉन्फ़िगरेशन | एटी कमांड कॉन्फ़िगरेशन के लिए वीसीओएम पोर्ट/यूएआरटी और अन्य पोर्टों का समर्थन करें | |||
| कॉन्फ़िगरेशन प्रबंधन | वेबयूआई, एपीआई और सॉफ्टवेयर के माध्यम से समर्थन विन्यास | ||||
| कार्य मोड | टीसीपी सर्वर मोड टीसीपी क्लाइंट मोड यूडीपी मोड यूडीपी मल्टीकास्ट MQTT मॉडबस |
●जब टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन की प्रतीक्षा करता है। ●जब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है। ●टीसीपी सर्वर, टीसीपी क्लाइंट, यूडीपी, यूडीपी मल्टीकास्ट, टीसीपी सर्वर/क्लाइंट सह-अस्तित्व, एमक्यूटीटी |
|||
| बाउड दर | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| प्रसारण मोड | पास-थ्रू मोड | ||||
| प्रोटोकॉल | ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645 | ||||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 26 ग्राम | |

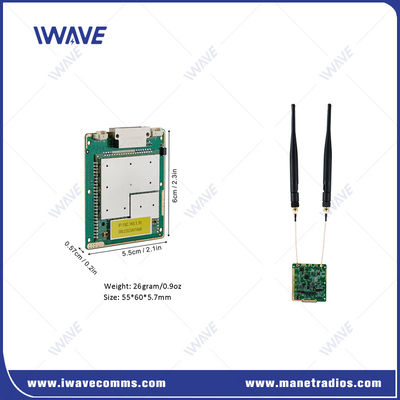

| आयाम | 60*55*5.7 मिमी | |
| स्थिरता | MTBF≥10000hr | |
|
|
