| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-6100 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
रोबोटिक्स एनएलओएस 3 किमी मानव रहित प्रणाली टेलीमेट्री डेटा और एचडी वीडियो आईपी मेश ओईएम मॉड्यूल
परिचय

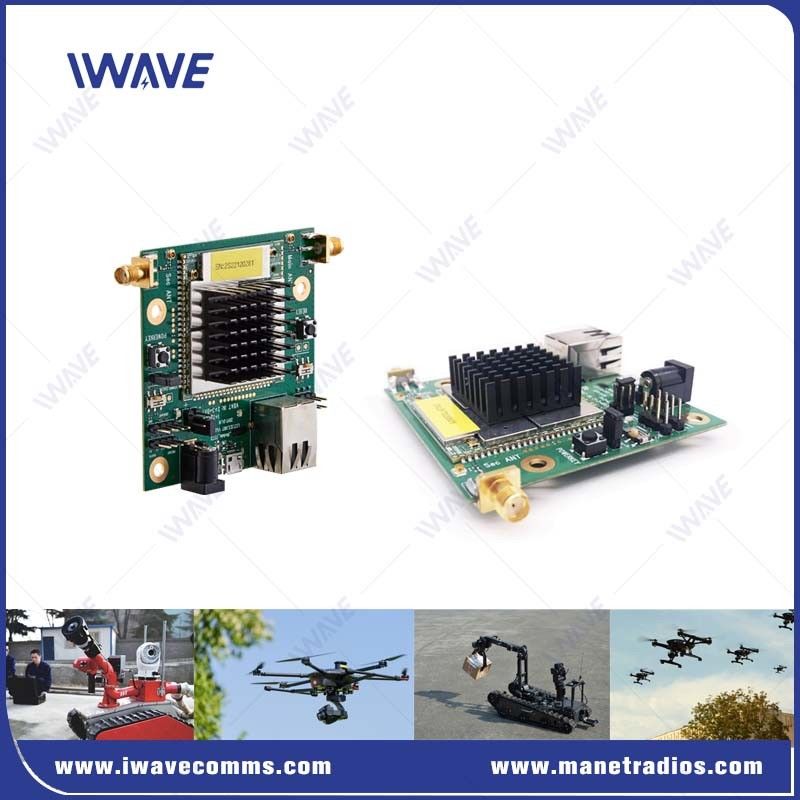

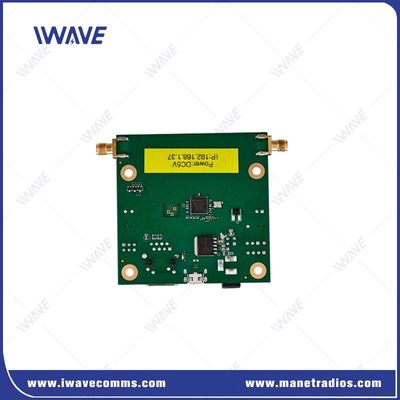

FD-6100 एक कॉम्पैक्ट, त्रि-बैंड OEM डिजिटल डेटा लिंक है जो 800MHz, 1.4GHz और 2.4GHz आवृत्ति बैंड में संचालित होता है।यह मानव रहित हवाई वाहनों (यूएवी) और मानव रहित ग्राउंड वाहनों (यूजीवी) में निगरानी और वीडियो प्रसारण अनुप्रयोगों के लिए एकदम उपयुक्त है।आईपी मेष रेडियो सबसे अधिक मांग वाले वातावरण के लिए भी एक विश्वसनीय और अनुकूलन योग्य MANET (मोबाइल ऐड-हॉक नेटवर्क) समाधान प्रदान करते हैं।FD-6100 सभी तीन आवृत्ति बैंडों में एक मजबूत और सुरक्षित कनेक्शन सुनिश्चित करता है, एफएचएसएस (फ्रीक्वेंसी हॉपिंग स्प्रेड स्पेक्ट्रम) तकनीक का उपयोग करता है और मजबूत आरएफ प्रदर्शन प्रदान करने के लिए टीडी-एलटीई प्रौद्योगिकी मानक की उच्च संवेदनशीलता का लाभ उठाता है।लंबी दूरी की क्षमताएं उच्च गुणवत्ता वाले वायरलेस वीडियो और टेलीमेट्री संचार को सक्षम करती हैं.
प्रमुख विशेषताएं
|
● मोबाइल अनुप्रयोगों के लिए अनुकूलित स्व-रोगन द्रव जाल डिजाइन ● डेटा दरें: 30 एमबीपीएस (संयुक्त अपलिंक और डाउनलिंक) ● त्रि-बैंड आवृत्ति संचालन (800MHz/1.4GHz/2.4GHz, सॉफ्टवेयर के माध्यम से चयन योग्य) ● निर्बाध मंच एकीकरण के लिए OEM (नंगे बोर्ड) प्रारूप ● यूएवी के लिए लंबी दूरी की दृष्टि रेखा (एलओएस): 10 किमी (हवा से जमीन तक) ● समायोज्य कुल आउटपुट पावर 25dBm तक ● एकल आवृत्ति मेश नेटवर्क पर 32 नोड्स तक का समर्थन करता है ● आरएफ पावर समायोज्य रेंजः -40dBm से +25dBm ● मेष, पॉइंट-टू-मल्टीपॉइंट और पॉइंट-टू-पॉइंट कॉन्फ़िगरेशन का समर्थन करता है ● आईपी और सीरियल डेटा का एक साथ संचरण ● ऑपरेटिंग तापमान सीमाः -40°C से +80°C ● सुरक्षा के लिए 128/256-बिट एईएस एन्क्रिप्शन |
|
आवेदन
एफडी-6100 स्व-गठित करने और स्व-रोगन के जाल नेटवर्क को सक्षम करता है। जाल नेटवर्क मजबूती में सुधार करते हैं, रेंज का विस्तार करते हैं और सहयोगी संचार को सरल बनाते हैं।यह आकार और वजन के लिए उपयुक्त है, प्लेटफॉर्म और सिस्टम एकीकरण के लिए एक नंगे बोर्ड समाधान का SWaP प्रदान करता है।
● व्यापक क्षेत्र कवरेज और मल्टी-हॉप, रोबोटिक्स जैसे मोबाइल अनुप्रयोगों के लिए उपयोग के लिए आदर्श
●तकनीकी संचार
●अमानवीय भूमि वाहन वायरलेस वीडियो प्रसारण
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर आधारित मेश | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डाटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | 16 नोड्स | |
| शक्ति | 23dBm±2 (2w या 10w अनुरोध पर) | |
| विलंबता | एक हॉप ट्रांसमिशन≤30ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC12V | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | नेटवर्क पोर्ट से उच्च प्राथमिकता जब संकेत संचरण कोहरा है, नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा |
|
| नोटः1प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FD-6100 नोड सीरियल डेटा प्राप्त कर सकता है। 2यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करें |
||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 50 ग्राम | |
| आयाम | 7.8*10.8*2 सेमी | |
| स्थिरता | MTBF≥10000hr | |
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xईथरनेट | |
| COMUART | 1x COMUART | |
| शक्ति | डीसी इनपुट | |
| सूचक | त्रि-रंगीन एलईडी | |
|
|
