| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-7800 |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी |

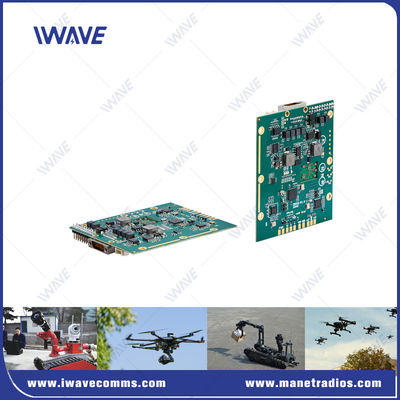

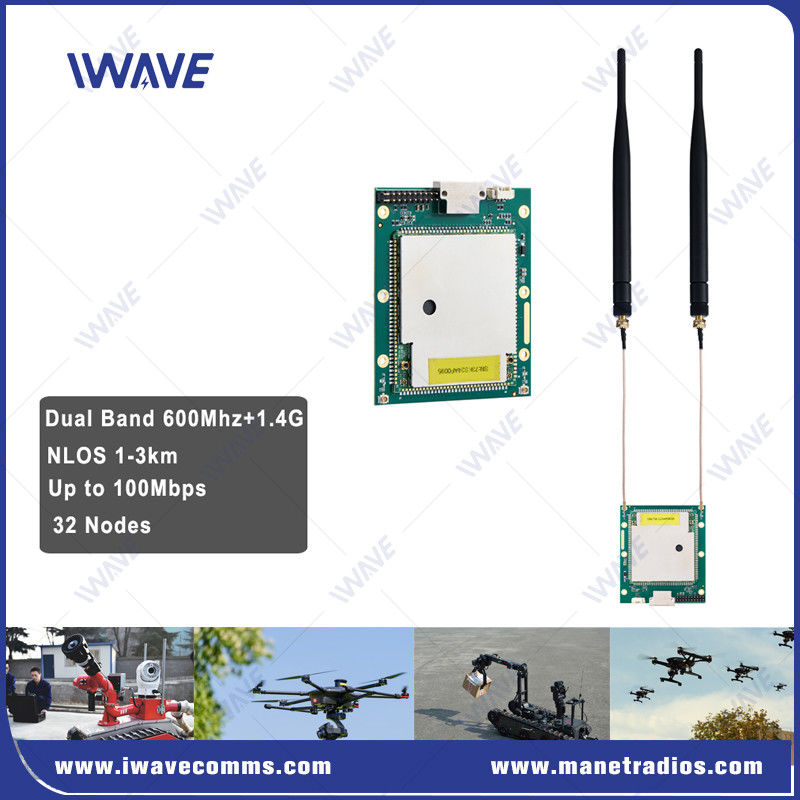

एनएलओएस 3 किमी जाल रेडियो मॉड्यूल एचडी वीडियो ट्रांसमीटर
विवरण
IWAVE वायरलेस रूप से सीरियल डेटा स्थानांतरित करने के लिए संलग्न और OEM दोनों उत्पादों की पेशकश करता है। FD-7800 में दोहरी ऑपरेटिंग बैंड 600Mhz ((566Mhz-678Mhz) और 1. के भीतर उपयोगकर्ता चयन योग्य आवृत्ति है।4Ghz ((1420-1530Mhz) और प्रोग्राम करने योग्य बैंडविड्थ (1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz).IWAVE बहुत लंबी दूरी पर मजबूत वायरलेस लिंक प्रदान करने के लिए उच्च शक्ति (10W तक) संचार भी प्रदान करता है।FD-7800 एक उन्नत मंच बनाने के लिए मंच एकीकरण के लिए OEM (नंगे बोर्ड) प्रारूप में उपलब्ध है, स्केलेबल और कुशल मोबाइल एड हॉक नेटवर्किंग (MANET) ।
प्रमुख विशेषताएं
उपकरण वीडियो कोडिंग मॉड्यूल, एकीकृत आवाज मॉड्यूल, डब्ल्यूएलएएन वायरलेस मॉड्यूल से लैस किया जा सकता है,विभिन्न परिदृश्यों की अनुप्रयोग आवश्यकताओं को पूरा करने के लिए जीआईएस पोजिशनिंग मॉड्यूल या सार्वजनिक नेटवर्क गेटवे मॉड्यूल.
एफडी-7800 एलटीई-ए की सीए तकनीक को अपनाता है। एमआईएमओ मोड की तुलना में, सीए मोड में एंटीना स्थापना स्थान और दूरी पर कोई प्रतिबंध नहीं है, जो तैनाती को अधिक लचीला बनाता है।
यह विरोधी हस्तक्षेप के लिए स्वचालित आवृत्ति हॉपिंग प्रौद्योगिकी को अपनाता है जो सिस्टम बिजली की खपत और मॉड्यूल के आकार को बहुत कम करता है।
लघु, हल्के और मजबूत डिजाइन FD-7800 आकार संवेदनशील अनुप्रयोगों के लिए एक आदर्श उम्मीदवार होने के लिए अनुमति देता है।FD-7800 की लंबी दूरी की क्षमताएं उच्च गुणवत्ता वाले वायरलेस वीडियो और टेलीमेट्री संचार की अनुमति देती हैं.
आवेदन
ईथरनेट वायरलेस एक्सटेंशन
यूजीवी फ्लीट संचार और प्रबंधन।
मोबाइल टीम संचार
यूएवी झुंड वायरलेस संचार
वायरलेस टेलीमेट्री डेटा
वायरलेस वीडियो
मानव रहित प्लेटफार्म के लिए नियंत्रण प्रणाली
विनिर्देश
| वायरलेस | |
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानक पर आधारित वायरलेस |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 |
| डेटा दर | अधिकतम 120 एमबीपीएस ((अपलिंक और डाउनलिंक) |
| संचार रेंज | हवा से जमीन तक 10 किमी एनएलओएस जमीन से जमीन 1-3 किमी |
| नोड | 32 नोड |
| MIMO | 2x2 MIMO |
| आरएफ शक्ति | 23dBm±2 (2w, 5w या 10w अनुरोध पर) |
| विलंबता | अंत से अंत≤5ms-15ms |
| मॉड्यूलेशन | अनुकूलन QPSK, 16QAM, 64QAM |
| अवरोधन विरोधी | एफएचएसएस ((फ्रीक्वेंसी हॉप स्प्रेड स्पेक्ट्रम) |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| बिजली की खपत | 5 वाट |
| पावर इनपुट | DC5-32V |
| आयाम | 72*60*10 मिमी |
| वजन | 33 ग्राम |
| सीरियल डेटा | RS232/TTL |
| संचार | पूर्ण दोहरी संचार |
| ऊपर और नीचे का अनुपात | 2D3U/3D2U/4D1U/1D4U |
| स्वचालित पुनर्निर्माण | लिंक विफलता के बाद स्वचालित पुनर्स्थापना/लिंक विफलता के बाद नेटवर्क को फिर से तैनात करना |
| दोहरी बैंड आवृत्ति | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| इंटरफेस | |
| आरएफ | 2 x एसएमए |
| लैन पोर्ट | 2x ईथरनेट पोर्ट |
| कमुआर्ट | 1xCOMUART टीटीएल 3.3V स्तर, 1 प्रारंभ बिट, 8 डेटा बिट, 1 रोक बिट, कोई समानता जांच नहीं बाउड दरः 115200 बीपीएस ((डिफ़ॉल्ट) (57600, 38400, 19200, 9600 विन्यस्त) |
| पावर इनपुट | 1xDC इनपुट: DC5-32V |
| संवेदनशीलता | |
| 1.4GHZ | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| पर्यावरण | |
| कार्य तापमान | -40°C~+80°C |
वीडियो
|
|
