| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FD-61MN |
| एमओक्यू: | 2pcs |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
मॉडलःFD-61MN

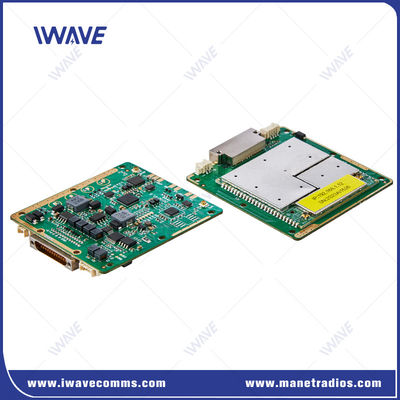

यूएवी झुंड और रोबोटिक्स बेड़े के लिए एफडी-61एमएन लघु त्रि-बैंड डिजिटल आईपी मेश मॉड्यूल
परिचय
दFD-61MNएक लघु OEM हैत्रि-बैंड डिजिटल आईपी मेष डाटा ट्रांसमिशन मॉड्यूलके लिए डिज़ाइन किया गयाड्रोन,यूएवी,यूजीवी,यूएसवीयह मॉड्यूल तीन चयन योग्य आवृत्ति बैंडों का उपयोग करते हुए एक विकेंद्रीकृत, "संरचना रहित" नेटवर्क में निर्बाध वीडियो और डेटा स्ट्रीमिंग को सक्षम करता हैः800MHz,1.4GHz, और2.4GHz. यह एकीकृत करता हैस्वचालित आवृत्ति कूद (FHSS)औरअनुकूलन मॉड्यूलेशनजटिल आरएफ वातावरण में बेहतर प्रदर्शन के लिए।
स्व-संरचना और स्व-रोगनिवारण जाल नेटवर्क: नोड्स जुड़ने या छोड़ने पर स्वचालित रूप से अनुकूलित होता है, भले ही कुछ नोड्स खो जाएं, निरंतर कनेक्टिविटी बनाए रखता है।
अवरोधन विरोधी प्रौद्योगिकी: उपयोगअनुकूली कोडिंग और मॉड्यूलेशनबदलती सिग्नल स्थितियों को समायोजित करने के लिए, घबराहट को कम करने और स्थिर डेटा संचरण सुनिश्चित करने के लिए।
दूरगामी संचार:
एनएलओएस (नॉन-लाइन-ऑफ-साइट)सीमाः1-3 किमीमानव रहित जमीनी वाहनों के लिए।
हवा-भूमिसीमाः10 किमी तकयूएवी के लिए।
कई संचार पोर्ट:
ईथरनेट पोर्टलचीले डेटा प्रसारण के लिए।
यूएआरटी पोर्टसीरियल संचार के लिए, जो यूएवी/यूजीवी बेड़े के नियंत्रण की अनुमति देता है।
यूएवी झुंड और यूजीवी बेड़े नियंत्रण: सीरियल पोर्ट के माध्यम से कई इकाइयों पर सटीक नियंत्रण का समर्थन करता है, नियंत्रण डेटा को प्रबंधित करने के लिए आईपी पते और पोर्ट का उपयोग करता है।

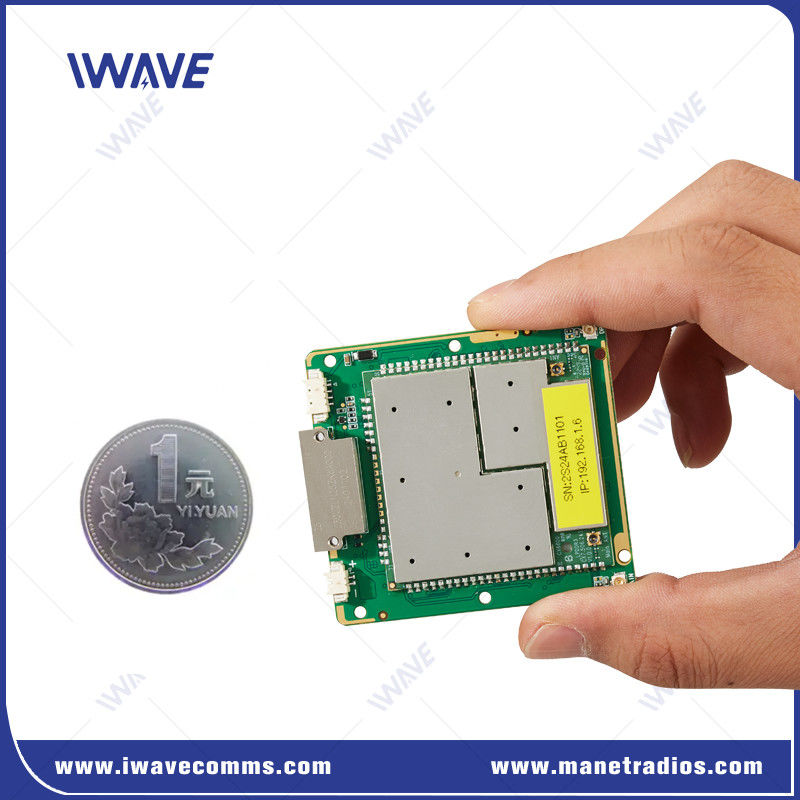

कॉम्पैक्ट OEM प्रारूप: रोबोटिक प्रणालियों में आसानी से एकीकरण के लिए बेयरबोर्ड डिजाइन।
वायरलेस वीडियो और डेटा लिंक: सुरक्षा और रक्षा संचालन जैसे सामरिक वातावरण में मानव रहित वाहनों के लिए उच्च परिभाषा वीडियो और डेटा सेवाएं प्रदान करता है।
रोबोटिक प्रणालियों का एकीकरण: FD-61MN को वास्तविक समय में डेटा स्ट्रीमिंग और नियंत्रण के लिए यूएवी, यूजीवी, यूएसवी और अन्य स्वायत्त प्रणालियों में एम्बेड किया जा सकता है।
बहु-रोबोट नियंत्रण: आईपी आधारित संचार के माध्यम से कई यूएवी या यूजीवी की सटीक टेलीमेट्री और नियंत्रण को सक्षम करता है।
स्केलेबल रेंज: बड़ी तैनाती के लिए अतिरिक्त बूस्टर एम्पलीफायरों के साथ रेंज बढ़ाई जा सकती है।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर आधारित मेश | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128/256) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| प्रणाली दर का अनुकूलन औसत वितरण | ||
| गति सीमा निर्धारित करने के लिए उपयोगकर्ताओं का समर्थन करें | ||
| रेंज | 10 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) |
|
| क्षमता | 32 नोड्स | |
| बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| शक्ति | 25dBm±2 (2w या 10w अनुरोध पर) | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| अवरोधन विरोधी | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बिजली की खपत | औसतः 4-4.5 वाट अधिकतम: 8 वाट |
|
| पावर इनपुट | DC5V-32V | |
| आवृत्ति बैंड | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 मेगाहर्ट्ज | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| ताररहित | |||||||
| संचार मोड | एकल प्रसारण, बहु प्रसारण, प्रसारण | ||||||
| प्रसारण मोड | पूर्ण डुप्लेक्स | ||||||
| नेटवर्क मोड | स्व-उपचार | स्व-अनुकूलन, स्व-संगठन, स्व-संरचना, स्व-रक्षा | |||||
| गतिशील रूटिंग | वास्तविक समय लिंक स्थितियों के आधार पर स्वचालित रूप से अद्यतन मार्ग | ||||||
| नेटवर्क नियंत्रण | राज्य निगरानी | कनेक्शन की स्थिति /rsrp/snr/distance/ अपलिंक और डाउनलिंक थ्रूपुट | |||||
| प्रणाली प्रबंधन | WATCHDOG: सभी सिस्टम स्तर के अपवादों की पहचान की जा सकती है, स्वचालित रीसेट | ||||||
| पुनः प्रसारण | L1 | निर्धारित करें कि क्या विभिन्न डेटा के आधार पर पुनः प्रेषित किया जाना है। (AM/UM); HARQ पुनः प्रेषित करता है। | |||||
| L2 | HARQ रिट्रांसमिशन | ||||||
| रिसीवर संवेदनशीलता | संवेदनशीलता ((BLER≤3%) | ||||
| 2.4GHZ | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20MHZ | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800 मेगाहर्ट्ज | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| इंटरफेस | ||
| आरएफ | 2 x आईपीएक्स | |
| ईथरनेट | 3xईथरनेट | |
| सीरियल पोर्ट | 3x सीरियल पोर्ट | |
| पावर इनपुट | 2*पावर इनपुट (विकल्प) | |
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 26 ग्राम | |
| आयाम | 60*55*5.7 मिमी | |
| स्थिरता | MTBF≥10000hr | |
