| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FD-7802WG |
| एमओक्यू: | 2 |
| प्रसव का समय: | 2 सप्ताह |
| भुगतान की शर्तें: | टी/टी |
एमआईएमओ वायरलेस एड हॉक नेटवर्क हैंडहेल्ड रेडियो
उत्पाद का वर्णन

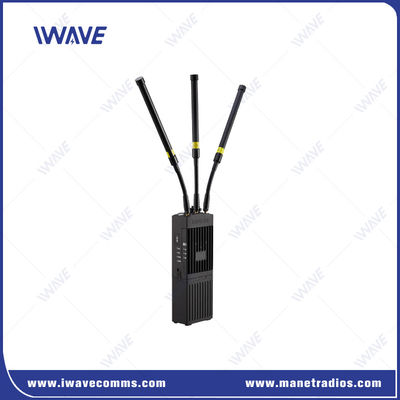

•FD-7802WG एक 2W/5W MIMO वायरलेस एड-हॉक नेटवर्क हैंडहेल्ड रेडियो स्टेशन है, जो दो-मोड और दो-बैंड कार्य मोड को अपनाता है और स्टार और एड-हॉक नेटवर्क मोड का समर्थन करता है।
•यह वीडियो, आवाज और डेटा जैसे ऊपरी परत अनुप्रयोगों के लिए आईपी पारदर्शी संचरण चैनल प्रदान करता है।
•सभी नोड्स स्वचालित रूप से लिंक लेयर के माध्यम से मार्गों पर बातचीत करते हैं, मैन्युअल कॉन्फ़िगरेशन की आवश्यकता को समाप्त करते हैं, और किसी भी समय, कहीं भी संचार नेटवर्क स्थापित करते हैं।
•उपकरण को वीडियो कोडिंग मॉड्यूल, एकीकृत आवाज मॉड्यूल, डब्ल्यूएलएएन वायरलेस मॉड्यूल से लैस किया जा सकता है,विभिन्न परिदृश्यों की अनुप्रयोग आवश्यकताओं को पूरा करने के लिए जीआईएस पोजिशनिंग मॉड्यूल या सार्वजनिक नेटवर्क गेटवे मॉड्यूल.
•एफडी-7802डब्ल्यूजी 64 नोड्स तक, 6 स्तरों तक की कूद को सपोर्ट कर सकता है, कुल अपलिंक और डाउनलिंक बैंडविड्थ 100 एमबीपीएस तक है, और संचार दूरी 0-10 किमी (लाइन-ऑफ-आइश) तक पहुंच सकती है।

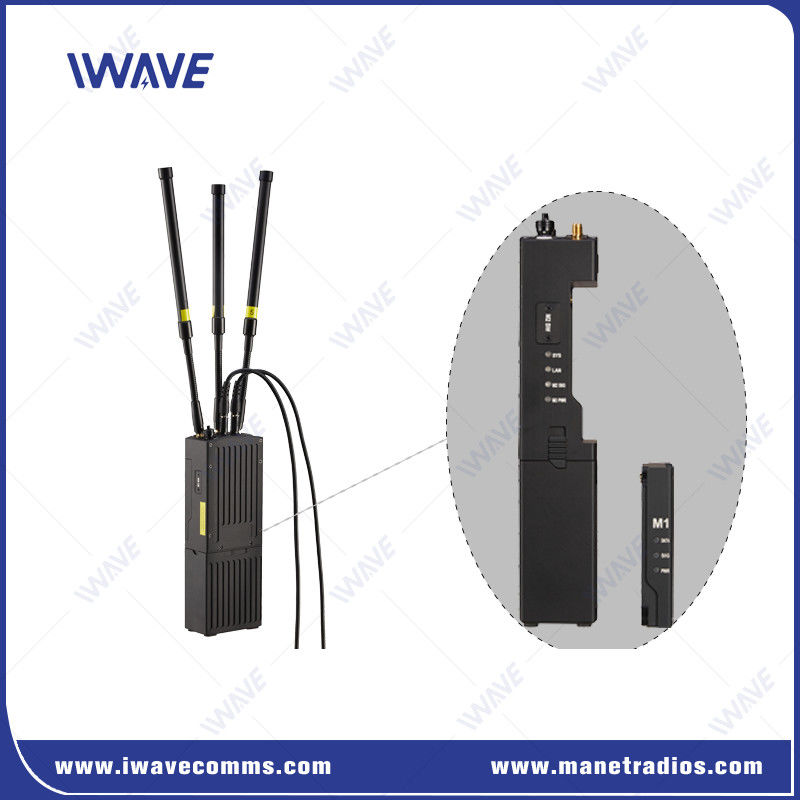

•उपकरण में एक डिटेचेबल कोर कम्युनिकेशन मॉड्यूल और बैटरी डिजाइन है। बैटरी का कार्य समय 4 घंटे से कम नहीं है, वजन लगभग 1.5kg है, और आकार लगभग 20.8cm*7.6cm*4 है।3 सेमी
विनिर्देश
| पद | विनिर्देश |
| आवृत्ति | 600Mhz/800MHz/1.4GHz/दोहरे बैंड |
| प्रौद्योगिकी | टीडी-एलटीई पर आधारित वायरलेस प्रौद्योगिकी |
| मॉड्यूलेशन | QPSK/16QAM/64QAM और अन्य मॉड्यूलेशन विधियों का समर्थन |
| वायरलेस चैनल | समर्थन 3T3R MIMO |
| शक्ति | 2W/ 5W |
| संवेदनशीलता | ¢-103dBm@10MHz |
| वायरलेस चैनल बैंडविड्थ | 3MHz/5MHz/10MHz/20MHz/40MHz का समर्थन (CA कैरियर एग्रीगेशन मोड) |
| हस्तक्षेप विरोधी क्षमता | गतिशील आवृत्ति hopping प्रौद्योगिकी का समर्थन करें |
| विलंबता | वायु अंतरफलक डेटा संचरण देरी <30ms |
| एन्क्रिप्शन | समर्थन परत 2 एन्क्रिप्शन, ZUC, SNOW3G, AES तीन एन्क्रिप्शन विधियों वैकल्पिक |
| थ्रूपुट | 100 एमबीपीएस |
| नेटवर्किंग क्षमताएं | स्टार + मेश हाइब्रिड मोड/चेन नेटवर्क (वैकल्पिक) |
| संचार दूरी | 0-10 किमी (दृष्टि रेखा संचरण, वास्तविक दूरी संचरण वातावरण पर निर्भर करती है) |
| नेटवर्क क्षमता | ₹ 64 नोड्स |
| कैस्केडिंग क्षमता | 6 कूद |
| डाटा ट्रांसमिशन फ़ंक्शन | आईपी पैकेट पर आधारित डेटा संचरण का समर्थन करें |
| वीडियो प्रसारण | 1080p उच्च परिभाषा छवि संचरण, एच.264/एच.265 कोड स्ट्रीम अनुकूलन का समर्थन करें |
| सीरियल पोर्ट ट्रांसमिशन | सीरियल पोर्ट डेटा और आईपी डेटा रूपांतरण का समर्थन करता है और Modbus, MQTT, HTTP और अन्य सीरियल संचार प्रोटोकॉल का समर्थन करता है |
| प्रारंभ समय | 60 से अधिक नहीं |
| नेटवर्किंग का समय | 90 से अधिक नहीं |
| संस्करण उन्नयन | उपकरण समर्थन संस्करण उन्नयन और प्रतिस्थापन |
| द्वारा संचालित | डीसी 12 वी / एसी एडाप्टर / बड़ी क्षमता वाली लिथियम बैटरी |
| संकेत दीपक | विद्युत आपूर्ति और नेटवर्क गुणवत्ता संकेत |
| एंटीना | मानक 2dBi सर्वदिशात्मक एंटीना |
| हटाने योग्य डिजाइन | वायरलेस संचार मॉड्यूल और हटाने योग्य बैटरी |
| बैटरी जीवन | निरंतर कार्य समय ₹4 घंटे है। |
| डिवाइस इंटरफ़ेस | पावर इनपुट एविएशन प्लग इंटरफेस * 1 |
| ईथरनेट पोर्ट एविएशन प्लग इंटरफ़ेस * 2 | |
| डेटा सीरियल पोर्ट एविएशन प्लग इंटरफेस * 1 | |
| वायरलेस आरएफ टीएनसी इंटरफेस*3 | |
| परिधीय घटक | इमेज कोडिंग मॉड्यूल (HDMI/SDI) |
| ऑप्टिनल घटक | आवाज प्रसंस्करण मॉड्यूल (/VOICE CALL) |
| वायरलेस WLAN मॉड्यूल (2.4GHz/5.8GHz) | |
| सार्वजनिक नेटवर्क गेटवे मॉड्यूल (4G/5G) | |
| जीआईएस पोजिशनिंग मॉड्यूल (जीपीएस/बीडू) | |
| वजन | ₹2.6kg (एन्टेना के बिना) |
| आकार | २६० मिमी*१३० मिमी*१०० मिमी (एंटेना को छोड़कर) |
| परिचालन तापमान | -20°C~55°C |
| भंडारण तापमान | -40°C से 65°C तक |
| तापमान और आर्द्रता सीमा | ९५%±३%, ४०°सी, नॉन कंडेनसिंग |
| सुरक्षा | IP65 |
| स्थापना | हैंडहेल्ड/बैकपैक |
इंटरफेस
आवेदन
प्रत्येक समूह के नेता एक मैनपैक मेश दोहरी आवृत्ति डिवाइस का उपयोग करते हैं। यह अन्य समूहों के साथ संचार का निर्माण करता है।
समूह में प्रत्येक सदस्य हैंडहेल्ड मेश डिवाइस FD-7802WG का उपयोग करता है, कैमरों या माइक्रोफोन के साथ हेलमेट पहनता है जो दूसरों के साथ संवाद कर सकता है
