| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6800 |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | टी/टी |

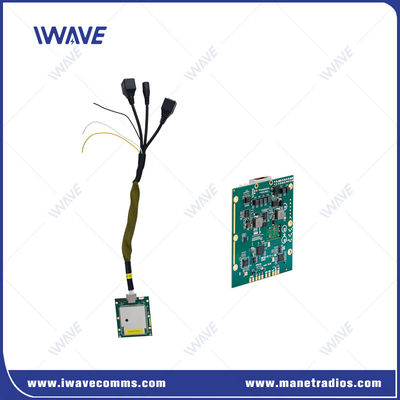

मानव रहित प्रणाली के लिए एमआईएमओ मावलिंक टेलीमेट्री डिजिटल रेडियो बोर्ड
परिचय
कम विलंबता, उच्च थ्रूटपुट 100 एमबीपीएस। एफडीएम-6800 मोबाइल नोड्स से वास्तविक समय, तत्काल जानकारी के साथ विश्वसनीय, लंबी दूरी के रोबोटिक अनुप्रयोगों के लिए डिज़ाइन किया गया है।एक मास्टर नोड 64 स्लेव नोड का समर्थन कर सकता हैएक बिंदु से मल्टीपॉइंट कॉन्फ़िगरेशन में, एफडीएम-6800 एक मास्टर नोड एक ग्राउंड में उच्च गुणवत्ता वाली मल्टीपल वीडियो स्ट्रीमिंग स्ट्रीम करने की क्षमता प्रदान करता है।यह व्यापक रूप से एक ड्रोन झुंड या यूजीवी बेड़े को जमीन पर एक मॉनिटर और नियंत्रण केंद्र से जोड़ने के लिए लागू किया जाता है.
आवेदन
एक बड़े पैमाने पर स्केलेबल स्टार नेटवर्क के माध्यम से कई यूएवी, यूजीवी, सेंसर, कर्मियों और मानवयुक्त/अमानवीय प्लेटफार्मों को कनेक्ट करें।

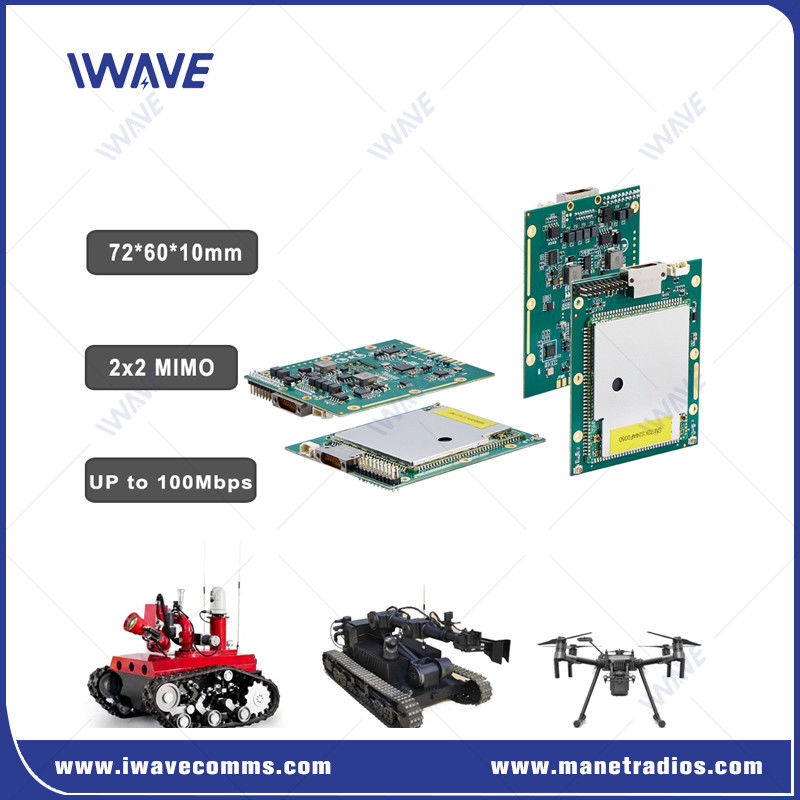

एफडीएम-6800 एक OEM पीसीबी समाधान है जो स्केलेबल तैनाती के लिए तृतीय-पक्ष उपकरणों में एकीकरण के लिए है। यह अभिनव रोबोटिक उपयोग मामलों में अग्रणी वाणिज्यिक और सरकारी परियोजनाओं का समर्थन करता है।
विशेषताएं
25 डीबीएम तक आउटपुट पावर (2W, अनुरोध पर 10W)
एनएलओएस 1-3km 8K वीडियो और टेलीमेट्री नियंत्रण प्रसारण
अप 100 एमबीपीएस डेटा थ्रूपुट अपलिंक+डाउनलिंक
IWAVE स्वामित्व वाली तरंगरूपः 64 नोड स्केलेबिलिटी
एकल/दोहरे बैंड 600Mhz+1.4Ghz आवृत्ति विकल्प
जाम विरोधी के लिए बैंड और क्रॉस बैंड के भीतर हॉप आवृत्ति
I/O इंटरफेस: ईथरनेट, USB, RS232
उन्नत एन्क्रिप्शन: AES128, ZUC/SNOW3G
विनिर्देश
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानक पर आधारित वायरलेस |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 |
| डेटा दर | 100 एमबीपीएस तक ((अपलिंक और डाउनलिंक) |
| संचार रेंज | हवा से जमीन तक 20 किमी एनएलओएस जमीन से जमीन 1-3 किमी |
| नोड | 64 नोड |
| MIMO | 2x2 MIMO |
| आरएफ शक्ति | 23dBm±2 (2w, 5w या 10w अनुरोध पर) |
| विलंबता | अंत से अंत≤5ms-15ms |
| मॉड्यूलेशन | अनुकूलन QPSK, 16QAM, 64QAM |
| अवरोधन विरोधी | एफएचएसएस ((फ्रीक्वेंसी हॉप स्प्रेड स्पेक्ट्रम) |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
| बिजली की खपत | 5 वाट |
| पावर इनपुट | DC5-32V |
| आयाम | 72*60*10 मिमी |
| वजन | 33 ग्राम |
| दोहरी बैंड आवृत्ति | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |
| आरएफ | 2 x आईपीएक्स |
| लैन पोर्ट | 3x ईथरनेट पोर्ट |
| कमुआर्ट | 2xCOMUART |
|
|
