| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-6100 |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 3-5 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
यूएवी और यूजीवी के लिए एचडी वीडियो ट्रांसमिशन के लिए OEM वायरलेस आईपी मेष मॉड्यूल
परिचय
एफडी-6100 अत्यधिक एकीकृत मेश स्व-संगठित नेटवर्क डेटा ट्रांसमिशन प्रदान करता है, और यह स्वचालित नेटवर्किंग, स्वचालित रूटिंग, स्वचालित आवृत्ति मॉड्यूलेशन,स्वचालित उपचारसाथ ही इसकी कम बिजली की खपत और मिनी आकार विभिन्न अनुप्रयोगों की जरूरतों को पूरा करते हैं, जैसे औद्योगिक उत्पादन, आपातकालीन संचार, छवि संचरण,चालक रहित और वीडियो निगरानी.
परिपक्व एसओसी चिपसेट और टीडी-एलटीई वायरलेस संचार मानक के आधार पर, एफडी-6100 मेश एड-हॉक नेटवर्क का समर्थन करता है और सार्वजनिक नेटवर्क पर निर्भर नहीं करता है।यह कई बैंडविड्थ का समर्थन करने के लिए OFDM और MIMO प्रौद्योगिकियों को अपनाता है: 3MHz/5MHz/10MHz/20MHz. इसकी फ्लैट सिस्टम आर्किटेक्चर डिजाइन प्रभावी ढंग से सिस्टम देरी को कम कर सकती है, लंबी ट्रांसमिशन दूरी प्राप्त करने के लिए सिस्टम ट्रांसमिशन क्षमता में सुधार कर सकती है,बड़ी डाटा थ्रूपुट और मजबूत एंटी-इंटरफेस क्षमता.
आवेदन
|
|
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर आधारित मेश | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डाटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | 16 नोड्स | |
| शक्ति | 23dBm±2 (2w या 10w अनुरोध पर) | |
| विलंबता | एक हॉप ट्रांसमिशन≤30ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC12V | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | नेटवर्क पोर्ट से उच्च प्राथमिकता जब संकेत संचरण कोहरा है, नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा |
|
| नोटः1प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FD-6100 नोड सीरियल डेटा प्राप्त कर सकता है। 2यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करना होगा। |
||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 50 ग्राम | |
| आयाम | 7.8*10.8*2 सेमी | |
| स्थिरता | MTBF≥10000hr | |

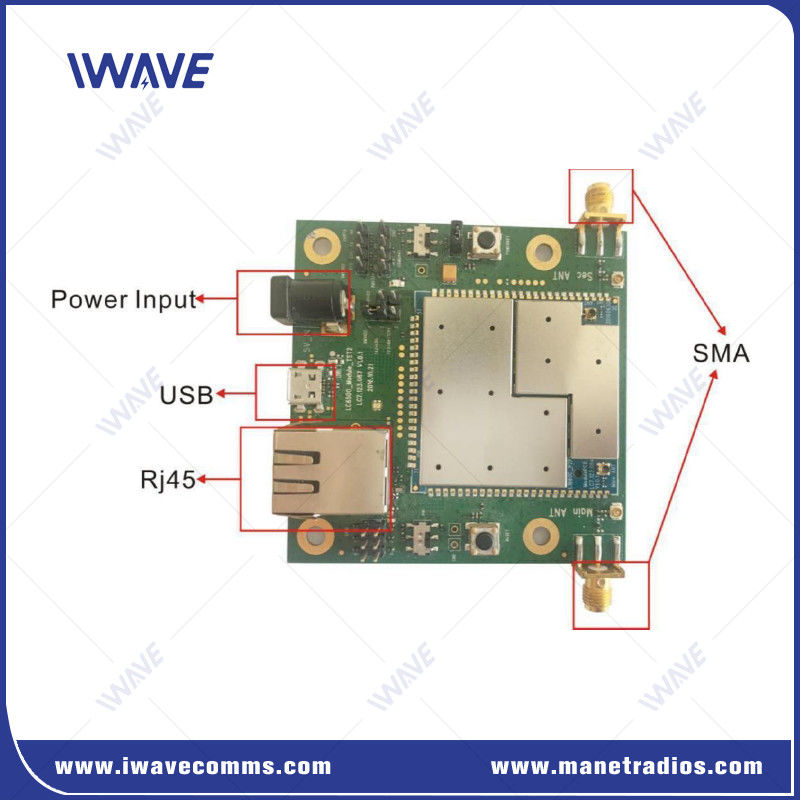

| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xईथरनेट | |
| COMUART | 1x COMUART | |
| शक्ति | डीसी इनपुट | |
| सूचक | त्रि-रंगीन एलईडी | |

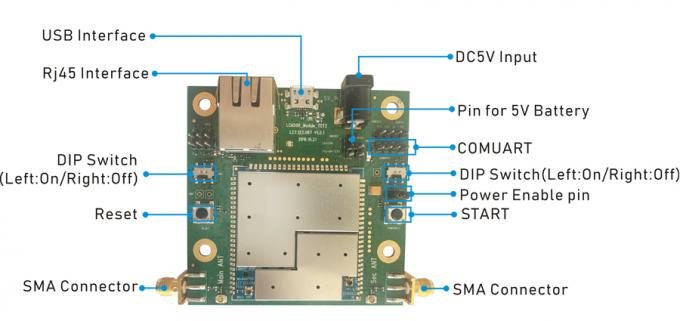

इंटरफेस
वीडियो
|
|
