| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-6100 |
| एमओक्यू: | 2 |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 3-5 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

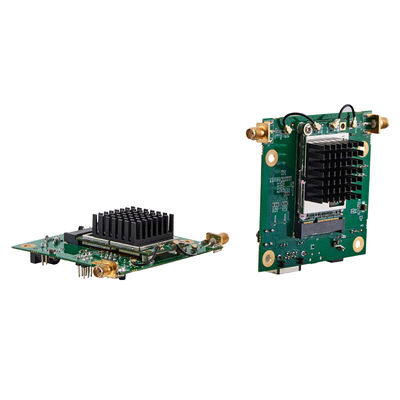

एमआईएमओ ((2x2) वायरलेस मेश ईथरनेट और फुल डुप्लेक्स टीटीएल सीरियल डेटा लिंक

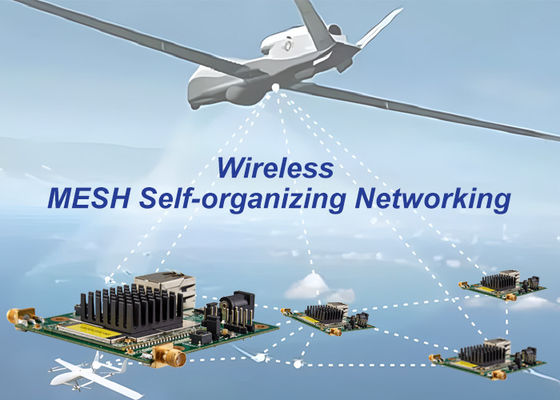

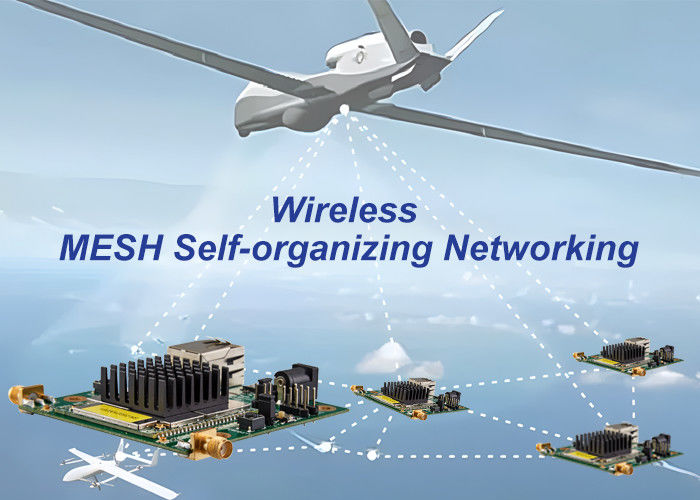

एफडी-6100 एक उन्नत मेश स्व-संगठित नेटवर्क उपकरण है जो कुशल डेटा संचरण के लिए डिज़ाइन किया गया है। इसकी मुख्य विशेषताएं और अनुप्रयोग हैंः
प्रमुख विशेषताएं
अत्यधिक एकीकृत मेश नेटवर्क: स्वचालित नेटवर्किंग और रूटिंग प्रदान करता है, जिससे निर्बाध कनेक्टिविटी सुनिश्चित होती है।
अनुकूली प्रौद्योगिकियाँः स्वचालित आवृत्ति मॉड्यूलेशन, उपचार और विरोधी जामिंग को लागू करती है, विश्वसनीयता को बढ़ाती है।
कम बिजली की खपतः इसका कॉम्पैक्ट आकार इसे अत्यधिक ऊर्जा की खपत के बिना विभिन्न अनुप्रयोगों के लिए उपयुक्त बनाता है।
ब्रॉडबैंड सपोर्टः OFDM और MIMO प्रौद्योगिकियों का उपयोग करता है, जो कई बैंडविड्थ (3MHz, 5MHz, 10MHz, 20MHz) का समर्थन करता है।
मजबूत वास्तुकला: फ्लैट सिस्टम डिजाइन देरी को कम करता है और ट्रांसमिशन क्षमता को अधिकतम करता है, जिससे लंबी दूरी और उच्च डेटा थ्रूपुट संभव होता है।
आवेदन
औद्योगिक उत्पादन: उत्पादन प्रक्रियाओं की निगरानी और नियंत्रण के लिए आदर्श।
आपातकालीन संचार: संकट की स्थिति में विश्वसनीय संचार प्रदान करता है।
छवि संचरणः छवि और वीडियो के संचरण को कुशलतापूर्वक संभालता है।
चालक रहित प्रौद्योगिकीः स्वायत्त वाहनों की संचार आवश्यकताओं का समर्थन करती है।
वीडियो निगरानीः निगरानी प्रणालियों के लिए सुरक्षित और स्थिर वीडियो प्रसारण सुनिश्चित करता है।
FD-6100 परिपक्व SOC चिपसेट का लाभ उठाता है और TD-LTE वायरलेस संचार मानक का पालन करता है, जो एक MESH Ad-Hoc नेटवर्क स्थापित करता है जो सार्वजनिक नेटवर्क से स्वतंत्र रूप से संचालित होता है।इसका डिजाइन और प्रौद्योगिकी इसे विभिन्न उद्योगों के लिए एक बहुमुखी समाधान बनाती है.
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर आधारित मेश | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डाटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | 16 नोड्स | |
| शक्ति | 23dBm±2 (2w या 10w अनुरोध पर) | |
| विलंबता | एक हॉप ट्रांसमिशन≤30ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC12V | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | नेटवर्क पोर्ट से उच्च प्राथमिकता जब संकेत संचरण कोहरा है, नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा |
|
| नोटः1प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FD-6100 नोड सीरियल डेटा प्राप्त कर सकता है। 2यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करना होगा। |
||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 50 ग्राम | |
| आयाम | 7.8*10.8*2 सेमी | |
| स्थिरता | MTBF≥10000hr | |
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xईथरनेट | |
| COMUART | 1x COMUART | |
| शक्ति | डीसी इनपुट | |
| सूचक | त्रि-रंगीन एलईडी | |
