| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-610एक्स |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |
बीवीएलओएस संचार के लिए सुरक्षित वायरलेस सैन्य एसडीआर रेडियो यूएवी/ड्रोन डेटा लिंक
परिचय

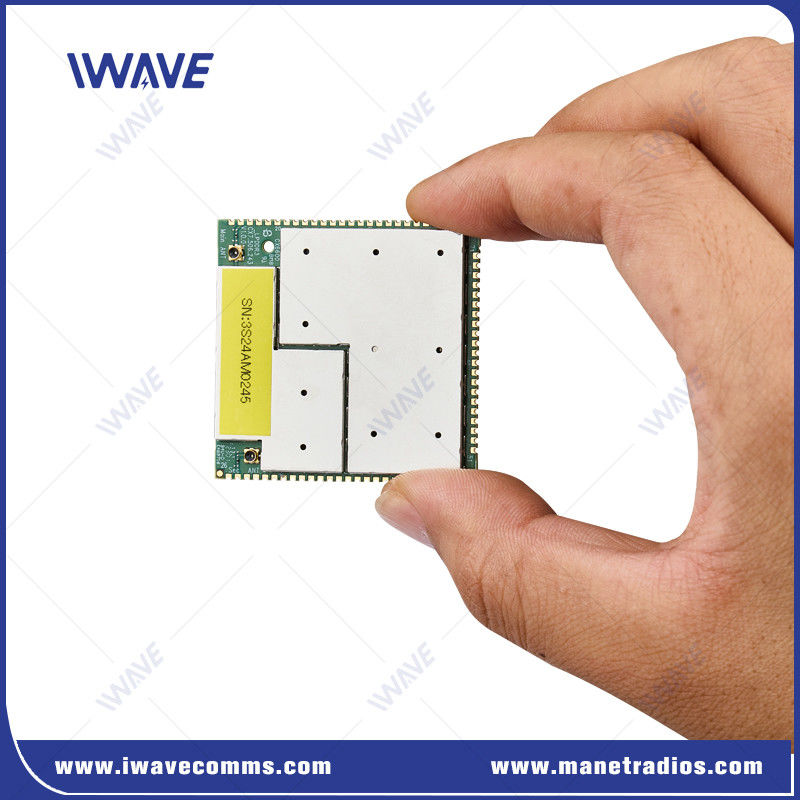

एफडी-610एक्स एक कॉम्पैक्ट, हल्के त्रि-बैंड वायरलेस सॉफ्टवेयर परिभाषित रेडियो है जिसे छोटे और मध्यम यूएवी में एकीकरण के लिए डिज़ाइन किया गया है।
बाहरी एंटेना के साथ-साथ ईथरनेट और सीरियल इंटरफेस के लिए आरएफ कनेक्टर के साथ,उन्नत इलेक्ट्रॉनिक बीम-फॉर्मिंग के साथ अल्ट्रा-लो-वेट रेडियो ट्रांससीवर कुशल एकीकरण के लिए एंड-टू-एंड आईपी कनेक्टिविटी प्रदान करता हैइस इकाई में एईएस-128 हार्डवेयर एन्क्रिप्शन प्रदान किया गया है।
FD-610X सुविधाजनक रूप कारकों में उपलब्ध है, किसी भी प्लेटफॉर्म में आसानी से एकीकरण के लिए एक OEM मॉड्यूल, और एक स्टैंडअलोन कनेक्टिविटी समाधान।
रेडियो ड्रोन और रोबोटिक प्लेटफार्मों के लिए लचीला कनेक्टिविटी प्रदान करते हैं जो पर्यावरण या स्थितिगत आरएफ हस्तक्षेप का सामना करते हैं।
सैन्य एसडीआर रेडियो के लाभ
आवृत्ति लचीलापनः एफडी-610एक्स एसडीआर रेडियो 800Mhz, 1.4Ghz और 2.4 GHz का समर्थन करते हैं; हस्तक्षेप से बचने के लिए एफएचएसएस के साथ कुल 120 मेगाहर्ट्ज स्पेक्ट्रम।
उन्नत हस्तक्षेप-निकासी/विरोधी जामिंगः शोर और प्रतिकूल वातावरण में इष्टतम प्रदर्शन के लिए OFDM और MIMO प्रौद्योगिकी और अनुकूलन मॉड्यूलेशन को अपनाता है
चैनल वैकल्पिकताः चुनने की क्षमता 1.43, 5, 10 या 20 मेगाहर्ट्ज चैनल BW प्रदर्शन आवश्यकताओं के अनुरूप; छोटे चैनल कम थ्रूपुट प्रदान करते हैं, लेकिन लंबी सीमा
लंबी दूरीः 10 किमी तक की फील्ड-प्रूफ
कम विलंबता: अल्ट्रा-रिलायबल लो लेटेंसी चैनल (URLLC) सी एंड सी सिग्नल से वीडियो डेटा को अलग करता है, कम विलंबता, निर्बाध वीडियो फीड और निर्बाध रोबोट संचालन सुनिश्चित करता है
फास्ट रोमिंग: तेजी से चलने वाली जमीनी रोबोटिक्स जैसे एएमआर या चतुर्भुज के लिए टक्कर से बचने के लिए
आवेदन
|
 |
विनिर्देश
|
प्रसारण |
मास्टर कंट्रोल मॉड्यूल डेटा अधिग्रहण और एन्कोडिंग के लिए छवि अधिग्रहण उपकरण |
कैमरा |
|
मुख्य नियंत्रण मॉड्यूल यूएसबी या एचएसआईसी इंटरफ़ेस के माध्यम से एफडी-610X को एन्कोडेड डेटा भेजता है |
भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
|
FD-610X एन्कोडेड इमेज डेटा को एयर इंटरफेस के माध्यम से प्राप्त करने वाले छोर पर भेजता है। |
||
| प्राप्त करना | FD-610X प्राप्त करने वाला अंत एन्कोडेड छवि डेटा प्राप्त करता है और फिर पारदर्शी रूप से इसे मुख्य नियंत्रण मॉड्यूल में प्रसारित करता है। | |
| FD-610X USB या HSIC इंटरफेस के माध्यम से मुख्य नियंत्रण मॉड्यूल को डेटा भेजता है। | भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
|
मुख्य नियंत्रण मॉड्यूल डेटा प्राप्त करने के बाद, यह छवि डिकोडिंग और प्रदर्शन करता है। |
||

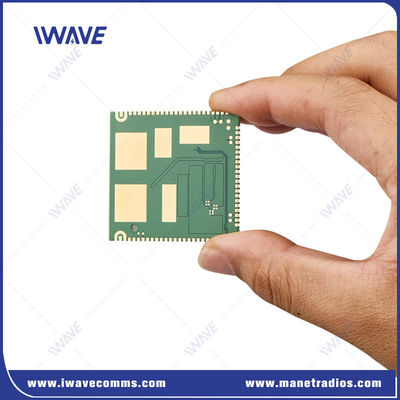

| पीसीबी का आकार | 43.40*45.00*3.00 मिमी | |
| आरएफ | आवृत्ति | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800Mhz: 806-826 MHz |
||
|
आरएफ शक्ति |
25dBm | |
|
संवेदनशीलता (प्रवेश) |
2.4Ghz ((24415 चैनल) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
पहुँच |
|
1.4Ghz ((14379 चैनल) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
पहुँच |
|
|
800Mhz ((8160 चैनल) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
पहुँच |
|
इंटरफेस |
यूएआर |
1 |
|
COM-UART |
1 |
|
|
एचएसआईसी |
यूएसबी 2.0 हाई स्पीड |
|
|
अमेरिका |
यूएसबी 2.0 हाई स्पीड |
|
|
I2C |
1 | |
|
जीपीआईओ |
6 |
|
|
जेटीएजी |
1 | |
|
एंटीना |
2 |
|
|
