| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-660एक्स |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |
दूरगामी वायरलेस वीडियो ट्रांसमीटर रिसीवर मॉड्यूल
परिचय
एफडीएम-660एक्स एक वायरलेस पीटीएमपी वीडियो ट्रांसमीटर मॉड्यूल है जो यूएचएफ बैंड, एल बैंड और एस बैंड पर काम करता है। यह 30 एमबीपीएस तक डेटा दर का समर्थन करता है,यह एक हल्का आईपी वायरलेस नोड है जो साइट पर वीडियो ट्रांसमिशन के लिए उपयुक्त है और इसका उपयोग यूएवी अनुप्रयोग और अग्नि सुरक्षा के क्षेत्रों में आपातकालीन संचार में किया जा सकता है।, बचाव, निगरानी, पुलिस आदि।
एफडीएम-660एक्स सॉफ्टवेयर परिभाषित रेडियो वास्तुकला के आधार पर लागू किया गया है, और स्वयं विकसित तरंग रूप को अपनाता है,जटिल चैनल वातावरण से निपटने के लिए कुशल चैनल कोडेक और स्टार नेटवर्क प्रोटोकॉल और अन्य प्रौद्योगिकियांयह छोटे आकार और कम बिजली की खपत के साथ जटिल परिदृश्यों में व्यक्तिगत सैनिकों, वाहनों और ड्रोन जैसे मोबाइल बिंदुओं और निश्चित बिंदुओं के बीच ब्रॉडबैंड सेवा संचरण का एहसास करता है।
लाभवीडियो ट्रांसमीटर(FDM-660X)
|
|
 |
विनिर्देशवीडियो ट्रांसमीटर
| प्रसारण | मास्टर कंट्रोल मॉड्यूल डेटा अधिग्रहण और एन्कोडिंग के लिए छवि अधिग्रहण उपकरण | कैमरा |
| मुख्य नियंत्रण मॉड्यूल यूएसबी या एचएसआईसी इंटरफ़ेस के माध्यम से एफडी-610X को एन्कोडेड डेटा भेजता है | भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
| FD-610X एन्कोडेड इमेज डेटा को एयर इंटरफेस के माध्यम से प्राप्त करने वाले छोर पर भेजता है। | ||
| प्राप्त करना | FD-610X प्राप्त करने वाला अंत एन्कोडेड छवि डेटा प्राप्त करता है और फिर पारदर्शी रूप से इसे मुख्य नियंत्रण मॉड्यूल में प्रसारित करता है। | |
| FD-610X USB या HSIC इंटरफेस के माध्यम से मुख्य नियंत्रण मॉड्यूल को डेटा भेजता है। | भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
| मुख्य नियंत्रण मॉड्यूल डेटा प्राप्त करने के बाद, यह छवि डिकोडिंग और प्रदर्शन करता है। | ||

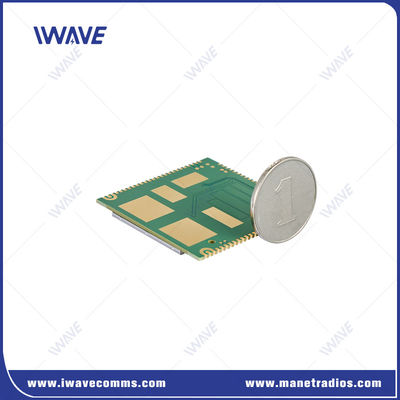

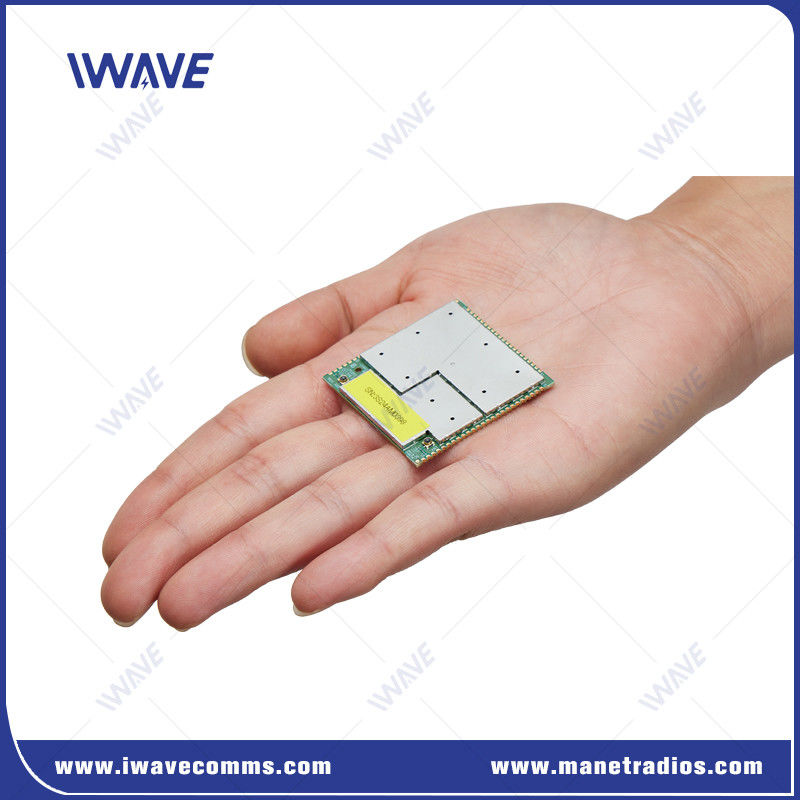

| पीसीबी का आकार | 43.40*45.00*3.00 मिमी | |
| आरएफ | आवृत्ति | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| आरएफ शक्ति | 25dBm | |
| संवेदनशीलता (प्रवेश) |
2.4Ghz ((24415 चैनल) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
पहुँच |
| 1.4Ghz ((14379 चैनल) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
पहुँच | |
| 800Mhz ((8160 चैनल) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
पहुँच | |
| इंटरफेस | यूएआर | 1 |
| COM-UART | 1 | |
| एचएसआईसी | यूएसबी 2.0 हाई स्पीड | |
| अमेरिका | यूएसबी 2.0 हाई स्पीड | |
| I2C | 1 | |
| जीपीआईओ | 6 | |
| जेटीएजी | 1 | |
| एंटीना | 2 |
अक्सर पूछे जाने वाले प्रश्न
1क्या हम वेब यूआई का उपयोग करके मॉड्यूल तापमान की निगरानी कर सकते हैं?
मॉड्यूल के तापमान की जांच करने के लिए कोई कार्य नहीं था।
2क्या यह मॉडल आईपी मेश का समर्थन करता है?
यह मॉडल पॉइंट टू मल्टीपल पॉइंट को सपोर्ट करता है। एक मास्टर नोड 32 स्लेव नोड्स को सपोर्ट कर सकता है। पावर एम्पलीफायर के निर्माण के अनुसार तीन संस्करण हैंः 20 किमी, 50 किमी और 150 किमी।
|
|
