| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-780एक्स |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |

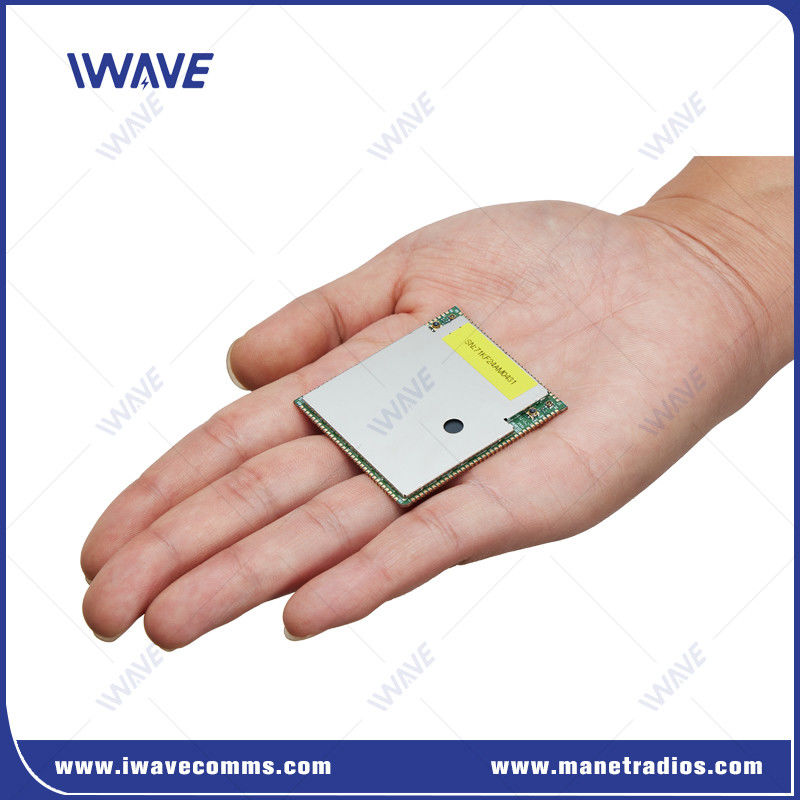

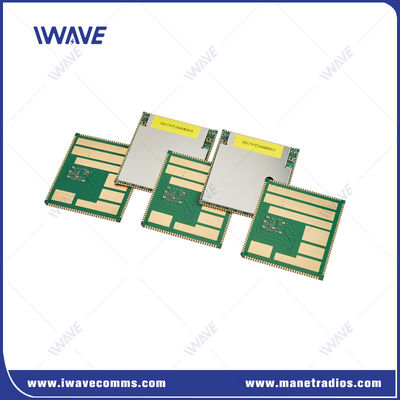

1.4GHz लंबी दूरी FHSS FPGA मेष यूएवी झुंड के लिए लंबी दूरी के डेटा लिंक मॉड्यूल
परिचय
एफडी-780एक्स एक एसडीआर मेष लंबी दूरी का डेटा लिंक है जो एक एफपीजीए समाधान का उपयोग करता है। यह अनुकूलन आवृत्ति hopping और चयन का समर्थन करता है,विद्युत चुम्बकीय हस्तक्षेप की उपस्थिति में स्वचालित रूप से इष्टतम आवृत्ति का चयनयह जटिल परिदृश्यों में ब्रॉडबैंड नेटवर्क स्व-संगठन और संचरण को सक्षम बनाता है। इसका उपयोग विभिन्न उपयोग परिदृश्यों के लिए विभिन्न संचार संयोजनों में किया जा सकता है,जैसे चलती यूएवी या यूएसवी परइसका उपयोग मुख्य रूप से ड्रोन और बेस स्टेशनों के बीच मल्टीमीडिया इंटरकनेक्शन के लिए किया जाता है।उपयोगकर्ता इसे अपने स्वयं के सिस्टम के साथ विकसित कर सकते हैं और IWAVE फुटप्रिंट ड्राइंग प्रदान करेगा।आपके विकास के लिए एक स्कीमैटिक पदचिह्न दस्तावेज।
लाभलंबी दूरी का डेटा लिंक
|
|
|
आवेदन
 |
|
|
विनिर्देशवायरलेस वीडियो ट्रांसमीटर
|
फ़ंक्शन आइटम |
विवरण |
विवरण |
|
पीसीबी |
एकतरफा इंटरफेस बोर्ड |
सहिष्णुता सीमाः 46.58±0.15 मिमी 52.00±0.15 मिमी 2.90±0.10 मिमी |
|
आरएफ |
आरएफ बैंड 1 |
1420-1530MHz |
|
आरएफ बैंड 2 |
566-678MHz |
|
|
शक्ति स्तर |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
संवेदनशीलता (1Mbps) |
1.4G ((14700 चैनल) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200नहर) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
इंटरफेस |
यूएआरटी |
3 |
|
एचएसआईसी |
यूएसबी 2.0 हाई स्पीड |
|
|
यूएसबी |
यूएसबी 2.0 हाई स्पीड |
|
|
I2C |
2个 |
|
|
जीपीआईओ |
23个 |
|
|
जेटीएजी |
0个 |
|
|
आरएफ |
2T2R |
|
|
शक्ति |
वीएसवाईएस |
3.7V~4.35V,सुझाव 4.0V (इनपुट) |
|
D1V8A |
1.8V आउटपुट |
|
|
A2V85A |
2.85V आउटपुट |
|
|
VCC_D3V3 |
3.3V आउटपुट |
|
|
5V_FEM |
आरएफ पीए चिप पावर सप्लाई ((इनपुट) |
|
|
नेटवर्क |
नेटवर्क मोड |
केंद्रविहीन विशेष नेटवर्क |
|
क्षमता |
अधिकतम 32 नोड्स |
|
|
हप्स |
बहु-हॉप रूटिंग टोपोलॉजी का समर्थन, 31 हॉप तक |
|
|
संचार |
यूनिकास्ट, मल्टीकास्ट और प्रसारण प्रसारण मोड का समर्थन करता है। कोई भी नोड संचार के लिए इन तीन मोड का उपयोग कर सकता है |
|
|
डेटा दर |
सभी नोड्स संवाद और काम बैंडविड्थ साझा, और अधिकतम दर 100Mbps है |
|
|
समय सिंक्रनाइजेशन |
बाहरी घड़ी से स्वतंत्र, स्व-सिनक्रोनस |
|
|
शक्ति नियंत्रण |
सभी नोड्स अनुकूली रूप से संचरण शक्ति समायोजित |
|
|
सबनेट फ्यूजन |
एक नेटवर्क को कई नेटवर्क में विभाजित करने का समर्थन करें |
|
|
गति की गति |
अधिकतम समर्थन 300 किमी/घंटा |
|
|
पुनःप्रसारण |
HARQ पुनःप्रसारण |
|
|
जाम-रोधी |
आवृत्ति बैंड के भीतर और पार गतिशील आवृत्ति कूद का समर्थन करता है |
OEM/ODM सेवा:
यदि आप केबल, पैकेज बैग, लेबल या कहीं भी जैसे सामान पर अपना खुद का ब्रांड लोगो प्रदर्शित करना चाहते हैं। यह कोई समस्या नहीं है। हमारी OEM और ODM सेवा हमेशा ऐसा करने के लिए तैयार है।
पैकिंगः
स्टार्डर्ड निर्यात पैकिंग के अनुसार।
कार्टन बॉक्स, लकड़ी का बॉक्स, लकड़ी का पैलेट।
नौवहन:
- अंतर्राष्ट्रीय एक्सप्रेस जैसे यूपीएस, टीएनटी, डीएचएल आदि
- अंतर्राष्ट्रीय हवाई सेवाएं: सीए, एए, ईए आदि
- समुद्र के द्वारा
|
|
