| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-680एक्स |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |
एंटी-जेमिंग 300 किमी/घंटा गति एफएचएसएस आवृत्ति हॉपिंग यूएवी डेटा लिंक
परिचय

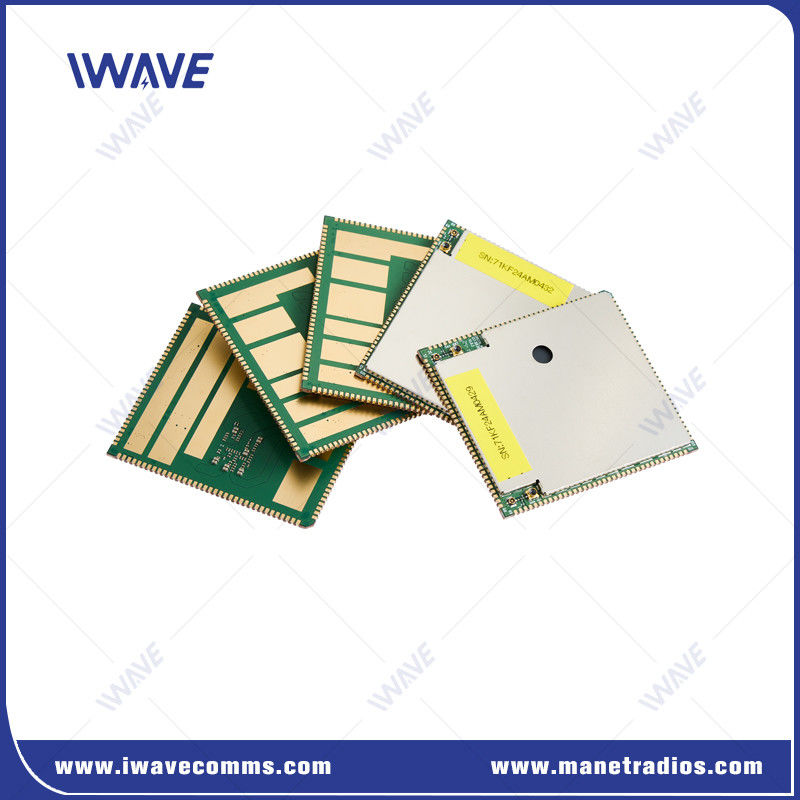

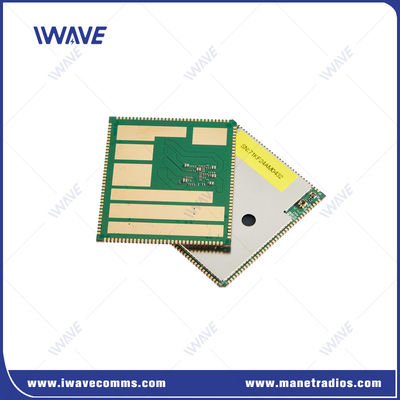

एफडीएम-680एक्स एक आईपी मेश एसडीआर ((सॉफ्टवेयर परिभाषित रेडियो) हैयूएवी डेटा लिंक1.4GHz बैंड पर काम करता है और 600Mhz बैंडइसमें 63-हॉप और 64 नोड्स नेटवर्क क्षमता, 200 मेगावाट (2x2 एमआईएमओ) आउटपुट पावर, 100 एमबीपीएस तक डेटा दर और एईएस एन्क्रिप्शन है।साइट पर वीडियो कैप्चर के लिए बहुत उपयुक्त है और व्यापक रूप से यूएवी/यूजीवी/यूएसवी अनुप्रयोगों और अग्नि सुरक्षा के क्षेत्रों में आपातकालीन संचार में इस्तेमाल किया जा सकता है, बचाव, निगरानी और पुलिस।
उपयोगकर्ता इसे विकसित कर सकते हैं और IWAVE टीम के पूर्ण समर्थन के साथ इसे अपने स्वयं के सिस्टम में एकीकृत कर सकते हैं।
IWAVE एक वैश्विक प्रौद्योगिकी कंपनी है, जो उन समाधानों के माध्यम से हमारे संचार के तरीके को बदल रही है जो उपयोगकर्ताओं को हर संभव तरीके से जोड़ते हैं।हमारे अभिनव संचार समाधान ऑपरेशन की क्षमता को सक्षम करते हैं, मानव रहित हवाई वाहनों (यूएवी) के बीच और उनके बीच उच्च बैंडविड्थ वायरलेस डेटा, आवाज और वीडियो ट्रांसमिशन साझा और संवाद करें,मानव रहित जमीनी वाहन (यूजीवी) और अन्य मानव रहित वाहन प्रणाली.
लाभयूएवी डेटा लिंक
मल्टी-कास्ट वीडियो
पॉइंट टू मल्टीपॉइंट कॉन्फ़िगरेशन में, FDM-680Xr उच्च गुणवत्ता वाले वीडियो को कई रिसीविंग नोड्स में स्ट्रीम करने की क्षमता प्रदान करता है
कम विलंबता
कम विलंबता, कम समस्याएं. FDM-680X को 5-15ms विलंबता के साथ मोबाइल नोड्स से वास्तविक समय, तत्काल जानकारी के साथ विश्वसनीय, लंबी दूरी के रोबोटिक अनुप्रयोगों के लिए डिज़ाइन किया गया है.
लचीला नेटवर्क
लचीले नेटवर्क प्रदान करने के लिए डिज़ाइन किया गया, FDM-680X 566-678Mhz और 1420-1530Mhz आवृत्ति विकल्प के साथ आता है। कुल 222Mhz उपयोगकर्ताओं को चुनने के लिए और FHSS के साथ,इसकी कार्य आवृत्ति स्वचालित रूप से जटिल जामिंग वातावरण में इन बैंड के भीतर कूद जाएगा.
उच्च पारगम्यता
यह प्रणाली अपलिंक और डाउनलिंक दोनों के लिए एक साथ 100 एमबीपीएस की डेटा दर प्रदान करती है, जिससे मांग वाले अनुप्रयोगों में कुशल डेटा हस्तांतरण संभव होता है।
शक्ति आत्म-अनुकूली
एफडीएम-680एक्स अधिक विश्वसनीय प्रदर्शन के लिए ऊर्जा खपत को अनुकूलित करने और नेटवर्क हस्तक्षेप को कम करने के लिए चैनल स्थितियों के आधार पर अपनी प्रेषण और प्राप्त शक्ति को गतिशील रूप से समायोजित करता है।
लागू करनायूएवी डेटा लिंक
|
|
 |
विनिर्देशयूएवी डेटा लिंक
|
कार्य |
विवरण |
विवरण |
|
पीसीबी का आकार |
46.58±0.15 मिमी 52.00±0.15 मिमी 2.90±0.10 मिमी |
|
|
आरएफ |
आवृत्ति |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
आरएफ पावर लेवल |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
संवेदनशीलता |
1 एमबीपीएस |
1.4Ghz ((14700 आवृत्ति बिंदु) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 आवृत्ति बिंदु) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5 एमबीपीएस |
1.4Ghz ((14700 आवृत्ति बिंदु) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 आवृत्ति बिंदु) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
इंटरफेस |
यूएआरटी |
3 |
|
एचएसआईसी |
यूएसबी 2.0 हाई स्पीड |
|
|
यूएसबी |
यूएसबी 2.0 हाई स्पीड |
|
|
I2C |
2 |
|
|
जीपीआईओ |
23 |
|
|
जेटीएजी |
0 |
|
|
एंटीना |
2 |
|
|
शक्ति |
वीएसवाईएस |
3.7V~4.35V ((4V का सुझाव दिया गया है) |
|
D1V8A |
1.8V पावर आउटपुट |
|
|
D2V85A |
2.85V पावर आउटपुट |
|
|
VCC_D3V3 |
3.3V पावर आउटपुट |
|
|
5V_FEM |
आरएफ पीए चिप को चालू करना |
|
|
मास्टर-स्लेव नोड |
केंद्रीय नोड विन्यास |
नेटवर्क में किसी भी नोड को मास्टर नोड के रूप में कॉन्फ़िगर किया जा सकता है। |
|
डेटा दर |
सभी नोड्स अपलिंक और डाउनलिंक सिस्टम क्षमता डेटा दर साझा करते हैं |
|
|
क्षमता |
नेटवर्क नोड्स की संख्या N≥2 और 64 सेवा नोड्स या 63 आईडीएलई स्टेट नोड्स तक का समर्थन करता है। |
|
|
संचार मोड |
नेटवर्क में किसी भी नोड को मास्टर नोड के रूप में कॉन्फ़िगर किया जा सकता है। |
|
|
सभी नोड्स अपलिंक और डाउनलिंक सिस्टम क्षमता डेटा दर साझा करते हैं |
||
|
पहुँच |
नेटवर्क तक पहुँचने के लिए कई गुलाम नोड्स का समर्थन करें एक साथ। |
|
|
डेटा दर |
सभी गुलाम नोड्स और मास्टर नोड्स कामकाजी साझा करते हैं एक दिशा में बैंडविड्थ. समवर्ती अपस्ट्रीम और डाउनस्ट्रीम (20Mhz, कम से कम 100Mbps) |
|
|
कनेक्शन की स्थिति |
नेटवर्क के सभी नोड्स हर समय जुड़े रहते हैं। |
|
|
शक्ति नियंत्रण |
अनुकूली रूप से प्रेषण शक्ति को समायोजित करें। |
|
|
बूट अप करें |
मास्टर नोड और स्लेव नोड दोनों प्रीसेट का समर्थन करते हैं |
|
|
स्थिर शक्ति |
स्थिर शक्ति विन्यास (केवल मास्टर नोड को संशोधित करें) |
|
|
स्थिर आवृत्ति |
तालाबंदी आवृत्ति विन्यास |
|
अक्सर पूछे जाने वाले प्रश्न:
प्रश्न: क्या यह एसडीआर यूएवी डेटा लिंक पी2पी या पी2एमपी मॉडल का समर्थन कर सकता है?
उत्तर: हाँ।
प्रश्नः एक नेटवर्क में कितने नोड्स का समर्थन करता है?
उत्तर: इस स्टार नेटवर्क में अधिकतम 64 नोड्स हैं, और मेश नेटवर्क में अधिकतम 32 नोड्स हैं
|
|
