| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-6100 |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 3-5 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
800Mhz/1400Mhz UGV/UAV NLOS ईथरनेट COFDM ट्रांसमिशन सिस्टम
परिचय

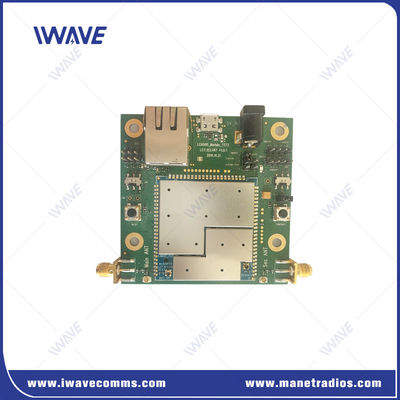

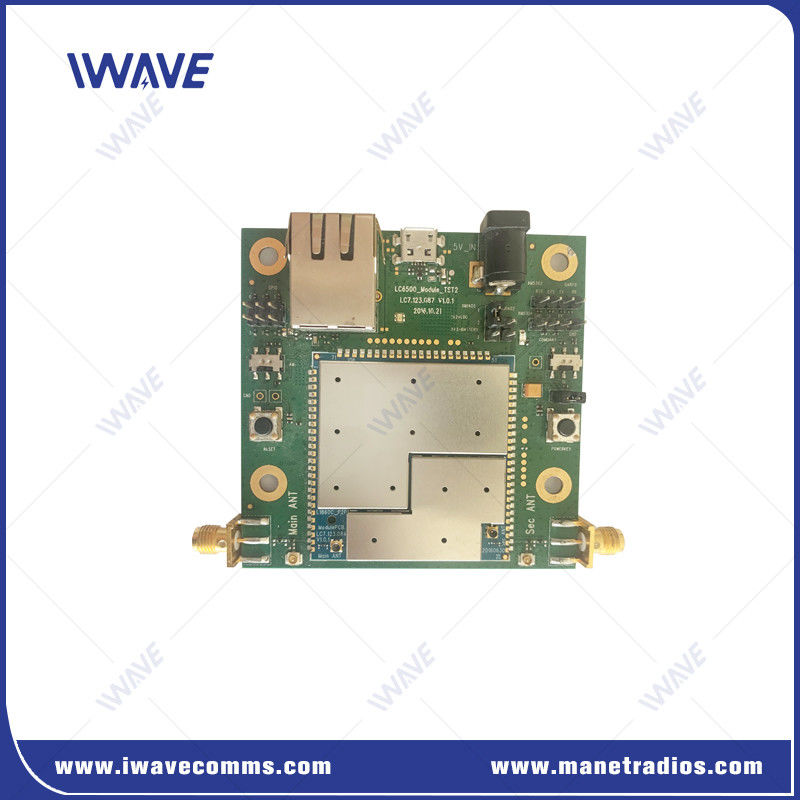

FD-6100 एक वायरलेस ट्रांसमिशन उत्पाद है जिसे IWAVE द्वारा परिपक्व SOC चिपसेट के आधार पर डिज़ाइन किया गया है, जो एक आईपी मेश रेडियो है जो उच्च डेटा क्षमताओं के लिए HD वीडियो ट्रांसमिशन और MIMO क्षमता प्रदान करता है।
यह मोबाइल के दौरान वायरलेस ट्रांसमिशन की आवश्यकताओं को पूरा करने के लिए हस्तक्षेप-रोधी, कम बिजली की खपत और छोटे आकार से बचने के लिए स्वचालित आवृत्ति मॉड्यूलेशन को अपनाता है।एफडी-6100 ड्रोन और रोबोटिक प्लेटफार्मों के लिए लचीला कनेक्टिविटी प्रदान करता है जो पर्यावरण या स्थितिगत आरएफ हस्तक्षेप का सामना करते हैं।
FD-6100 दुनिया में सबसे उन्नत, सबसे स्केलेबल और सबसे कुशल मोबाइल ऐड-हॉक नेटवर्किंग (MANET) प्रणाली है, अब एक SWaP-अनुकूलित फॉर्म फैक्टर मेंः एम्बेडेड मॉड्यूल। It supports point-to-point and point to multipoint NLOS COFDM Ethernet Transmission System is a wireless communication device that supports high-definition video transmission and 115200bps serial data transmission.
प्रमुख विशेषताएं
|
|
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर आधारित मेश | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डाटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | 16 नोड्स | |
| शक्ति | 25dBm (2w या 10w अनुरोध पर) | |
| विलंबता | एक हॉप ट्रांसमिशन≤30ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC12V | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | नेटवर्क पोर्ट से उच्च प्राथमिकता जब संकेत संचरण कोहरा है, नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः1प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FD-6100 नोड सीरियल डेटा प्राप्त कर सकता है। 2यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करना होगा। | ||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 50 ग्राम | |
| आयाम | 7.8*10.8*2 सेमी | |
| स्थिरता | MTBF≥10000hr | |
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xईथरनेट | |
| COMUART | 1x COMUART | |
| शक्ति | डीसी इनपुट | |
| सूचक | त्रि-रंगीन एलईडी | |
इंटरफेस
|
|
