| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FD-61MN |
| एमओक्यू: | 2pcs |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

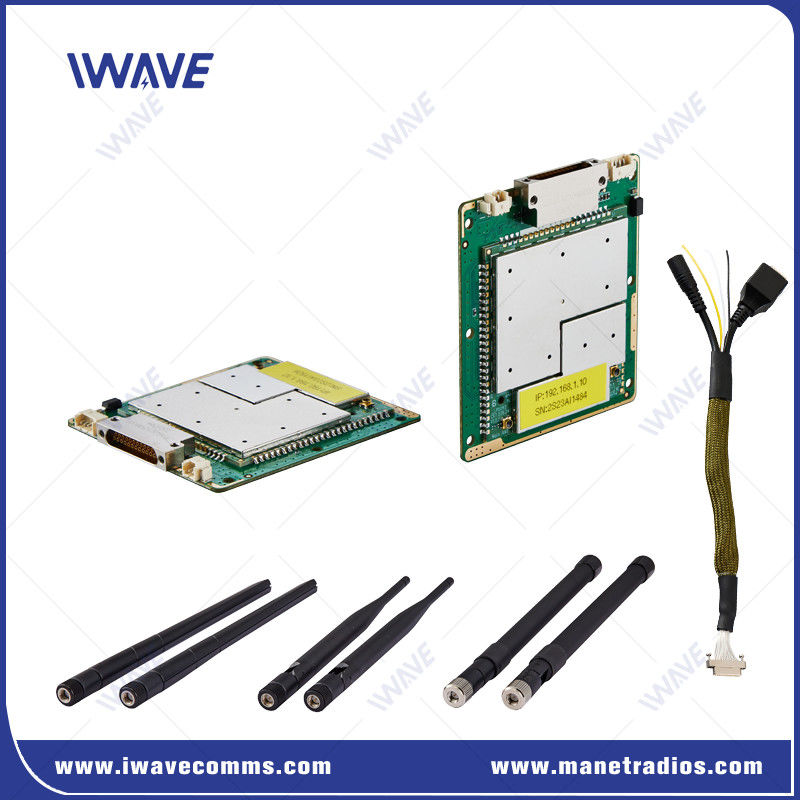

यूएवी के लिए सुपर लघु त्रि-बैंड डिजिटल आईपी मेश डेटा ट्रांसमिशन मॉड्यूल
परिचय
एफडी-61एमएन ड्रोन, यूएवी, यूजीवी, यूएसवी और अन्य स्वायत्त मानव रहित वाहनों के लिए एक लघु OEM त्रि-बैंड डिजिटल आईपी मेश डेटा ट्रांसमिशन मॉड्यूल है।यह डिजिटल मेष लिंक तीन सॉफ्टवेयर-चयन योग्य आवृत्ति बैंड 800Mhz में एक "संरचना रहित" नेटवर्क के माध्यम से वीडियो और डेटा स्ट्रीम करता है, 1.4Ghz और 2.4Ghz.
एक कॉम्पैक्ट सॉफ्टवेयर-परिभाषित रेडियो (एसडीआर) के रूप में, एफडी-61एमएन विभिन्न प्रकार के ड्रोन, रोबोट सिस्टम औरस्वायत्त वाहन, जो 10 किमी तक की प्रभावशाली परिचालन सीमा प्रदान करते हैं। इसकी स्व-संरचना और स्व-रक्षा क्षमताएं, असीमित आवृत्ति हॉप्स के साथ, विश्वसनीय संचार सुनिश्चित करती हैं,जबकि बुद्धिमान समय आधारित ब्लैकलिस्टिंग एल्गोरिदम इसके प्रदर्शन में सुधार करते हैं.
विशेषताएं
संचार मानक:
टीडी-एलटीई वायरलेस संचार मानक पर आधारित।
किसी भी वाहक के बेस स्टेशन से स्वतंत्र रूप से काम करता है।
डाटा सेवाएं:
एचडी वीडियो, डेटा और आईपी आधारित सीरियल कंट्रोल डेटा के लिए वायरलेस संचार लिंक प्रदान करता है।
हस्तक्षेप विरोधी प्रौद्योगिकियाँ:
स्वचालित आवृत्ति हॉपिंग तकनीक (एफएचएसएस) का उपयोग करता है।
हस्तक्षेप के प्रतिरोध को बढ़ाने के लिए अनुकूलन मॉड्यूलेशन का उपयोग करता है।
स्व-संरचना और स्व-रोगनिवारण नेटवर्क:
एक निरंतर अनुकूलन जाली नेटवर्क का निर्माण करता है।
नोड्स को गतिशील रूप से जोड़ने या छोड़ने की अनुमति देता है, जब नोड्स खो जाते हैं तब भी निरंतरता सुनिश्चित करता है।
आवेदन
उन्नत वायरलेस वीडियो और डेटा लिंक
सुरक्षा और रक्षा क्षेत्रों में अत्यधिक गतिशील सामरिक इकाइयों के लिए आईपी पर आधारित एचडी वीडियो और डेटा सेवाएं प्रदान करता है।
प्लेटफ़ॉर्म एकीकरण के लिए OEM प्रारूप

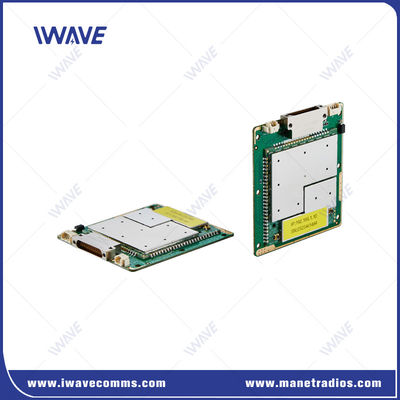

एफडी-61एमएन एक ओईएम (नंगे बोर्ड) प्रारूप में उपलब्ध है, जो इसे रोबोटिक प्रणालियों की एक विस्तृत विविधता में एकीकरण के लिए उपयुक्त बनाता है।
टेलीमेट्री नियंत्रण डेटा ट्रांसमिशन
आईपी पते और पोर्ट के माध्यम से टेलीमेट्री नियंत्रण डेटा प्राप्त करने और प्रेषित करने में सक्षम, मल्टी-रोबोट सिस्टम में व्यक्तिगत इकाइयों के सटीक नियंत्रण को सक्षम करता है।
स्केलेबल रेंज
ऑपरेशनल क्षमताओं को बढ़ाने के लिए बूस्टर एम्पलीफायर जोड़कर अतिरिक्त रेंज हासिल की जा सकती है।
विनिर्देश
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानक पर आधारित विशेष |
| एन्क्रिप्शन | ZUC/SNOW3G/AES128 वैकल्पिक परत-2 |
| डेटा दर | अधिकतम 30 एमबीपीएस ((अपलिंक और डाउनलिंक) |
| संचार रेंज | हवा से जमीन तक 10 किमी एनएलओएस जमीन से जमीन 1-3 किमी |
| नोड | 16 नोड |
| आरएफ शक्ति | 23dBm±2 (2w, 5w या 10w अनुरोध पर) |
| विलंबता | अंत से अंत≤5ms-15ms |
| मॉड्यूलेशन | अनुकूलन QPSK, 16QAM, 64QAM |
| अवरोधन विरोधी | एफएचएसएस ((फ्रीक्वेंसी हॉप स्प्रेड स्पेक्ट्रम) |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| बिजली की खपत | 5 वाट |
| पावर इनपुट | DC5-32V |
| आयाम | 60*55*5.7 मिमी |
| वजन | 26 ग्राम |
| त्रि-बैंड आवृत्ति | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |
| आरएफ | 2 x आईपीएक्स |
| लैन पोर्ट | 3x ईथरनेट पोर्ट |
| कमुआर्ट | 1xCOMUART |
| पावर इनपुट | 1*DC5-32V |
डेटा सेवाओं के लिए शक्तिशाली सीरियल पोर्ट फ़ंक्शन
1उच्च दरएरियल पोर्ट डेटा ट्रांसमिशनः बाउड दर 460800 तक है
2सीरियल पोर्ट के कई कार्य मोडः टीसीपी सर्वर मोड, टीसीपी क्लाइंट मोड, यूडीपी मोड, यूडीपी मल्टीकास्ट मोड, पारदर्शी ट्रांसमिशन मोड आदि।
3.MQTT, Modbus और अन्य प्रोटोकॉल. सीरियल पोर्ट IoT नेटवर्किंग मोड का समर्थन करता है, जिसका उपयोग नेटवर्क के लिए लचीले ढंग से किया जा सकता है। उदाहरण के लिए,उपयोगकर्ता किसी अन्य नोड (ड्रोन) को सटीक नियंत्रण निर्देश भेज सकते हैं।, रोबोट कुत्ता या अन्य मानव रहित रोबोटिक्स) प्रसारण या मल्टीकास्ट मोड का उपयोग करने के बजाय एक रिमोट कंट्रोलर के माध्यम से।
|
कमांड इंटरफ़ेस |
एटी कमांड कॉन्फ़िगरेशन |
एटी कमांड कॉन्फ़िगरेशन के लिए एपीआई/एचटीटीपी/यूएआरटी |
|
कॉन्फ़िगरेशन प्रबंधन |
वेबयूआई, एपीआई और प्रबंधन सॉफ्टवेयर के माध्यम से समर्थन विन्यास |
|
|
कार्य मोड |
टीसीपी सर्वर मोड टीसीपी क्लाइंट मोड यूडीपी मोड यूडीपी मल्टीकास्ट MQTT मॉडबस |
मैंजब टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन की प्रतीक्षा करता है।
मैंजब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है.
मैंटीसीपी सर्वर, टीसीपी क्लाइंट, यूडीपी, यूडीपी मल्टीकास्ट, टीसीपी सर्वर/क्लाइंट सह-अस्तित्व, एमक्यूटीटी
|
|
बाउड दर |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
प्रोटोकॉल |
ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645, पास-थ्रू मोड |
|
|
प्रणाली प्रबंधन |
WATCHDOG फ़ंक्शन का समर्थन करता है, सभी सिस्टम-स्तरीय अपवादों की पहचान की जा सकती है और स्वचालित रूप से रीसेट किया जा सकता है |
|
वीडियो
|
|
