| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6600 |
| एमओक्यू: | 2 टुकड़े |
| कीमत: | negotiable |
| प्रसव का समय: | 3-7 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी |

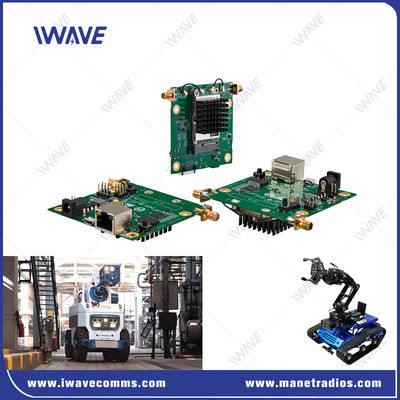

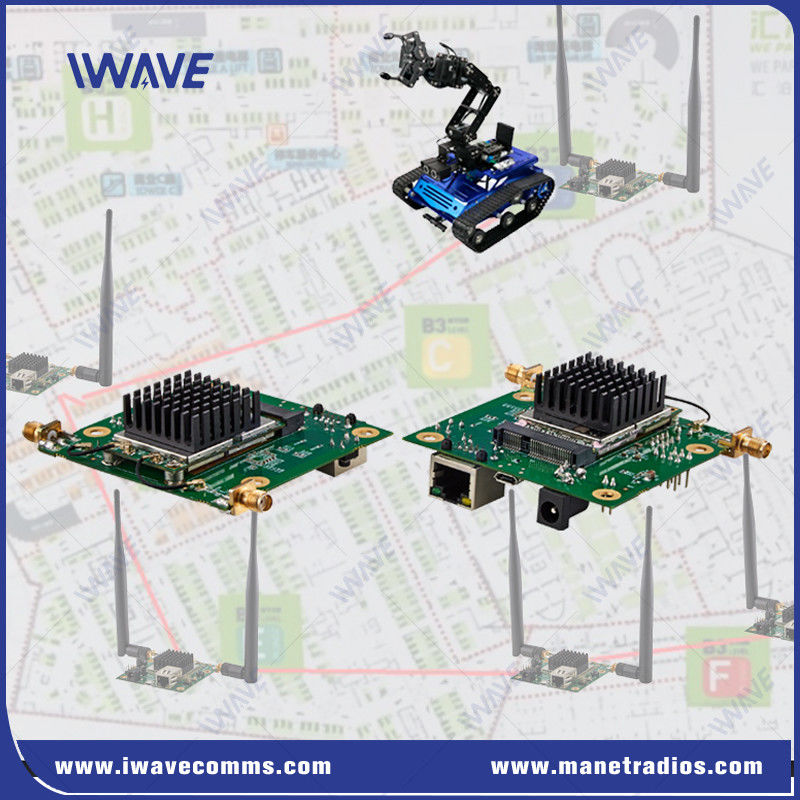

रोबोट और यूजीवी के लिए एनएलओएस वायरलेस वीडियो ट्रांसमिशन मॉड्यूल
मॉडलःFDM-6600
सबसे मजबूत एनएलओएस वायरलेस ईथरनेट और पूर्ण डुप्लेक्स टीटीएल सीरियल डेटा लिंक
परिचय
एफडीएम-6600 विशेष रूप से उच्च संवेदनशीलता प्राप्त करने के लिए उन्नत एल्गोरिथ्म के साथ टीडी-एलटीई प्रौद्योगिकी मानक के आधार पर डिज़ाइन किया गया है, जो सिग्नल कमजोर होने पर एक मजबूत वायरलेस लिंक को सक्षम करता है।तो एनएलओएस वातावरण में काम करते समय, वायरलेस लिंक भी स्थिर और मजबूत है।
प्रमुख विशेषताएं
नोड कॉन्फ़िगरेशन:
एक मास्टर नोड तक का समर्थन कर सकता है16 उप-नोड्स, एक कुल बैंडविड्थ साझा30 एमबीपीएसप्रसारण के लिए1080 पी वीडियो.
संचार मानक:
पर आधारित है।टीडी-एलटीईताररहित संचार मानक,ओएफडीएम(ओर्थोगोनल फ्रीक्वेंसी डिवीजन मल्टीप्लेक्सिंग) औरMIMO(मल्टीपल इनपुट मल्टीपल आउटपुट) प्रौद्योगिकियां।
किसी भी वाहक के बेस स्टेशन पर निर्भर किए बिना स्वतंत्र रूप से कार्य करता है।
डाटा ट्रांसमिशन:
दोनों का समर्थन करता हैईथरनेटऔर पूर्ण डुप्लेक्सटीटीएलडाटा ट्रांसमिशन।
नियंत्रण डेटा संचरण को नेटवर्क संकेत संचरण पर प्राथमिकता दी जाती है, जिससे यह सुनिश्चित होता है कि महत्वपूर्ण नियंत्रण आदेशों को पहले संसाधित किया जाए।
हस्तक्षेप विरोधी प्रौद्योगिकी:
उपयोग करता हैस्वचालित आवृत्ति कूद तकनीकहस्तक्षेप के प्रतिरोध को बढ़ाने के लिए, समग्र प्रणाली बिजली की खपत और मॉड्यूल के आकार को काफी कम करना।
आवेदन
FDM-6600 विभिन्न अनुप्रयोगों के लिए उपयुक्त है, जिनमें शामिल हैंः
निगरानी प्रणाली: सुरक्षा कार्यों में वास्तविक समय वीडियो निगरानी के लिए।
प्रसारणमीडिया उत्पादन में लाइव वीडियो फीड की सुविधा।
औद्योगिक स्वचालन: स्मार्ट विनिर्माण सेटअप में डेटा ट्रांसमिशन को सक्षम करना।
यदि आपको अधिक जानकारी या विशिष्ट खंडों की आवश्यकता है, तो बस मुझे बताएं!
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डाटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | स्टार टोपोलॉजी, पॉइंट टू 17-पिंट | |
| शक्ति | 25dBm (2w या 10w अनुरोध पर) | |
| विलंबता | एक हॉप ट्रांसमिशन≤30ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC5V | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | नेटवर्क पोर्ट की तुलना में उच्च प्राथमिकता. जब संकेत संचरण crooked है, नियंत्रण डेटा प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः1प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-6600 नोड सीरियल डेटा प्राप्त कर सकता है। 2. यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करने की आवश्यकता है |
||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xईथरनेट | |
| COMUART | 1x COMUART | |
| शक्ति | डीसी इनपुट | |
| सूचक | त्रि-रंगीन एलईडी | |
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 50 ग्राम | |
| आयाम | 7.8*10.8*2 सेमी | |
| स्थिरता | MTBF≥10000hr | |
|
|
