| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-66एमएन |
| एमओक्यू: | 2pcs |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | डी/पी,टी/टी,एल/सी |

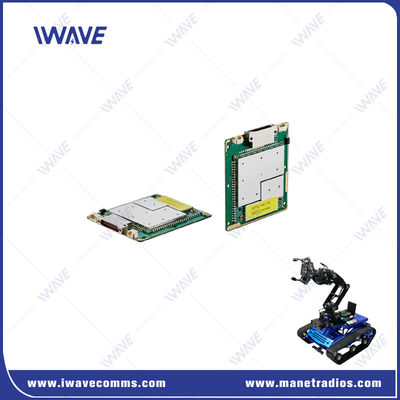

लघु OEM त्रि-बैंड डिजिटल आईपी और सीरियल कंट्रोल डेटा लिंक
दFDM-66MNयह एक अत्याधुनिक वायरलेस ट्रांसमिशन समाधान है जिसे IWAVE द्वारा विकसित किया गया है, जो बेहतर प्रदर्शन के लिए एक परिपक्व SOC चिपसेट का उपयोग करता है। यह मजबूत रेडियो मजबूत NLOS (नॉन-लाइन-ऑफ-सीज) क्षमताएं प्रदान करता है,टीसीपी/आईपी/यूडीपी डेटा और टीटीएल नियंत्रण संकेतों दोनों के लिए पूर्ण दोहरी संचार प्रदान करना.
प्रमुख विशेषताएं:
उच्च-परिभाषा वीडियो और डेटा संचरण: आईपी के माध्यम से एचडी वीडियो, डेटा और सीरियल कंट्रोल डेटा प्रदान करता है, जो इसे वास्तविक समय अनुप्रयोगों के लिए आदर्श बनाता है।
हस्तक्षेप विरोधी प्रौद्योगिकी: उच्च हस्तक्षेप के साथ चुनौतीपूर्ण वातावरण में भी स्थिर संचार बनाए रखने के लिए स्वचालित आवृत्ति हॉपिंग (एफएचएसएस) और अनुकूलन मॉड्यूलेशन को शामिल करता है।
लचीला नेटवर्क टोपोलॉजी: बिंदु-से-बिंदु और बिंदु-से-बहुबिंदु (स्टार टोपोलॉजी) कॉन्फ़िगरेशन दोनों का समर्थन करता है, विभिन्न तैनाती परिदृश्यों के लिए बहुमुखी प्रतिभा प्रदान करता है।
स्थिर डाटा ट्रांसमिशन: विशेषताएं कोडिंग अनुकूली प्रौद्योगिकी जो स्वचालित रूप से सिग्नल गुणवत्ता के आधार पर कोडिंग और मॉड्यूलेशन योजनाओं को समायोजित करती है, सिग्नल स्थितियों में उतार-चढ़ाव के रूप में ट्रांसमिशन जिटटर को कम करती है।
स्वचालित शक्ति नियंत्रण: यह प्रणाली संचरण की गुणवत्ता को अनुकूलित करती है और सिग्नल की ताकत और डेटा दर के अनुसार स्वचालित रूप से आउटपुट पावर को समायोजित करके संचार रेंज का विस्तार करती है, जिससे बिजली की खपत कम होती है।
आईपी पर सीरियल डेटा: आईपी के माध्यम से सीरियल पोर्ट की जानकारी आसानी से प्राप्त करें, जिससे यह यूजीवी (अनप्लॉन्ड ग्राउंड व्हीकल) बेड़े और यूएवी (अनप्लॉन्ड एरियल व्हीकल) झुंड में अनुप्रयोगों के लिए एकदम सही है।
कई ईथरनेट पोर्ट: विभिन्न उपकरणों और टर्मिनलों के साथ निर्बाध एकीकरण के लिए तीन ईथरनेट बंदरगाहों से सुसज्जित।
वाइड वोल्टेज इनपुट: 5-32V की एक विस्तृत इनपुट वोल्टेज रेंज का समर्थन करता है, विभिन्न बिजली स्रोतों के साथ संगतता सुनिश्चित करता है।
कम विलंबता संचार: कम विलंबता वाले आईपी संचार के लिए अनुकूलित, न्यूनतम देरी के साथ वास्तविक समय डेटा संचरण सुनिश्चित करता है।
व्यापक नेटवर्क प्रबंधन: आसान विन्यास और प्रबंधन के लिए एक वेबयूआई शामिल है, साथ ही नेटवर्क प्रबंधन सॉफ्टवेयर के लिए समर्थन के साथ।
तृतीय-पक्ष प्लेटफ़ॉर्म एकीकरण: तीसरे पक्ष के मानव रहित प्लेटफार्मों और प्रणालियों के साथ आसान एकीकरण के लिए एपीआई एक्सेस प्रदान करता है।

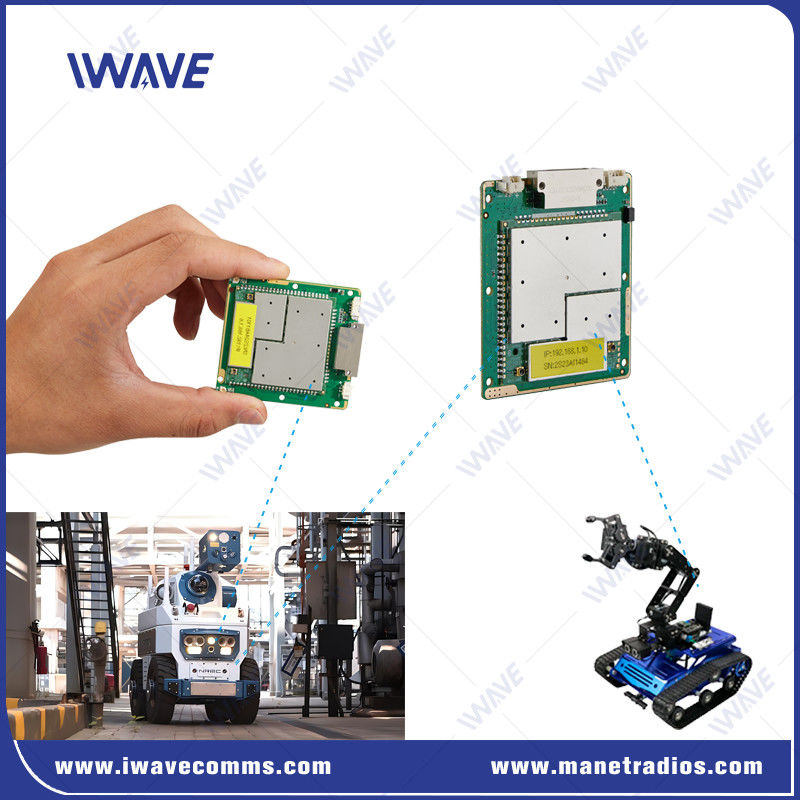

एफडीएम-66एमएन दूरस्थ निगरानी, स्वायत्त वाहनों और ड्रोन बेड़े जैसे मांग वाले अनुप्रयोगों के लिए एक आदर्श समाधान है। अपने असाधारण संचार प्रदर्शन और लचीली सुविधाओं के साथ,यह सबसे जटिल वातावरण में भी विश्वसनीय और कुशल संचालन सुनिश्चित करता है.
इंटरफेस
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर वायरलेस आधार | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128/256) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| सिस्टम डेटा दर का अनुकूलन औसत वितरण | ||
| गति सीमा निर्धारित करने के लिए उपयोगकर्ताओं का समर्थन करें | ||
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) |
|
| क्षमता | 16 नोड्स | |
| बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| शक्ति | 25dBm±2 (2w या 10w अनुरोध पर) सभी नोड्स स्वचालित रूप से प्रेषण शक्ति समायोजित |
|
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| अवरोधन विरोधी | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बिजली की खपत | औसतः 4-4.5 वाट अधिकतम: 8 वाट |
|
| पावर इनपुट | DC5V-32V | |
| रिसीवर संवेदनशीलता | संवेदनशीलता ((BLER≤3%) | ||||
| 2.4GHZ | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20MHZ | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800 मेगाहर्ट्ज | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| आवृत्ति बैंड | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 मेगाहर्ट्ज | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| संचार मोड | एकल प्रसारण, बहु प्रसारण, प्रसारण | ||||||
| प्रसारण मोड | पूर्ण डुप्लेक्स | ||||||
| नेटवर्क मोड | गतिशील रूटिंग | वास्तविक समय लिंक स्थितियों के आधार पर स्वचालित रूप से अद्यतन मार्ग | |||||
| नेटवर्क नियंत्रण | राज्य निगरानी | कनेक्शन की स्थिति /rsrp/snr/distance/ अपलिंक और डाउनलिंक थ्रूपुट | |||||
| प्रणाली प्रबंधन | WATCHDOG: सभी सिस्टम स्तर के अपवादों की पहचान की जा सकती है, स्वचालित रीसेट | ||||||
| पुनः प्रसारण | L1 | निर्धारित करें कि क्या विभिन्न डेटा के आधार पर पुनर्प्रसारण करना है। (AM/UM); HARQ पुनर्प्रसारण करता है। | |||||
| L2 | HARQ रिट्रांसमिशन | ||||||
| आरएफ | 2 x आईपीएक्स | |
| ईथरनेट | 3xईथरनेट | |
| सीरियल पोर्ट | 2x RS232 | |
| पावर इनपुट | 2*पावर इनपुट (विकल्प) | |
| नियंत्रण डेटा ट्रांसमिशन | |||||
| कमांड इंटरफ़ेस | एटी कमांड कॉन्फ़िगरेशन | एटी कमांड कॉन्फ़िगरेशन के लिए वीसीओएम पोर्ट/यूएआरटी और अन्य पोर्टों का समर्थन करें | |||
| कॉन्फ़िगरेशन प्रबंधन | वेबयूआई, एपीआई और सॉफ्टवेयर के माध्यम से समर्थन विन्यास | ||||
| कार्य मोड | टीसीपी सर्वर मोड टीसीपी क्लाइंट मोड यूडीपी मोड यूडीपी मल्टीकास्ट MQTT मॉडबस |
●जब टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन की प्रतीक्षा करता है। ●जब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है। ●टीसीपी सर्वर, टीसीपी क्लाइंट, यूडीपी, यूडीपी मल्टीकास्ट, टीसीपी सर्वर/क्लाइंट सह-अस्तित्व, एमक्यूटीटी |
|||
| बाउड दर | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| प्रसारण मोड | पास-थ्रू मोड | ||||
| प्रोटोकॉल | ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645 | ||||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 26 ग्राम | |

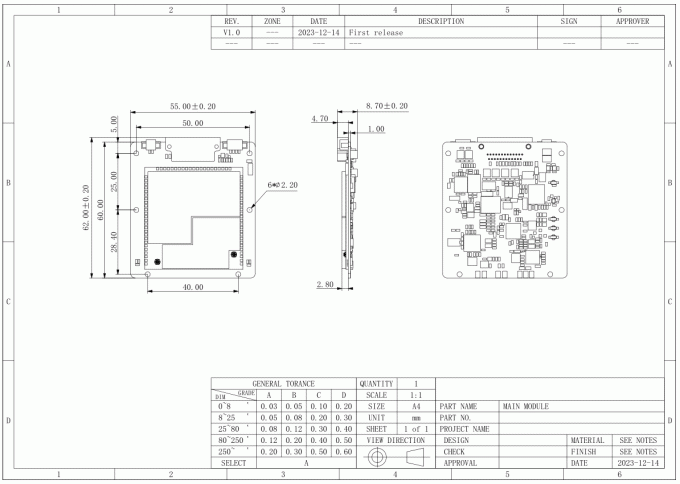

| आयाम | 60*55*5.7 मिमी | |
| स्थिरता | MTBF≥10000hr | |
|
|
