मानव रहित प्रणाली के लिए उच्च थ्रूपुट वायरलेस संचार मॉड्यूल
नेटवर्किंग:
स्टार नेटवर्किंग, प्वाइंट टू प्वाइंट, प्वाइंट टू मल्टीपल प्वाइंट
ट्रांसमिशन डेटा:
अधिकतम 120 एमबीपीएस।
नोड्स:
64नोड्स
शक्ति:
23dBm±2 (अनुरोध पर 2w या 10w)
दूरी:
10-15 कि.मी
विलंब:
अंत से अंत≤20ms-50ms
मॉडुलन:
क्यूपीएसके, 16क्यूएएम, 64क्यूएएम
पैकेजिंग विवरण:
मानक गत्ते का डिब्बा बॉक्स
आपूर्ति की क्षमता:
500000/माह
प्रमुखता देना:
उच्च थ्रूपुट वायरलेस कम्युनिकेशन मॉड्यूल
,
वायरलेस संचार मॉड्यूल 120 एमबीपीएस
,
मानव रहित वायरलेस संचार मॉड्यूल
उत्पाद का वर्णन

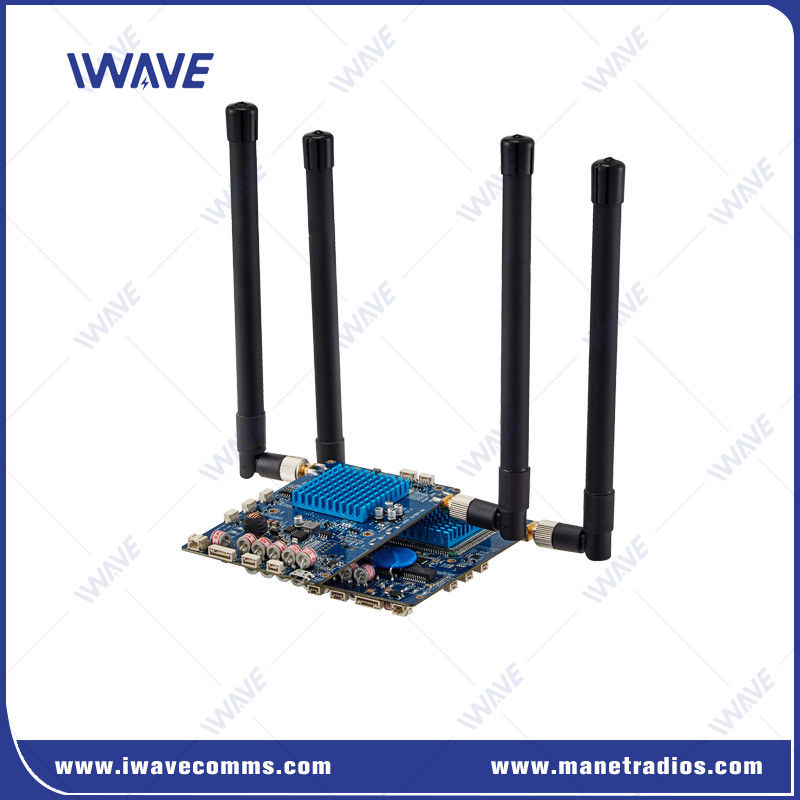

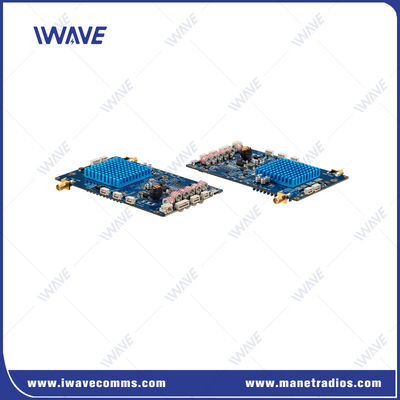

मॉडल: FDM-6680
मानव रहित प्रणाली के लिए उच्च थ्रूपुट वायरलेस संचार मॉड्यूल
दFDM-6680उन्नत हैडिजिटल वायरलेस संचार प्रणालीके लिए डिज़ाइन किया गयायूजीवी,ड्रोन,यूएवी,यूएसवी, और अन्य रोबोटिक प्लेटफार्मों।उच्च प्रदर्शन वाला वायरलेस लिंकसक्षम8k वीडियो स्ट्रीमिंग,लैन,दो तरफ़ा सीरियल डेटा, औरसेंसर डेटा ट्रांसमिशन. प्रणाली का समर्थन करता हैफुल-डुप्लेक्स ब्रॉडबैंड संचारके साथत्रुटि सुधारऔर प्राप्त करता है120 एमबीपीएसदोनों में संचार गतिअपलिंकऔरनीचे की कड़ी.
प्रमुख विशेषताएं:
एमआईएमओ 2x2:बहु-इनपुट बहु-आउटपुटबेहतर संकेत विश्वसनीयता और डेटा थ्रूपुट के लिए प्रौद्योगिकी।
दोहरी ईथरनेट पोर्ट:
गीगाबिट ईथरनेट पोर्टउच्च गति डेटा हस्तांतरण के लिए।
पीओई (पावर ओवर ईथरनेट) ईथरनेट पोर्टलचीली बिजली और डेटा कनेक्टिविटी के लिए।
64 नोड्स तक का समर्थन: एक केंद्रीय नोड तक का प्रबंधन कर सकता है64 उप-नोड्सबड़े पैमाने पर तैनाती के लिए।
एईएस 256-बिट एन्क्रिप्शन: प्रदान करता हैमजबूत एन्क्रिप्शनसंचार लिंक को सुरक्षित करने और अनधिकृत पहुंच को रोकने के लिए।
समायोज्य बैंडविड्थ: कई बैंडविड्थ विकल्प प्रदान करता है (3 मेगाहर्ट्ज, 5 मेगाहर्ट्ज, 10 मेगाहर्ट्ज, 20 मेगाहर्ट्ज, 40 मेगाहर्ट्ज) विभिन्न वातावरणों के लिए संचार को अनुकूलित करने के लिए।
लंबी एनएलओएस रेंज: समर्थनगैर-दृष्टि रेखा (एनएलओएस) दूरीका500 मीटर-3 किमीग्राउंड-टू-ग्राउंड संचार के लिए
उच्च गति से चलती सहायता: गति से भी स्थिर लिंक बनाए रख सकता है300 किमी/घंटा.
उच्च पारगम्यताउपलब्धि80 एमबीपीएस से 100 एमबीपीएसदोनों अपलिंक और डाउनलिंक के लिए एक साथ।
शक्ति आत्म-अनुकूलन: चैनल की स्थिति के आधार पर गतिशील रूप से प्रेषित और प्राप्त शक्ति को समायोजित करता है, बिजली की खपत और नेटवर्क हस्तक्षेप को कम करता है।
अनुप्रयोग:
मिनी और माइक्रो यूएएस (मानवरहित विमान प्रणाली): छोटे ड्रोन के लिए आदर्श जहां आकार, वजन और शक्ति (SWaP) महत्वपूर्ण हैं।
यूजीवी (मानव रहित ग्राउंड वाहन): भूमि आधारित स्वायत्त वाहनों के लिए मजबूत वायरलेस संचार प्रदान करता है।
वायरलेस टेलीमेट्री: दूरस्थ निगरानी और नियंत्रण के लिए सेंसर से टेलीमेट्री डेटा प्रसारित करता है।
एनएलओएस वायरलेस वीडियो: ऐसे वातावरण में वास्तविक समय में वीडियो प्रसारित करने के लिए उपयुक्त है जहां पारंपरिक लाइन ऑफ दृष्टि संचार संभव नहीं है।
ईथरनेट वायरलेस एक्सटेंशन: ईथरनेट नेटवर्क को वायरलेस तरीके से बढ़ा सकता है, विशेष रूप से दूरस्थ या कठिन-से-पहुंचने वाले स्थानों में।
वायरलेस नियंत्रण प्रणाली: एक सुरक्षित वायरलेस लिंक के माध्यम से रोबोटिक प्रणालियों के नियंत्रण का समर्थन करता है।
विनिर्देश
सामान्य
प्रौद्योगिकी
टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस
एन्क्रिप्शन
ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2
डाटा दर
अधिकतम 120 एमबीपीएस ((अपलिंक और डाउनलिंक)
रेंज
10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक)
क्षमता
बिंदु से 64-बिंदु तक
MIMO
2x2 MIMO
शक्ति
23dBm±2 (2w या 10w अनुरोध पर)
विलंबता
अंत से अंत≤20ms-50ms
मॉड्यूलेशन
QPSK, 16QAM, 64QAM
एंटी-जेएएम
स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद
बैंडविड्थ
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz
बिजली की खपत
5 वाट
पावर इनपुट
DC12V
ताररहित
संचार
किसी भी 2 गुलाम नोड्स के बीच संचार अग्रेषित किया जाना चाहिए मास्टर नोड से
मास्टर नोड
नेटवर्क में किसी भी नोड को मास्टर नोड के रूप में कॉन्फ़िगर किया जा सकता है।
SLAVE नोड
सभी नोड्स यूनिकास्ट, मल्टीकास्ट और प्रसारण का समर्थन करते हैं
