| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6680 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

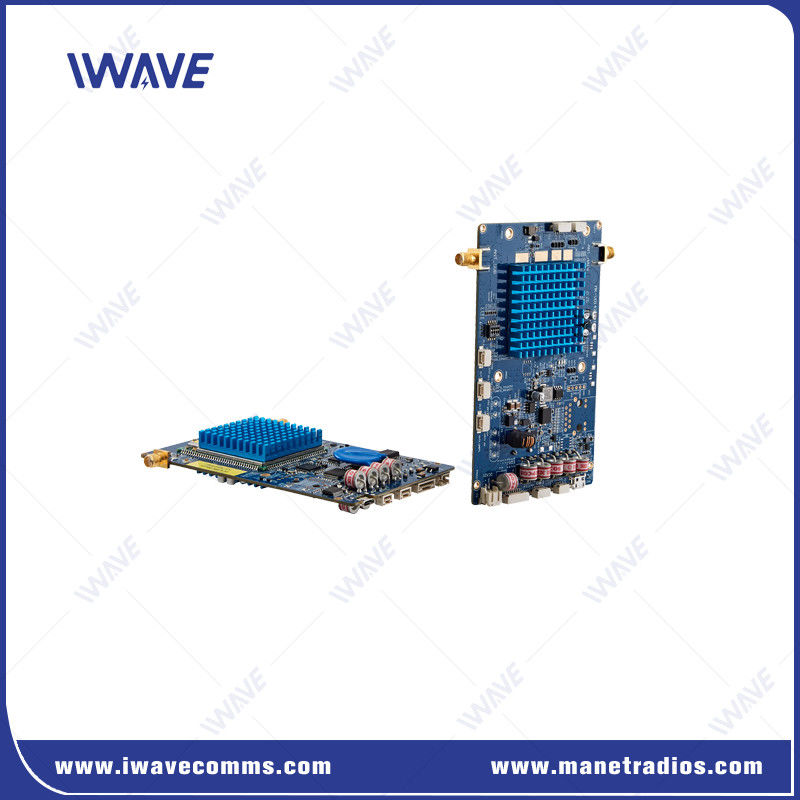

मानव रहित प्रणाली के लिए ईथरनेट और पूर्ण डुप्लेक्स टीटीएल सीरियल वायरलेस डेटा लिंक
वर्णन
FDM-6680 एक वायरलेस ट्रांसमिशन उत्पाद है जिसे IWAVE द्वारा परिपक्व SOC चिपसेट के आधार पर डिज़ाइन किया गया है, जो पॉइंट-टू-पॉइंट और पॉइंट-टू-मल्टी-पॉइंट का समर्थन करता है।1 मासेटर नोड वीडियो और डेटा ट्रांसमिशन के लिए 120 एमबीपीएस बैंडविड्थ साझा करने के लिए 64 उप-नोड का समर्थन करता है.
प्रमुख विशेषताएं:
एफडीएम-6680 को टीडी-एलटीई वायरलेस संचार मानक, ओएफडीएम और एमआईएमओ प्रौद्योगिकियों के आधार पर डिज़ाइन किया गया है। यह किसी भी वाहक के बेस स्टेशन पर निर्भर नहीं है।
ईथरनेट और पूर्ण डुप्लेक्स टीटीएल डेटा ट्रांसमिशन का समर्थन करता है। और नियंत्रण डेटा ट्रांसमिशन नेटवर्क सिग्नल की तुलना में उच्च प्राथमिकता है।
यह विरोधी हस्तक्षेप के लिए स्वचालित आवृत्ति हॉपिंग प्रौद्योगिकी को अपनाता है जो सिस्टम बिजली की खपत और मॉड्यूल के आकार को बहुत कम करता है।
अनुप्रयोग:
FDM-6680 विभिन्न अनुप्रयोगों के लिए उपयुक्त है, जिनमें शामिल हैंः
निगरानी प्रणालीः वास्तविक समय में वीडियो निगरानी और डेटा प्रसारण के लिए।
औद्योगिक स्वचालनः स्मार्ट विनिर्माण वातावरण में संचार को सक्षम करना।
प्रसारण: विश्वसनीय लाइव वीडियो फीड की सुविधा प्रदान करना।
रिमोट सेंसिंगः दूरस्थ स्थानों से डेटा संग्रह का समर्थन करना।
यदि आपके कोई और प्रश्न हैं या अधिक विशिष्ट जानकारी की आवश्यकता है, तो पूछने के लिए स्वतंत्र महसूस करें!
इंटरफेस
पी1: यूएसबी इंटरफ़ेस,पी 2: ईथरनेट पोर्ट,पी3: ईथरनेट पोर्ट और पीओई,पी4: पावर इनपुट
P5: DBB_COMUAR,P6: UART0,पी7: आरएफ पोर्ट, पी8: आरएफ पोर्ट,P9: DBB_RFGPO,P10: डीबीबी_आरएफजीपीओ
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 | |
| डाटा दर | अधिकतम 120 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | बिंदु से 64-बिंदु तक | |
| MIMO | 2x2 MIMO | |
| शक्ति | 23dBm±2 (2w या 10w अनुरोध पर) | |
| विलंबता | अंत से अंत≤20ms-50ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC12V | |
| ताररहित | ||
| संचार | किसी भी 2 गुलाम नोड्स के बीच संचार अग्रेषित किया जाना चाहिए मास्टर नोड से |
|
| मास्टर नोड | नेटवर्क में किसी भी नोड को मास्टर नोड के रूप में कॉन्फ़िगर किया जा सकता है। | |
| SLAVE नोड | सभी नोड्स यूनिकास्ट, मल्टीकास्ट और प्रसारण का समर्थन करते हैं | |
| पहुँच | कई स्लेव नोड्स एक साथ नेटवर्क तक पहुँच सकते हैं। | |
| 1.4GHZ | 20MHZ | -102dBm |
| 10MHZ | -100dBm | |
| 5MHZ | -96dBm | |
| 600MHZ | 20MHZ | -102dBm |
| 10MHZ | -100dBm | |
| 5MHZ | -96dBm | |
| आवृत्ति बैंड | ||
| 1.4Ghz | 1420Mhz-1530MHz | |
| 600Mhz | 566Mhz-678Mhz | |
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 60 ग्राम | |
|
इंटरफेस |
||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 2xईथरनेट | पीओई |
| डेटा के लिए ईथरनेट पोर्ट ((4Pin) | ||
| COMUART | 1xCOMUART | RS232 3.3V स्तर, 1 स्टार्ट बिट, 8 डेटा बिट, 1 स्टॉप बिट, नहीं समता जाँच |
| बाउड दरः 115200 बीपीएस (डिफ़ॉल्ट) (57600, 38400, 19200, 9600 विन्यास योग्य) |
||
| शक्ति | 1xDC इनपुट | DC12V |
| यूएसबी | 1xUSB | |
|
|
