| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-605PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
मानव रहित खुदाई मशीनों के लिए एनएलओएस वीडियो और नियंत्रण डेटा ट्रांसमिशन प्रणाली
विवरण

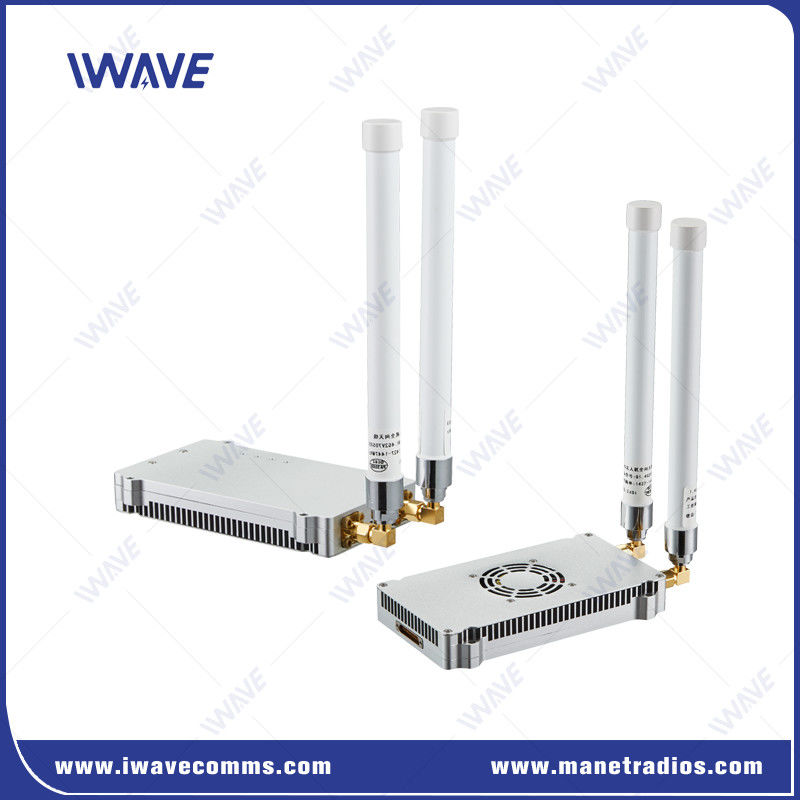

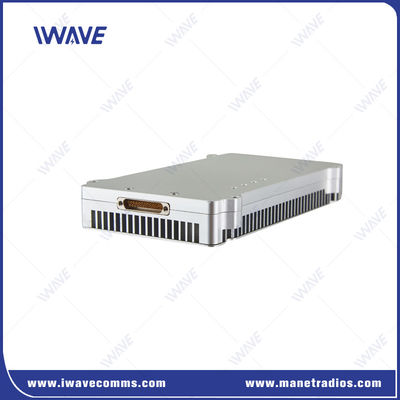

FDM-605PTM एक अत्याधुनिक नेटवर्क बोर्ड है जिसे लंबी दूरी के वीडियो और डेटा डाउनलिंक अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो चुनौतीपूर्ण नॉन-लाइन-ऑफ-सीजन (NLOS) वातावरण में मजबूत प्रदर्शन प्रदान करता है।विशेष रूप से मानव रहित खुदाई मशीनों के लिए तैयार, ट्रैक्टरों, क्रेन और वाहनों, यह समाधान जंगलों, कठोर इलाकों और शहरी सेटिंग्स में 1-5 किमी की दूरी पर निर्बाध संचार सुनिश्चित करता है।
प्रमुख विशेषताएं
|
 |
पॉइंट-टू-मल्टीपॉइंट कनेक्टिविटी
कई हवाई ट्रांसमीटर भेजने का समर्थन करता हैएचडी वीडियोऔरटीटीएल डेटाएक एकल ग्राउंड-आधारित रिसीवर के लिए, केंद्रीकृत निगरानी और नियंत्रण सुनिश्चित करना।
एनएलओएस वातावरण के लिए अनुकूलित
घने जंगलों, ऊबड़-खाबड़ इलाकों और जटिल शहरी वातावरण सहित बाधाग्रस्त संचार परिदृश्यों में उत्कृष्टता प्राप्त करता है।
स्मार्ट एंटीना एमआईएमओ प्रौद्योगिकी
प्रदान करता हैवास्तविक समय HD वीडियो प्रसारणऔरब्रॉडबैंड ईथरनेट कनेक्टिविटीके डेटा दर पर30 एमबीपीएस.
हल्का और कॉम्पैक्ट डिज़ाइन
वजन सिर्फ150 ग्राम, यह मानव रहित मशीनरी में एकीकरण के लिए आदर्श है जहां वजन दक्षता महत्वपूर्ण है।
सुरक्षित संचार विकल्प
उपलब्ध है5Wऔर10Wशक्ति संस्करण, सक्षमएन्क्रिप्टेड संचारमेंजटिल आरएफ वातावरण.
आवेदन
बिंदु से कई बिंदुओं तक लंबी दूरी की संचार
विद्युत और जल विज्ञान लाइन गश्ती निगरानी
अग्निशमन, सीमा रक्षा और सैन्य के लिए आपातकालीन संचार
समुद्री संचार, डिजिटल तेल क्षेत्र, बेड़े का गठन
विनिर्देश
|
सामान्य |
मैकेनिकल |
||
| प्रौद्योगिकी | टीडी-एलटीई एक्सेस टेक्नोलॉजी पर आधारित वायरलेस | तापमान | -20+55°C |
| एन्क्रिप्शन | ZUC/SNOW3G/AES (128/256) वैकल्पिकLayer-2 एन्क्रिप्शन | आयाम | 116*70*17 मिमी |
| दिनांक दर | 30 एमबीपीएस | वजन | 100 ग्राम |
| संवेदनशीलता | -103dBm | ||
| रेंज | 50 किमी (हवा से जमीन तक) | सामग्री | सिल्वर एनोडाइज्ड एल्यूमीनियम |
| मोड | बिंदु से बहु-बिंदु | घुड़सवार | जहाज पर |
| MIMO | 2x2 MIMO |
शक्ति |
|
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | ||
| आरएफ पावर | 33 डीबीएम | वोल्टेज | DC 12V |
| विलंबता | अंत से अंतः 60ms-80ms | बिजली की खपत | 11 वाट |
| एंटी-जेएएम | स्वतः आवृत्ति कूद | ||
|
आवृत्ति |
इंटरफेस |
||
| 1.4Ghz | 1427.9-1447.9MHz | आरएफ | 2 x एसएमए |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | ईथरनेट | 1xJ30 |
| 2.4Ghz | 2401.5-2481.5 MHz | ||
| पावर इनपुट | 1xJ30 | ||
| टीटीएल डेटा | 1xJ30 | ||
| डिबग करें | 1xJ30 | ||
|
COMUART |
|
| विद्युत स्तर | 3.3V और 2.85V के साथ संगत |
| नियंत्रण डेटा | RS232 |
| बाउड दर | 115200 बीपीएस |
| प्रसारण मोड | पास-थ्रू मोड |
| प्राथमिकता स्तर | नेटवर्क पोर्ट से अधिक प्राथमिकता जब सिग्नल ट्रांसमिशन क्रूड होता है, नियंत्रण डेटा प्राथमिकता में प्रेषित किया जाएगा |
| नोटः 1प्रसारण और प्राप्त करने वाले डेटा नेटवर्क में प्रसारित किए जाते हैं। सफल नेटवर्किंग के बाद, प्रत्येक FDM-605PTM इकाई सीरियल डेटा प्राप्त कर सकती है। 2. यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करने की आवश्यकता है |
|
|
संवेदनशीलता |
||
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
|
|
