| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-615PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
लंबी दूरी के वीडियो और डेटा ट्रांसमिशन के लिए उन्नत एफएचएसएस संचार डेटा लिंक
विवरण

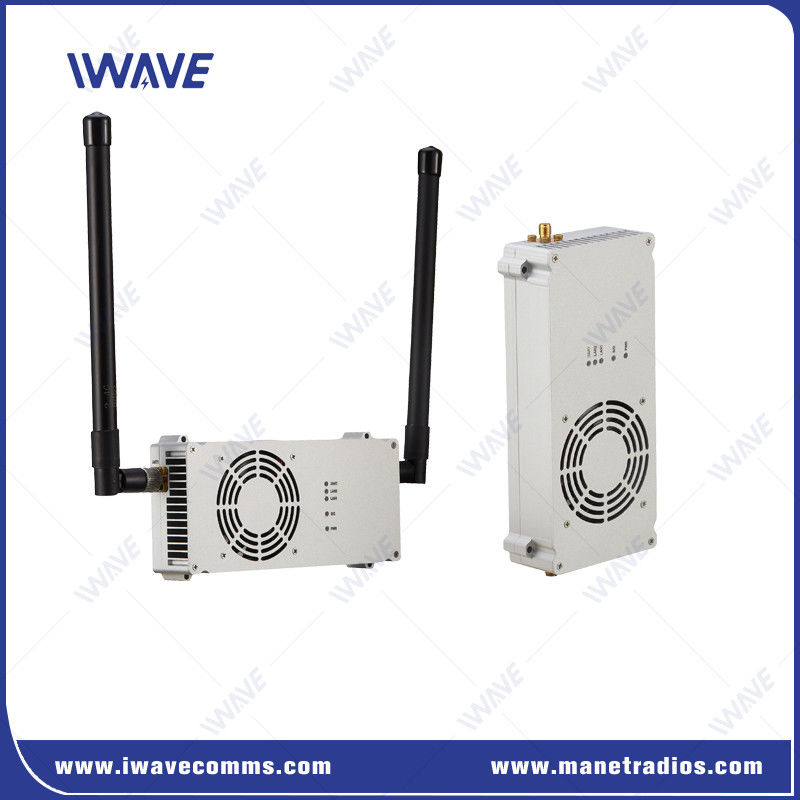

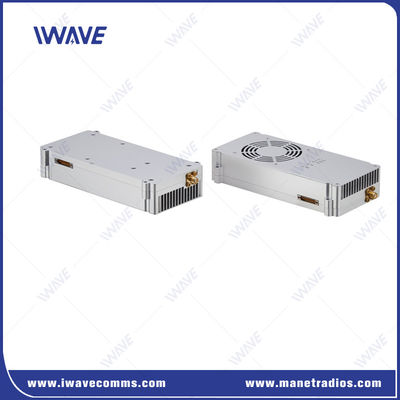

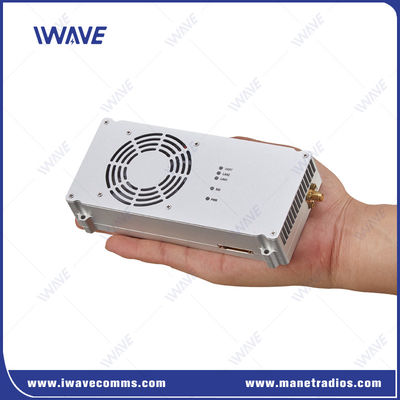

दFDM-615PTMएक उन्नत वायरलेस संचार मॉड्यूल हैफ्रीक्वेंसी हॉपिंग स्प्रेड स्पेक्ट्रम (FHSS)शोर और व्यवधान के लिए बेहतर प्रतिरक्षा के लिए प्रौद्योगिकी। यह विश्वसनीय, लंबी दूरी,फुल-डुप्लेक्स ईथरनेट/सीरियल संचारएक कॉम्पैक्ट और मजबूत रूप कारक में, यह सूक्ष्म मानव रहित प्लेटफार्मों के लिए आदर्श बनाता है।
प्रमुख विशेषताएं
|
प्रमुख विशेषताएं:
दूरगामी संचार
स्पष्ट और स्थिर प्रस्तावएनएलओएस वीडियो प्रसारणके दायरे के साथ1-10 किमीग्राउंड-टू-ग्राउंड अनुप्रयोगों के लिए
उच्च-परिभाषा वीडियो प्रसारण
वास्तविक समय का समर्थन करता हैHD 1080P60 वीडियो स्ट्रीमिंगके डेटा दरों पर8-12 एमबीपीएस1-10 किमी की दूरी पर।
लघु विलंबता
की अति-कम विलंबता की विशेषताएं60ms से 80ms तक, निर्बाध नियंत्रण और वास्तविक समय में वीडियो निगरानी सुनिश्चित करता है।
बहु-आवृत्ति संचालन
में कार्य करता हैयूएचएफ, एल बैंड और एस बैंड, जिसमें आवृत्ति विकल्प शामिल हैं800MHzऔर1.4GHz.
उपयोग करता हैस्वचालित आवृत्ति हॉपिंग स्प्रेड स्पेक्ट्रम (FHSS)इष्टतम चैनल चयन और हस्तक्षेप से बचने के लिए।
आवेदन
IWAVE लॉगिंग मशीनों और केबल यार्डिंग सिस्टम के लिए लंबी दूरी की गैर-लाइन ऑफ दृष्टि वीडियो ट्रांसमीटर रिसीवर सिस्टम प्रदान करता है।केबल यार्ड प्रणाली अक्सर खड़ी इलाके में पेड़ों को काटने के लिए पसंदीदा फसल काटने की प्रणाली होती है।जबकि लकड़ी काटने गाड़ी हमेशा लकड़ी लेने के लिए दूर ले जाने की जरूरत है और इस दूरी उत्तल इलाके पर काम करते समय दृष्टि की रेखा से बाहर हो सकता है. चालक केबिन के अंदर स्थित ऑपरेटर को लॉगिंग कार के बारे में एक वीडियो स्क्रीन का निरीक्षण करने की आवश्यकता है ताकि वह लॉगिंग मशीनों को सुरक्षित और कुशलता से संचालित कर सके।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 100 किमी-150 किमी ((हवा से जमीन तक) | |
| क्षमता | 32 नोड्स | |
| एनएलओएस रेंज | जमीन से जमीन के बीच 5-10 किमी | |
| आरएफ शक्ति | 10 वाट | |
| विलंबता | अंत से अंतः 60ms-80ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| विरोधी जाम | स्वतः आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| शक्ति | ||
| पावर इनपुट | डीसी 24V±10% | |
| बिजली की खपत | 30 वाट | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | l नेटवर्क पोर्ट से अधिक प्राथमिकता। जब सिग्नल ट्रांसमिशन क्रूड होता है, तो नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः* प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-615PTM नोड सीरियल डेटा प्राप्त कर सकता है।* यदि आप भेजने के बीच अंतर करना चाहते हैं, तो आप इस प्रकार की जानकारी प्राप्त कर सकते हैं।प्राप्त करना और नियंत्रण करना, आप अपने आप को प्रारूप को परिभाषित करने की जरूरत है | ||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xJ30 | |
| COMUART | 1xJ30 | |
| शक्ति | 1xJ30 | |
| डिबग करें | 1xJ30 | |
|
|
