| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-615PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

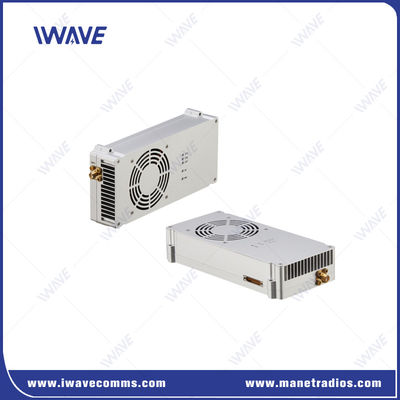

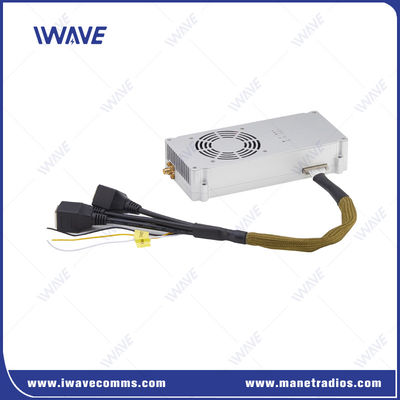

मानव रहित खुदाई मशीनों के लिए वायरलेस डिजिटल वीडियो ट्रांसमीटर
विवरण
दFDM-615PTMएक उन्नत वायरलेस संचार मॉड्यूल हैफ्रीक्वेंसी हॉपिंग स्प्रेड स्पेक्ट्रम (FHSS)शोर और व्यवधान के लिए बेहतर प्रतिरक्षा के लिए प्रौद्योगिकी। यह विश्वसनीय, लंबी दूरी,फुल-डुप्लेक्स ईथरनेट/सीरियल संचारएक कॉम्पैक्ट और मजबूत रूप कारक में, यह सूक्ष्म मानव रहित प्लेटफार्मों के लिए आदर्श बनाता है।
दFDM-615PTMके लिए अंतिम समाधान हैसुरक्षित, उच्च गुणवत्ता वाला वायरलेस संचारसूक्ष्म मानव रहित प्लेटफार्मों पर, जो महत्वपूर्ण संचालन के लिए विश्वसनीयता, बहुमुखी प्रतिभा और प्रदर्शन प्रदान करते हैं।
प्रमुख विशेषताएं
|
प्रमुख विशेषताएं:
दूरगामी संचार
स्पष्ट और स्थिर प्रस्तावएनएलओएस वीडियो प्रसारणके दायरे के साथ1-10 किमीग्राउंड-टू-ग्राउंड अनुप्रयोगों के लिए
एन्क्रिप्टेड ट्रांसमिशन
गोद लेता हैAES128 एन्क्रिप्शनवीडियो फ़ीड को अनधिकृत पहुंच या अवरोधन से बचाने के लिए।

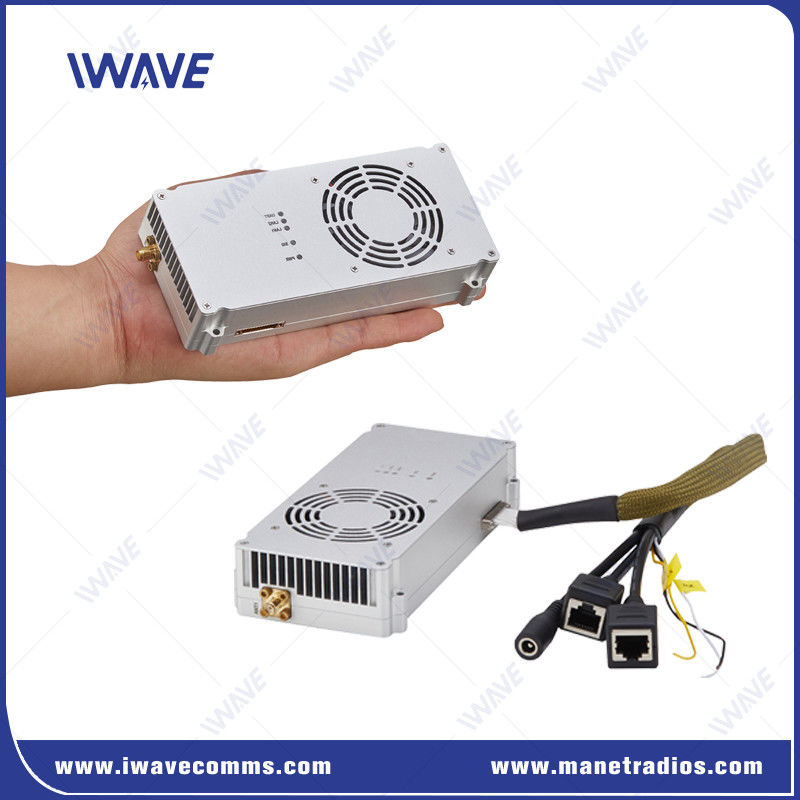

कॉम्पैक्ट और हल्के डिजाइन
वजन सिर्फ280 ग्राम, यह प्रदान करते हुए छोटे मानव रहित प्लेटफार्मों में एकीकरण के लिए एकदम सही है10 वाट प्रेषण शक्ति.
प्लग एंड प्ले
एक उपयोगकर्ता के अनुकूल सेटअप प्रक्रिया के साथ तैनाती को सरल करता है, जटिल बाध्यकारी प्रक्रियाओं की आवश्यकता को समाप्त करता है।
गतिशील आवृत्ति और शक्ति नियंत्रण
स्वचालित रूप से समायोजित करता हैआवृत्ति चयनऔरप्रसारण शक्तिहस्तक्षेप को कम करने और प्रदर्शन को अनुकूलित करने के लिए आरएफ वातावरण की स्थितियों के आधार पर।
आवेदन
स्वायत्त मानव रहित प्लेटफार्म
मानव रहित के लिए डिज़ाइन किया गयाखुदाई मशीनें, ट्रैक्टर, क्रेन, रोबोट और वाहन, विश्वसनीय वीडियो और टेलीमेट्री संचार सुनिश्चित करता है।
औद्योगिक एवं सामरिक परिचालन
इसमें संचालन का समर्थन करता हैकठोर आरएफ वातावरणशहरी, वन और पहाड़ी क्षेत्रों सहित।
OEM एकीकरण
प्रदान करता हैएपीआई दस्तावेजऔरअनुसंधान एवं विकास का मजबूत समर्थनOEM के लिए माध्यमिक विकास और निर्बाध एकीकरण की सुविधा के लिए।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 100 किमी-150 किमी ((हवा से जमीन तक) | |
| क्षमता | 32 नोड्स | |
| एनएलओएस रेंज | जमीन से जमीन के बीच 5-10 किमी | |
| आरएफ शक्ति | 10 वाट | |
| विलंबता | अंत से अंतः 60ms-80ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| विरोधी जाम | स्वतः आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| शक्ति | ||
| पावर इनपुट | डीसी 24V+-10% | |
| बिजली की खपत | 30 वाट | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | l नेटवर्क पोर्ट से अधिक प्राथमिकता। जब सिग्नल ट्रांसमिशन क्रूड होता है, तो नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः* प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-615PTM नोड सीरियल डेटा प्राप्त कर सकता है।* यदि आप भेजने के बीच अंतर करना चाहते हैं, तो आप इस प्रकार की जानकारी प्राप्त कर सकते हैं।प्राप्त करना और नियंत्रण करना, आप अपने आप को प्रारूप को परिभाषित करने की जरूरत है | ||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xJ30 | |
| COMUART | 1xJ30 | |
| शक्ति | 1xJ30 | |
| डिबग करें | 1xJ30 | |
|
|
