| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6802पीटीएम |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

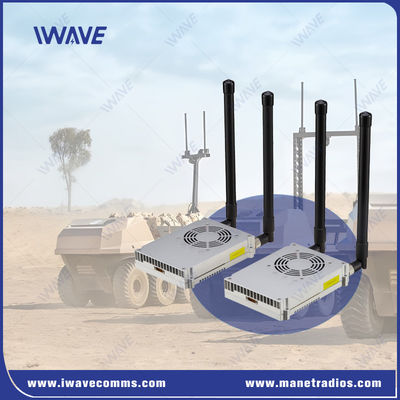

100 एमबीपीएस एमआईएमओ ((2x2) यूजीवी और यूएवी के लिए आईपी डिजिटल डेटा लिंक कई कैमरों के लिए
विवरण
FDM-6802PTM एक वायरलेस ट्रांसमिशन उत्पाद है जिसे IWAVE द्वारा परिपक्व SOC चिपसेट, 2 वाट की शक्ति, 2X2 MIMO पर आधारित डिजाइन किया गया है। यह HD वीडियो का वायरलेस संचार लिंक प्रदान करता है,आईपी पर आधारित डेटा और सीरियल कंट्रोल डेटा.
एफडीएम-6802पीTM को सीए (कैरियर एग्रीगेशन), एमआईएमओ प्रौद्योगिकियों पर आधारित बनाया गया है। यह किसी भी वाहक के बेस स्टेशन पर निर्भर नहीं है।यह डिजिटल डेटा लिंक 600 मेगाहर्ट्ज और 1 मेगाहर्ट्ज में एक मजबूत और सुरक्षित लिंक प्रदान करता है।.4G आवृत्ति बैंड.FDM-6802PTM कर सकते हैं100 एमबीपीएस की संचरण दर के साथ वास्तविक समय एचडी वीडियो और ब्रॉडबैंड ईथरनेट कनेक्शन प्रदान करना।
इसका केवल 273 ग्राम वजन के साथ वीटीओएल/फिक्स्ड विंग ड्रोन/हेलीकॉप्टर वायरलेस ट्रांसमिशन के लिए आवेदन करने में बहुत फायदे हैं।
प्रमुख विशेषताएं
बैंडविड्थः 1.4Mhz/3Mhz/5Mhz/10Mhz/20Mhz
प्रसारण शक्तिः 33dBm
समर्थन 800Mhz/1.4Ghz आवृत्ति विकल्प
हवा से जमीन तक 50 किमी की दूरी
एनएलओएस 1 किमी-5 किमी जमीन से जमीन की दूरी
स्वचालित शक्ति नियंत्रण
स्वतः आवृत्ति बिंदु नियंत्रण
J30 इंटरफेस के माध्यम से ईथरनेट संचार
J30 इंटरफेस के माध्यम से RS232 संचार
आयाम और वजनः W: 273g/D:130*100*25 मिमीमिमी
विरोधी जामिंग: एफएचएसएस ((फ्रीक्वेंसी हॉपिंग स्प्रेड स्प्रेक्ट्रम)
एफडीएम-6802पीTM आवृत्ति hopping कार्य प्राप्त करने के लिए IWAVE टीम के विशिष्ट एल्गोरिथ्म और तंत्र को अपनाता है।
काम के दौरान, FDM-6802PTM आंतरिक रूप से प्राप्त संकेत शक्ति RSRP, संकेत-शोर अनुपात SNR, और बिट त्रुटि दर SER जैसे कारकों के आधार पर वर्तमान लिंक की गणना और मूल्यांकन करेगा।यदि उसके निर्णय की शर्त पूरी हो जाती है, यह आवृत्ति हॉपिंग करेगा और सूची से एक इष्टतम आवृत्ति बिंदु का चयन करेगा।
आवृत्ति हॉपिंग करना या नहीं, वायरलेस स्थिति पर निर्भर करता है। यदि वायरलेस स्थिति अच्छी है, तो आवृत्ति हॉपिंग तब तक नहीं की जाएगी जब तक कि निर्णय की शर्त पूरी नहीं हो जाती।
अनुप्रयोग:
एचडी वीडियो और डाटा ट्रांसमिशनःवीडियो स्ट्रीमिंग, टेलीमेट्री और नियंत्रण के लिए स्थिर और सुरक्षित संचार लिंक सुनिश्चित करता है।
गतिशील नेटवर्क वातावरणःतेजी से बदलते, उच्च मांग वाले वायरलेस वातावरण के लिए आदर्श।
औद्योगिक और सामरिक उपयोगःड्रोन, स्वायत्त वाहनों और अन्य महत्वपूर्ण प्रणालियों में अनुप्रयोगों का समर्थन करता है जिन्हें मजबूत, लंबी दूरी के संचार की आवश्यकता होती है।
विनिर्देश
|
सामान्य |
ताररहित |
|||
|
प्रौद्योगिकी |
टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस |
संचार |
1T1R |
|
|
वीडियो प्रसारण |
1080p एचडी वीडियो ट्रांसमिशन, एच.264/एच.265 अनुकूली |
आईपी डेटा प्रसारण |
आईपी पैकेट के आधार पर डेटा संचरण का समर्थन करता है |
|
|
एन्क्रिप्शन |
ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 |
डेटा लिंक |
पूर्ण दोहरी संचार |
|
|
डेटा दर |
अधिकतम 100 एमबीपीएस ((अपलिंक और डाउनलिंक) |
ऊपर और नीचे का अनुपात |
2D3U/3D2U/4D1U/1D4U |
|
|
रेंज |
UGV: 5-10KM जमीन से जमीन तक (LOS) |
स्वचालित पुनर्निर्माण श्रृंखला |
लिंक विफलता के बाद स्वचालित लिंक पुनर्स्थापना/लिंक विफलता के बाद नेटवर्क को फिर से तैनात करना |
|
|
क्षमता |
64 नोड्स |
संवेदनशीलता |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20MHZ |
-102dBm |
|
संचरण शक्ति |
2 वाट |
10MHZ |
-100dBm |
|
|
विलंबता |
एयर इंटरफेस देरी<30ms |
5MHZ |
-96dBm |
|
|
मॉड्यूलेशन |
QPSK, 16QAM, 64QAM |
600MHZ |
20MHZ |
-102dBm |
|
अवरोधन विरोधी |
आवृत्ति हॉपिंग और अनुकूलन मॉड्यूलेशन |
10MHZ |
-100dBm |
|
|
बैंडविड्थ |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96dBm |
|
|
बिजली की खपत |
30 वाट |
आवृत्ति विकल्प |
||
|
पावर इनपुट |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
आयाम |
86*120*24.2 मिमी |
600Mhz |
634Mhz-674Mhz |
|
|
मैकेनिकल |
||
|
कार्य तापमान |
-20°C~+55°C |
|
|
आयाम |
130*100*25 मिमी ((एंटेना शामिल नहीं है) |
|
|
वजन |
273 ग्राम |
|
|
इंटरफेस |
||
|
आरएफ |
2 x एसएमए |
|
|
ईथरनेट |
1xईथरनेट |
|
|
COMUART |
3xसीरियल पोर्ट |
1. डीबग सीरियल पोर्ट |
|
शक्ति |
1xDC इनपुट |
DC24V-27V |
|
कमांड इंटरफ़ेस |
एटी कमांड कॉन्फ़िगरेशन |
एटी कमांड कॉन्फ़िगरेशन के लिए एपीआई/एचटीटीपी/यूएआरटी |
|
कॉन्फ़िगरेशन प्रबंधन |
वेबयूआई, एपीआई और प्रबंधन सॉफ्टवेयर के माध्यम से समर्थन विन्यास |
|
|
कार्य मोड |
टीसीपी सर्वर मोड |
जब एक टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन के लिए प्रतीक्षा करता है।
lजब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है.
lTCP सर्वर, TCP क्लाइंट, UDP, UDP मल्टीकास्ट, TCP सर्वर/क्लाइंट सह-अस्तित्व, MQTT
|
|
बाउड दर |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
प्रोटोकॉल |
ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645, पास-थ्रू मोड |
|
|
प्रणाली प्रबंधन |
WATCHDOG फ़ंक्शन का समर्थन करता है, सभी सिस्टम-स्तरीय अपवादों की पहचान की जा सकती है और स्वचालित रूप से रीसेट किया जा सकता है |
|
|
|
