| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FD-7802MT |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी |

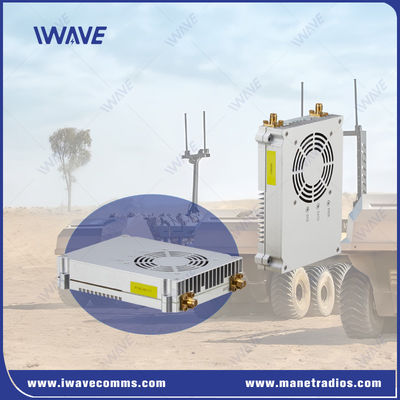

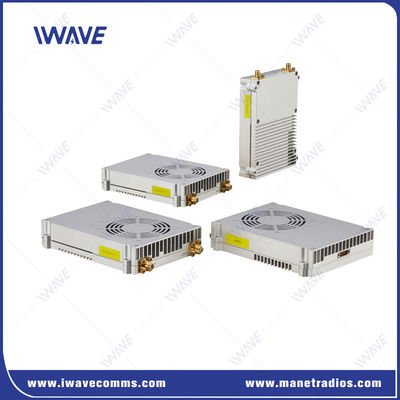

मानव रहित प्रणाली के लिए आईपी मेश रेडियो 5 किमी एनएलओएस वीडियो और नियंत्रण डेटा
विवरण
एफडी-7802एमटी उच्चतर परत अनुप्रयोगों जैसे वीडियो और डेटा के लिए आईपी पारदर्शी संचरण चैनल प्रदान करने के लिए मेश नेटवर्किंग मोड को अपनाता है।
FD-7802MT 100Mbps डेटा ट्रांसमिशन दर का समर्थन करता है, यह विशेष रूप से एक ड्रोन पर कई कैमरों के लिए बनाया गया है,इसकी उच्च बैंडविड्थ ((100Mbps) एक ही समय में नियंत्रण ग्राउंड स्टेशन को प्रेषित किया जा करने के लिए कई वीडियो धाराओं का समर्थन कर सकते हैंयह कठोर और बाधाओं वाले वातावरण में 1-5 किमी एनएलओएस ट्रांसमिशन दूरी का भी समर्थन कर सकता है।
FD-7802MT मिशन-क्रिटिकल संचार आवश्यकताओं के लिए एक आदर्श समाधान है, जो जटिल, गैर-लाइन-ऑफ-सीजन वातावरण में मजबूत, सुरक्षित और स्केलेबल कनेक्टिविटी प्रदान करता है। इसकी अनुकूलन क्षमता,तैनाती में आसानी, और उच्च-प्रदर्शन क्षमताओं इसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए एक उत्कृष्ट विकल्प बनाते हैं।
विशेषताएं
लचीला तैनातीः उच्च संगतता, कम बिजली की खपत और उच्च बैंडविड्थ के साथ तेजी से नेटवर्क निर्माण की अनुमति देता है, जो विभिन्न चुनौतीपूर्ण वातावरणों में तेजी से तैनाती सुनिश्चित करता है।
मल्टी-हॉप कनेक्टिविटीः मल्टी-हॉप रिले का समर्थन करता है, जिससे यह बड़े या अवरुद्ध क्षेत्रों में विस्तारित संचार रेंज के लिए आदर्श हो जाता है।
एमआईएमओ मोड का समर्थन करने के अलावा, एफडी-7802एमटी एलटीई-ए की सीए तकनीक (कैरियर एग्रीगेशन) का भी उपयोग करता है। एफडी-7802एमटी दोहरी वाहक का समर्थन करता है और 40MHz की अधिकतम ऑपरेटिंग बैंडविड्थ का समर्थन कर सकता हैः 2X20MHz।
Wएमआईएमओ मोड की तुलना में, सीए मोड में डिवाइस एंटेना के स्थापना स्थान और दूरी पर कोई प्रतिबंध नहीं है,उच्च बैंडविड्थ डेटा संचरण प्राप्त करने के लिए तैनाती को अधिक लचीला और आसान बनाना.
यह मजबूत डिजिटल डेटा लिंक 600 मेगाहर्ट्ज और 1.4 जी आवृत्ति बैंड में एक मजबूत और सुरक्षित लिंक प्रदान करता है

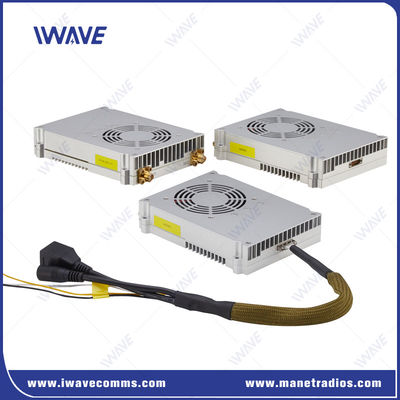

J30 एविएशन प्लग इंटरफेसः FD-7802MT में एक मजबूत J30 एविएशन प्लग इंटरफेस है, जो स्थायित्व और कनेक्शन की आसानी सुनिश्चित करता है।
कई संचार विकल्पः ईथरनेट और सीरियल पोर्ट संचार दोनों का समर्थन करता है, विभिन्न उपकरणों के साथ एकीकरण के लिए लचीलापन प्रदान करता है।
वायर्ड ईथरनेट एक्सेसः स्थिर, उच्च गति डेटा संचरण और नियंत्रण के लिए विश्वसनीय ईथरनेट कनेक्टिविटी प्रदान करता है।
आवेदन
स्वायत्त मानव रहित प्लेटफार्म
यह मानव रहित खुदाई मशीनों, ट्रैक्टरों, क्रेन, रोबोटों और वाहनों के लिए डिज़ाइन किया गया है, जो विश्वसनीय वीडियो और टेलीमेट्री संचार सुनिश्चित करता है।
औद्योगिक एवं सामरिक परिचालन
शहरी, वन और पहाड़ी क्षेत्रों सहित कठोर आरएफ वातावरण में संचालन का समर्थन करता है।
OEM एकीकरण
माध्यमिक विकास और निर्बाध एकीकरण की सुविधा के लिए OEM के लिए एक एपीआई दस्तावेज और मजबूत आर एंड डी समर्थन प्रदान करता है।
विनिर्देश
|
सामान्य |
ताररहित |
|||
|
प्रौद्योगिकी |
टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस |
संचार |
1T1R 1T2R 2T2R |
|
|
वीडियो प्रसारण |
1080p एचडी वीडियो ट्रांसमिशन, एच.264/एच.265 अनुकूली |
आईपी डेटा प्रसारण |
आईपी पैकेट के आधार पर डेटा संचरण का समर्थन करता है |
|
|
एन्क्रिप्शन |
ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 |
डेटा लिंक |
पूर्ण दोहरी संचार |
|
|
डेटा दर |
अधिकतम 100 एमबीपीएस ((अपलिंक और डाउनलिंक) |
ऊपर और नीचे का अनुपात |
2D3U/3D2U/4D1U/1D4U |
|
|
रेंज |
UGV: 5-10KM जमीन से जमीन तक (LOS) यूजीवी: 1-3 किमी जमीन से जमीन तक (एनएलओएस) |
स्वचालित पुनर्निर्माण श्रृंखला |
लिंक विफलता के बाद स्वचालित लिंक पुनर्स्थापना/लिंक विफलता के बाद नेटवर्क को फिर से तैनात करना |
|
|
क्षमता |
64 नोड्स |
संवेदनशीलता |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20MHZ |
-102dBm |
|
संचरण शक्ति |
2 वाट |
10MHZ |
-100dBm |
|
|
विलंबता |
एयर इंटरफेस देरी<30ms |
5MHZ |
-96dBm |
|
|
मॉड्यूलेशन |
QPSK, 16QAM, 64QAM |
600MHZ |
20MHZ |
-102dBm |
|
अवरोधन विरोधी |
आवृत्ति हॉपिंग और अनुकूलन मॉड्यूलेशन |
10MHZ |
-100dBm |
|
|
बैंडविड्थ |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96dBm |
|
|
बिजली की खपत |
30 वाट |
आवृत्ति विकल्प |
||
|
पावर इनपुट |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
आयाम |
130*100*25 मिमी ((एंटेना शामिल नहीं है) |
600Mhz |
566Mhz-678Mhz |
|
|
मैकेनिकल |
||
|
कार्य तापमान |
-20°C~+55°C |
|
|
आयाम |
130*100*25 मिमी ((एंटेना शामिल नहीं है) |
|
|
वजन |
273 ग्राम |
|
|
इंटरफेस |
||
|
आरएफ |
2 x एसएमए |
|
|
ईथरनेट |
1xईथरनेट |
|
|
COMUART |
3xसीरियल पोर्ट |
1. डीबग सीरियल पोर्ट 2. आधार सीरियल पोर्ट (केवल टीसीपी/यूडीपी का समर्थन) 3. सीरियल पोर्ट का विस्तार करें |
|
शक्ति |
1xDC इनपुट |
DC24V-27V |
प्रश्न और उत्तर
प्रश्न: FD-7802MT द्वारा समर्थित मुख्य संचार इंटरफेस क्या हैं?
A:FD-7802MT का समर्थन करता हैः
उच्च गति डेटा संचरण के लिए ईथरनेट संचार।
विभिन्न उपकरणों के साथ एकीकरण के लिए सीरियल पोर्ट संचार (RS232) ।
J30 विमानन प्लग इंटरफेस कठिन वातावरण में विश्वसनीय, सुरक्षित कनेक्शन के लिए।
प्रश्न: एफडी-7802एमटी हस्तक्षेप से कैसे निपटता है?
A:FD-7802MTरोजगार देता हैस्वचालित आवृत्ति हॉपिंग (FHSS)औरअनुकूलन मॉड्यूलेशनहस्तक्षेप को कम करने के लिए तकनीकें। यह डिवाइस को गतिशील रूप से सर्वोत्तम उपलब्ध आवृत्ति पर स्विच करने और आरएफ शोर और भीड़भाड़ वाले वातावरण में स्थिर संचार बनाए रखने की अनुमति देता है।
|
|
