| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6802पीटीएम |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

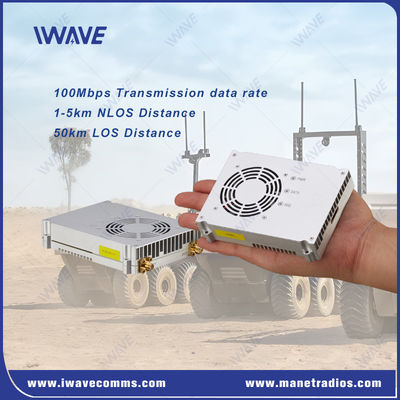

एचडी वीडियो और डेटा संचार के लिए 100 एमबीपीएस वायरलेस पॉइंट टू मल्टी-पॉइंट ट्रांससीवर
विवरण

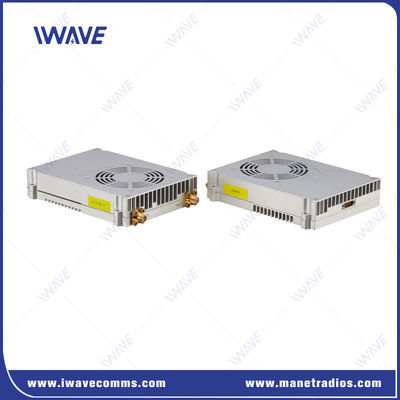

FDM-6802PTM एक वायरलेस ट्रांसमिशन उत्पाद है जिसे IWAVE द्वारा परिपक्व SOC चिपसेट, 2 वाट की शक्ति, 2X2 MIMO पर आधारित डिज़ाइन किया गया है। HD वीडियो का वायरलेस संचार लिंक प्रदान करता है,आईपी पर आधारित डेटा और सीरियल कंट्रोल डेटा. एफडीएम-6802पीTM को सीए (कैरियर एग्रीगेशन), एमआईएमओ प्रौद्योगिकियों पर आधारित बनाया गया है। यह किसी भी वाहक के बेस स्टेशन पर निर्भर नहीं है।यह डिजिटल डेटा लिंक 600 मेगाहर्ट्ज और 1 मेगाहर्ट्ज में एक मजबूत और सुरक्षित लिंक प्रदान करता है।.4G आवृत्ति बैंड ईथरनेट और पूर्ण डुप्लेक्स टेलीमेट्री डेटा संचरण का समर्थन करता है।यह विरोधी हस्तक्षेप के लिए स्वचालित आवृत्ति hopping प्रौद्योगिकी ((FHSS) और अनुकूली मॉड्यूलेशन को अपनाता है. 64 नोड्स के साथ एक बिंदु से बिंदु और बिंदु से बहु बिंदु नेटवर्क बनाता है.
प्रमुख विशेषताएं
|
|
प्रौद्योगिकी लाभ
FDM-6802PTM कैरियर एग्रीगेशन टेक्नोलॉजी CA टेक्नोलॉजी को अपनाता है जो 40MHz वायरलेस कैरियर बैंडविड्थ प्राप्त करने के लिए 20MHz बैंडविड्थ वाले दो कैरियर को एक साथ जोड़ सकता है,अपलिंक और डाउनलिंक ट्रांसमिशन दरों में प्रभावी सुधार, और पूरे वायरलेस ट्रांसमिशन सिस्टम की मजबूती और पर्यावरण अनुकूलन क्षमता को बढ़ाना।
1. एक बड़ा कुल बैंडविड्थ का समर्थन करता है, 20MHz + 20MHz कैरियर एग्रीगेशन का समर्थन करता है, और डेटा ट्रांसमिशन पीक दर 100Mbps से अधिक है।
2. निरंतर वाहक संचयन और गैर-निरंतर वाहक संचयन का समर्थन करता है, जो अधिक लचीला है।
3. विभिन्न बैंडविड्थ के वाहक एकत्रीकरण का समर्थन करता है, और वाहक एकत्रीकरण के बैंडविड्थ को समायोजित कर सकता है
पर्यावरणीय हस्तक्षेप और उपलब्ध स्पेक्ट्रम संसाधनों के अनुसार, विभिन्न परिदृश्यों के अनुकूलन को आसान बनाना।
4. एक एकल वाहक के हस्तक्षेप के बाद डेटा रुकावट से बचने के लिए विभिन्न वाहक पर पुनः प्रसारित करें।
5हस्तक्षेप मुक्त वाहक को अधिक प्रभावी ढंग से खोजने के लिए विभिन्न वाहक की आवृत्ति हॉपिंग का समर्थन करता है।
FDM-6802PTM क्यों चुनें?
उच्च बैंडविड्थःकम विलंबता के साथ वीडियो और डेटा संचार को कुशलतापूर्वक संभालता है।
विरोधी हस्तक्षेप:उन्नत एफएचएसएस और अनुकूली मॉड्यूलेशन चुनौतीपूर्ण आरएफ वातावरण में निर्बाध संचालन सुनिश्चित करता है।
प्लग-एंड-प्लेःस्वचालित विन्यास और गतिशील नेटवर्किंग के साथ तैनाती को सरल बनाता है।
टिकाऊ और लचीला:जे30 विमानन प्लग इंटरफेस और कई संचार विकल्प इसे विभिन्न कठोर अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
दFDM-6802PTMयह उन उद्योगों के लिए एक आदर्श समाधान है जिन्हें महत्वपूर्ण वीडियो और डेटा संचार कार्यों के लिए एक विश्वसनीय, अनुकूलन योग्य और उच्च प्रदर्शन वाली वायरलेस ट्रांसमिशन प्रणाली की आवश्यकता होती है।
|
कमांड इंटरफ़ेस |
एटी कमांड कॉन्फ़िगरेशन |
एटी कमांड कॉन्फ़िगरेशन के लिए एपीआई/एचटीटीपी/यूएआरटी |
|
कॉन्फ़िगरेशन प्रबंधन |
वेबयूआई, एपीआई और प्रबंधन सॉफ्टवेयर के माध्यम से समर्थन विन्यास |
|
|
कार्य मोड |
टीसीपी सर्वर मोड |
जब एक टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन के लिए प्रतीक्षा करता है।
lजब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है.
lTCP सर्वर, TCP क्लाइंट, UDP, UDP मल्टीकास्ट, TCP सर्वर/क्लाइंट सह-अस्तित्व, MQTT
|
|
बाउड दर |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
प्रोटोकॉल |
ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645, पास-थ्रू मोड |
|
|
प्रणाली प्रबंधन |
WATCHDOG फ़ंक्शन का समर्थन करता है, सभी सिस्टम-स्तरीय अपवादों की पहचान की जा सकती है और स्वचालित रूप से रीसेट किया जा सकता है |
|
विनिर्देश
|
सामान्य |
ताररहित |
|||
|
प्रौद्योगिकी |
टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस |
संचार |
1T1R |
|
|
वीडियो प्रसारण |
1080p एचडी वीडियो ट्रांसमिशन, एच.264/एच.265 अनुकूली |
आईपी डेटा प्रसारण |
आईपी पैकेट के आधार पर डेटा संचरण का समर्थन करता है |
|
|
एन्क्रिप्शन |
ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 |
डेटा लिंक |
पूर्ण दोहरी संचार |
|
|
डेटा दर |
अधिकतम 100 एमबीपीएस ((अपलिंक और डाउनलिंक) |
ऊपर और नीचे का अनुपात |
2D3U/3D2U/4D1U/1D4U |
|
|
रेंज |
UGV: 5-10KM जमीन से जमीन तक (LOS) |
स्वचालित पुनर्निर्माण श्रृंखला |
लिंक विफलता के बाद स्वचालित लिंक पुनर्स्थापना/लिंक विफलता के बाद नेटवर्क को फिर से तैनात करना |
|
|
क्षमता |
64 नोड्स |
संवेदनशीलता |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20MHZ |
-102dBm |
|
संचरण शक्ति |
2 वाट |
10MHZ |
-100dBm |
|
|
विलंबता |
एयर इंटरफेस देरी<30ms |
5MHZ |
-96dBm |
|
|
मॉड्यूलेशन |
QPSK, 16QAM, 64QAM |
600MHZ |
20MHZ |
-102dBm |
|
अवरोधन विरोधी |
आवृत्ति हॉपिंग और अनुकूलन मॉड्यूलेशन |
10MHZ |
-100dBm |
|
|
बैंडविड्थ |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96dBm |
|
|
बिजली की खपत |
30 वाट |
आवृत्ति विकल्प |
||
|
पावर इनपुट |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
आयाम |
86*120*24.2 मिमी |
600Mhz |
634Mhz-674Mhz |
|
|
मैकेनिकल |
||
|
कार्य तापमान |
-20°C~+55°C |
|
|
आयाम |
130*100*25 मिमी ((एंटेना शामिल नहीं है) |
|
|
वजन |
273 ग्राम |
|
|
इंटरफेस |
||
|
आरएफ |
2 x एसएमए |
|
|
ईथरनेट |
1xईथरनेट |
|
|
COMUART |
3xसीरियल पोर्ट |
1. डीबग सीरियल पोर्ट |
|
शक्ति |
1xDC इनपुट |
DC24V-27V |
|
|
