| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफआईएम-2450 |
| एमओक्यू: | 1SET |
| प्रसव का समय: | 7-14 दिन |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन, मनीग्राम |

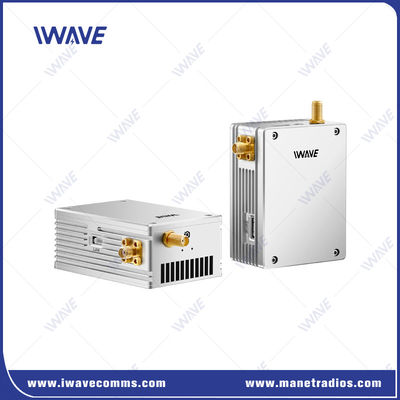

2.4GHz 50km यूएवी/एफपीवी/फिक्स्ड विंग ड्रोन वायरलेस एचडीएमआई सीओएफडीएम ट्रांसमीटर रिसीवर
उन्नत मिनी लिंक प्रणाली (एफआईएम-2450) एक उन्नत डिजिटल डेटा और वीडियो लिंक प्रणाली है जिसे मिनी यूएवी और छोटे आकार के सामरिक यूएएस के साथ-साथ यूजीवी के लिए डिज़ाइन किया गया है।यह अधिक सख्त SWaP आवश्यकताओं वाले ऐसे प्लेटफार्मों के लिए आदर्श है.
खुली वास्तुकला प्रणाली पूर्ण डुप्लेक्स वाइडबैंड, त्रुटि सुधार तकनीक और उच्च दर संचार को सक्षम करती है, वास्तविक समय वीडियो छवियों, लैन और सीरियल डेटा को डाउनलिंक करने की क्षमता के साथ,और सेंसर की एक विस्तृत श्रृंखला से जानकारीउच्च स्पेक्ट्रल दक्षता और डेटा दर चयनशीलता के साथ, यह प्रणाली एक ही हवाई क्षेत्र के आसपास कई मानव रहित विमानों के संचालन की अनुमति देती है।
50 किमी तक की रेंज के साथ, एफआईएम-2450 युद्धक्षेत्र टोही और आईईडी का पता लगाने सहित विस्तारित यूएवी और यूजीवी मिशनों के लिए आदर्श है।
आवृत्ति विकल्प
| 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402 से 2482 MHz |
| 2.5Ghz | 2500 से 2570 मेगाहर्ट्ज़ |
विशेषताएं
|
|
आवेदनः

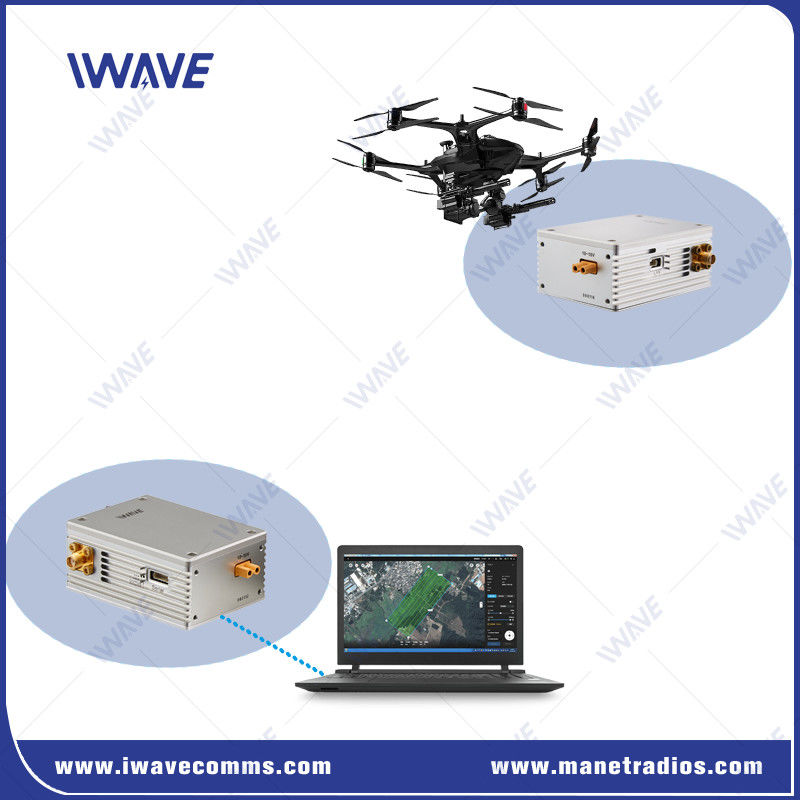

घटक: एकीकृत हवाई ट्रांसमीटर, ग्राउंड रिसीवर और दिशात्मक एंटीना (जैसे लंबी दूरी के लिए उच्च लाभ पैराबोलिक) ।
अनुप्रयोग:
कानून प्रवर्तन: ऑपरेशन के दौरान निगरानी (जैसे भीड़ निगरानी, संदिग्धों का पता लगाना) ।
आपातकालीन प्रतिक्रियाः अग्निशमन, खोज और बचाव के लिए लाइव हवाई फुटेज।
अवसंरचना की निगरानी: पाइपलाइनों, बिजली लाइनों या आपदा क्षेत्रों का निरीक्षण करना।
विनिर्देश
| आवृत्ति | 2.3Ghz | 2304 ~ 2390 MHz |
| 2.4Ghz | 2402 से 2482 MHz | |
| 2.5Ghz | 2500 से 2570 मेगाहर्ट्ज़ | |
| बैंडविड्थ | 2/4/8MHz | |
| आरएफ शक्ति | 2W (Bi-Amp, प्रत्येक पावर एम्पलीफायर की 2W पीक पावर) | |
| प्रसारण रेंज | 50 किमी | |
| प्रसारण दर |
1.5/3/6Mbps (वीडियो कोड स्ट्रीम और सीरियल डेटा) सर्वश्रेष्ठ वीडियो स्ट्रीमः 2.5 एमबीपीएस |
|
| बाउड दर | 115200 ((समायोज्य) | |
| आरएक्स संवेदनशीलता | -100/-95/-90 डीबीएम | |
| वायरलेस दोष सहिष्णुता एल्गोरिथ्म | वायरलेस बेसबैंड एफईसी फॉरवर्ड त्रुटि सुधार / वीडियो कोडेक सुपर त्रुटि सुधार | |
| वीडियो विलंबता |
एन्कोडिंग + ट्रांसमिशन + डिकोडिंग के लिए विलंबता 720P/60 <50 एमएस 1080P/60 <80ms |
|
| लिंक पुनर्निर्माण समय | <1s | |
| मॉड्यूलेशन | अपलिंक QPSK/डाउनलिंक QPSK | |
| वीडियो संपीड़न प्रारूप | एच.264 | |
| वीडियो रंग स्थान | 4:2:0 (विकल्प 4:2(२) | |
| एन्क्रिप्शन | AES128 | |
| प्रारंभ समय | 25 | |
| शक्ति | डीसी-12 वी (1018 वी) | |
| इंटरफेस |

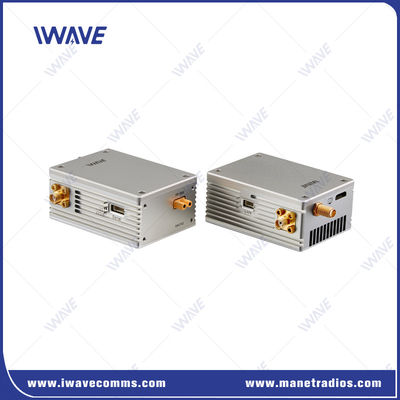

Tx और Rx पर इंटरफेस समान हैं
|
|
| संकेतक |
|
|
| बिजली की खपत |
Tx: 17W ((मैक्स) Rx: 6W |
|
| तापमान |
कार्यः -40 ~ + 85°C भंडारणः -55 ~ + 85°C |
|
| आयाम | Tx/Rx: 73.8 x 54 x 31 मिमी | |
| वजन | Tx/Rx: 160 ग्राम | |
| धातु के मामले का डिजाइन | सीएनसी प्रौद्योगिकी | |
| डबल एल्यूमीनियम मिश्र धातु खोल | ||
| संवाहक एनोडाइजिंग यान | ||
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
वीडियो
|
|
