| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6800 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 5-8 कार्य दिवस |
| भुगतान की शर्तें: | टी/टी, एल/सी |

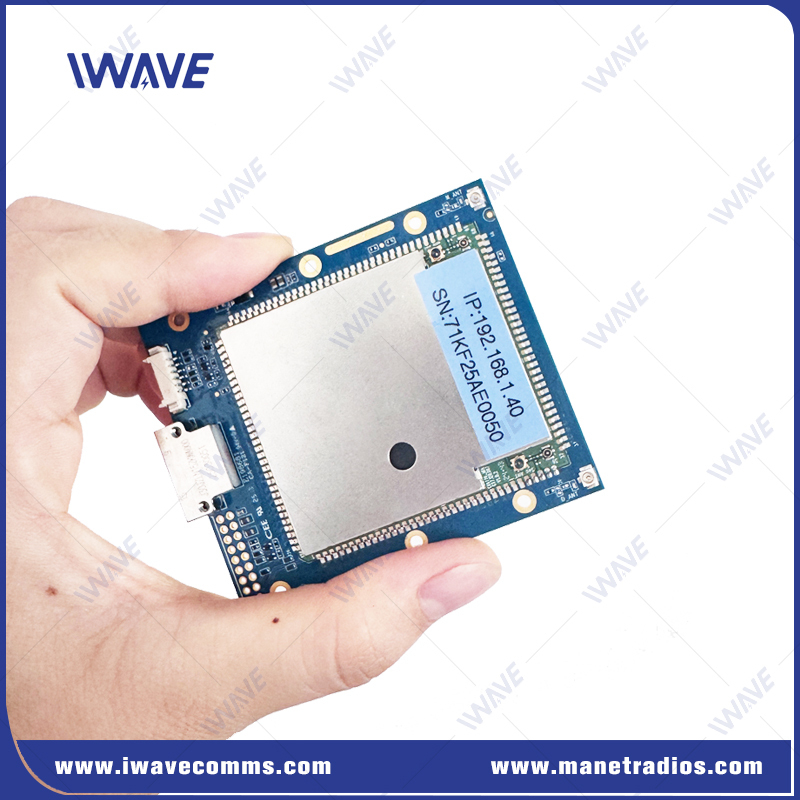

एनएलओएस यूजीवी और रोबोट के लिए 3 किमी वीडियो और रिमोट कंट्रोल डेटा लिंक
परिचय
|
मानव रहित प्रणालियों के लिए FDM-6800 सामरिक एसडीआर रेडियो - चुनौतीपूर्ण वातावरण में विश्वसनीय कनेक्टिविटी ड्रोन और यूजीवी के लिए मिशन-क्रिटिकल कम्युनिकेशन अगली पीढ़ी के सामरिक एसडीआर प्लेटफार्म विशेषताएंः ● उन्नत पीटीएमपी आर्किटेक्चरः मजबूत बिंदु से बहु बिंदु कनेक्टिविटी ● मल्टी-बैंड/मल्टी-वेवफॉर्म: किसी भी आरएफ वातावरण के अनुकूल ● सुरक्षित एसडीआर फाउंडेशनः विकसित खतरों के लिए सॉफ्टवेयर-परिभाषित लचीलापन ● एनएलओएस प्रदर्शनः दृष्टि रेखा के बाहर स्थितियों में लिंक बनाए रखता है यूजीवी-अनुकूलित संचार प्रणाली चरम परिस्थितियों में सिद्ध: ● बंद स्थान और भूमिगत कार्य ● भारी हस्तक्षेप वाली शहरी संरचनाएं ● लंबी दूरी के दूरस्थ मिशन |
|
यूजीवी संचार प्रणाली की मुख्य विशेषताएं
1. कम विलंबता
IWAVE की स्वामित्व वाली पॉइंट-टू-मल्टिपॉइंट तकनीक, एल्गोरिदम और तरंगों का उपयोग करके, विलंबता को अति-कम स्तर पर रखा जा सकता है,रोबोट और नियंत्रण केंद्र के बीच लगभग वास्तविक समय में डेटा ट्रांसमिशन को सक्षम करना.
2.उच्च थ्रूपुट
FDM-6800 कैरियर एग्रीगेशन टेक्नोलॉजी CA टेक्नोलॉजी को अपनाता है जो 40MHz वायरलेस कैरियर बैंडविड्थ प्राप्त करने के लिए 20MHz बैंडविड्थ वाले दो कैरियर को एक साथ जोड़ सकता है,अपलिंक और डाउनलिंक ट्रांसमिशन दरों में प्रभावी सुधार, और पूरे वायरलेस ट्रांसमिशन सिस्टम की स्थिरता और पर्यावरण अनुकूलन क्षमता को बढ़ाता है। 20MHz+20MHz कैरियर एग्रीगेशन का समर्थन करता है,और डेटा ट्रांसमिशन की चोटी दर 100Mbps से अधिक है
3साइबर-सुरक्षित, उच्च अखंडता डेटा संचरण
डेटा स्ट्रीम का दुर्भावनापूर्ण अवरोधन रोबोटिक प्रणालियों के लिए एक प्रमुख खतरा है जो महत्वपूर्ण डेटा और खुफिया जानकारी प्रसारित करने के लिए मोबाइल प्रौद्योगिकी का उपयोग करते हैं।IWAVE एक अद्वितीय तरंग रूप और AES एन्क्रिप्शन का उपयोग करता है ताकि यह सुनिश्चित हो सके कि आपके रोबोट संचार हमेशा सुरक्षित रहे.
4केंद्रीकृत नेटवर्क प्रबंधन एवं नियंत्रण
सहज ज्ञान युक्त प्रबंधन सॉफ्टवेयर एसएनआर, आरएसएसआई और अंतर-नोड दूरी जैसे महत्वपूर्ण मापदंडों को प्रदर्शित करते हुए वास्तविक समय नेटवर्क टोपोलॉजी विज़ुअलाइज़ेशन प्रदान करता है। उपयोगकर्ता कर सकते हैंः
● दूरस्थ रूप से आवृत्ति बैंड, एफएचएसएस मोड और नोड आईपी पते को कॉन्फ़िगर करें
●तीसरे पक्ष के प्लेटफार्म एकीकरण के लिए व्यापक एपीआई प्रलेखन का उपयोग करें
● एन्क्रिप्शन कुंजी, आवृत्तियों, बैंडविड्थ और क्वेरी सिस्टम की स्थिति (फर्मवेयर संस्करण, बाउड दर, आदि) को समायोजित करने के लिए एटी कमांड का उपयोग करें
●IWAVE मानव रहित प्रणाली के निर्बाध एकीकरण के लिए पूर्ण तकनीकी सहायता प्रदान करता है।
|
एफएचएसएस ((फ्रीक्वेंसी हॉपिंग स्प्रेड स्प्रेक्ट्रम) IWAVE के मालिकाना एल्गोरिदम और तंत्र का उपयोग करके FDM-6800 आंतरिक रूप से RSRP, SNR, और SER,ect के आधार पर वर्तमान लिंक गुणवत्ता की गणना और मूल्यांकन करेगा।प्रणाली आवृत्ति हॉपिंग शुरू करती है और अपने डेटाबेस से इष्टतम आवृत्ति बिंदु का चयन करती हैआवृत्ति कूद निष्पादन पूरी तरह से वास्तविक समय वायरलेस स्थितियों पर निर्भर करता हैः 1. जब लिंक गुणवत्ता स्थिर रहती है तो कोई कूद नहीं होता है 2. प्रणाली वर्तमान आवृत्ति को तब तक बनाए रखती है जब तक कि शर्तें स्विचिंग मानदंडों को पूरा नहीं करती हैं |
यूजीवी और रोबोट के लिए एनएलओएस 3 किमी वीडियो और रिमोट कंट्रोल डेटा लिंक का अनुप्रयोग
|
रोबोटिक मिशनों के लिए विश्वसनीय वायरलेस लिंक की आवश्यकता होती है जो उन परिदृश्यों में लगातार प्रदर्शन करते हैं जहां ऑपरेटर का हस्तक्षेप अव्यावहारिक से असंभव तक होता है।आईडब्ल्यूएवीई रेडियो ने दूरबीन रोबोटिक्स (एनएलओएस) में उत्कृष्टता हासिल की है, कठोर शहरी वातावरण और दूरस्थ स्थानों दोनों में मजबूत प्रदर्शन प्रदान करता है। ✔ SWaP-प्रतिबंधित मानव रहित प्रणाली ✔एचडी वीडियो की आवश्यकता वाले आईएसआर मिशन ✔जटिल इलाके में रोबोट संचालन ✔सुरक्षित लिंक की आवश्यकता वाले सामरिक तैनाती |
|
विनिर्देश
|
सामान्य |
वायरलेस |
||
| प्रौद्योगिकी | स्टार नेटवर्क IWAVE के स्वामित्व वाले टाइम स्लॉट फ्रेम संरचना और तरंग रूप पर आधारित है। | संचार | 1T1R1T2R2T2R |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 | डेटा लिंक | पूर्ण दोहरी संचार |
| डेटा दर | अधिकतम 100 एमबीपीएस ((अपलिंक और डाउनलिंक) | ऊपर और नीचे का अनुपात | 2D3U/3D2U/4D1U/1D4U |
| रेंज | दृष्टि रेखा से बाहर 1-3 किमी | ऑटो पुनःसंपर्क | लिंक विफलता के बाद स्वचालित लिंक पुनर्स्थापना/लिंक विफलता के बाद नेटवर्क को फिर से तैनात करना |
| क्षमता | 64 नोड्स | संवेदनशीलता | |
| MIMO | 2x2 MIMO | 1.4GHZ | 20MHZ |
| शक्ति | 23dBm±2 (2w, 5w या 10w अनुरोध पर) | 10MHZ | |
| विलंबता | अंत से अंत≤5ms-15ms | 5MHZ | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | 600MHZ | 20MHZ |
| जाम-रोधी | एफएचएसएस ((फ्रीक्वेंसी हॉप स्प्रेड स्पेक्ट्रम) | 10MHZ | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz | 5MHZ | |
| बिजली की खपत | 5 वाट |
दोहरी आवृत्ति बैंड |
|
| पावर इनपुट | DC5-32V | 1.4Ghz | 1420Mhz-1530MHz |
| आयाम और वजन | 71*60*10 मिमी/33 ग्राम | 600Mhz | 566Mhz-678Mhz |
