| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-6100 |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 3-5 कार्य दिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
आईपी मेष ओईएम डिजिटल डेटा लिंक यूजीवी के लिए वीडियो और नियंत्रण डेटा प्रसारित करने के लिए

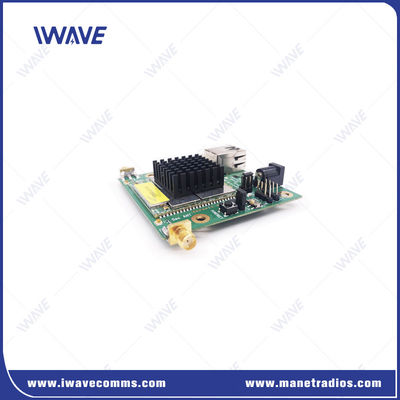

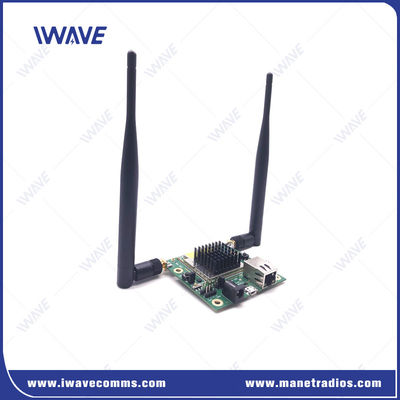

FD-6100 एक लघु त्रि-बैंड OEM 800MHz, 1.4Ghz और 2.4Ghz MIMO डिजिटल डेटा लिंक है।
यह यूएवी (अमानव रहित हवाई वाहन) और यूजीवी (अमानव रहित ग्राउंड वाहन) निगरानी और वीडियो प्रसारण के लिए आदर्श है।आईपी मेष रेडियो सबसे चुनौतीपूर्ण वातावरण के लिए एक सिद्ध और लचीला MANET समाधान प्रदान करते हैं.
यह 800 मेगाहर्ट्ज, 1.4 गीगाहर्ट्ज और 2.4 गीगाहर्ट्ज के सभी आवृत्ति बैंड में एक मजबूत और सुरक्षित लिंक प्रदान करता है।एफडी-6100 मजबूत आरएफ प्रदर्शन प्राप्त करने के लिए टीडी-एलटीई प्रौद्योगिकी मानक पर एफएचएसएस ((फ्रीक्वेंसी हॉपिंग स्प्रेड स्प्रेड स्पेक्ट्रम) और उच्च संवेदनशीलता आधार को अपनाता है.
एफडी-6100 की उच्च गति, लंबी दूरी की क्षमताएं उच्च गुणवत्ता वाले वायरलेस वीडियो और टेलीमेट्री संचार की अनुमति देती हैं।
प्रमुख विशेषताएं
|
 |
आवेदन
एफडी-6100 स्व-गठित करने और स्व-रोगन के जाल नेटवर्क को सक्षम करता है। जाल नेटवर्क मजबूती में सुधार करते हैं, रेंज का विस्तार करते हैं और सहयोगी संचार को सरल बनाते हैं।यह आकार और वजन के लिए उपयुक्त है, प्लेटफॉर्म और सिस्टम एकीकरण के लिए एक नंगे बोर्ड समाधान का SWaP प्रदान करता है।
व्यापक क्षेत्र कवरेज और बहु-हॉप, रोबोटिक्स जैसे मोबाइल अनुप्रयोगों के लिए उपयोग के लिए आदर्श
सामरिक संचार
मानव रहित भूमि वाहन वायरलेस वीडियो प्रसारण
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर आधारित मेश | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डाटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | 16 नोड्स | |
| शक्ति | 23dBm±2 (2w या 10w अनुरोध पर) | |
| विलंबता | एक हॉप ट्रांसमिशन≤30ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC12V | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | नेटवर्क पोर्ट से उच्च प्राथमिकता जब संकेत संचरण कोहरा है, नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा |
|
| नोटः1प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FD-6100 नोड सीरियल डेटा प्राप्त कर सकता है। 2यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करना होगा। |
||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 50 ग्राम | |
| आयाम | 7.8*10.8*2 सेमी | |
| स्थिरता | MTBF≥10000hr | |
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xईथरनेट | |
| COMUART | 1x COMUART | |
| शक्ति | डीसी इनपुट | |
| सूचक | त्रि-रंगीन एलईडी | |
वीडियो
|
|
