| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FD-61MN |
| एमओक्यू: | 2pcs |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

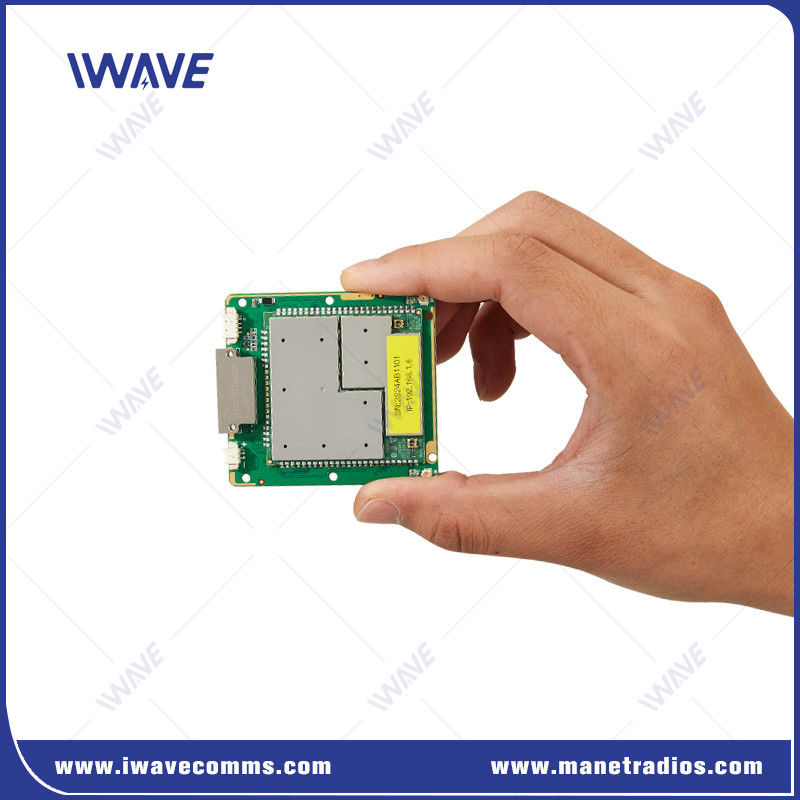

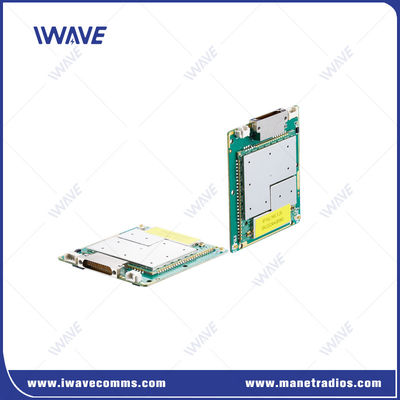

लघु OEM त्रि-बैंड डिजिटल आईपी मेश डेटा लिंक
परिचय
एफडी-61एमएन ड्रोन, यूएवी, यूजीवी, यूएसवी और अन्य स्वायत्त मानव रहित वाहनों के लिए एक लघु OEM त्रि-बैंड डिजिटल आईपी मेश डेटा ट्रांसमिशन मॉड्यूल है।यह डिजिटल मेष लिंक तीन सॉफ्टवेयर-चयन योग्य आवृत्ति बैंड 800Mhz में एक "संरचना रहित" नेटवर्क के माध्यम से वीडियो और डेटा स्ट्रीम करता है, 1.4Ghz और 2.4Ghz.
एफडी-61एमएन जटिल आरएफ वातावरण में एंटी-जमिंग के लिए स्वचालित आवृत्ति हॉपिंग तकनीक ((एफएचएसएस) और अनुकूली मॉड्यूलेशन को अपनाता है। इसका लघु डिजाइन ड्रोन, यूएवी,सर्व-टेर्रेन वाहन और स्वायत्त मानव रहित ग्राउंड वाहन.
स्व-संरचना और स्व-चिकित्सा जाल वास्तुकला और कई ईथरनेट पोर्ट और यूएआरटी पोर्ट एफडी-61एमएन को यूएवी झुंड और रोबोटिक्स बेड़े में उच्च गुणवत्ता वाले वायरलेस वीडियो और टेलीमेट्री प्रसारित करने की अनुमति देते हैं।
विशेषताएं
●खुद को ढालने और खुद को ठीक करने की क्षमता
FD-61MN एक निरंतर अनुकूलन जाली नेटवर्क बनाता है जो नोड्स को किसी भी समय शामिल होने या छोड़ने की अनुमति देता है,एक अद्वितीय विकेंद्रीकृत वास्तुकला के साथ जो एक या अधिक नोड्स खो जाने पर भी निरंतरता प्रदान करता है.
●सख्त स्थिर डेटा संचरण क्षमता
सिग्नल की गुणवत्ता के अनुसार स्वचालित रूप से कोडिंग और मॉड्यूलेशन तंत्र को स्विच करने के लिए कोडिंग अनुकूलन तकनीक का उपयोग करना ताकि सिग्नल के परिवर्तन के साथ संचरण दर में बड़े झटके से बचा जा सके।
●लंबी दूरी की संचार
1. मजबूत एनएलओएस क्षमता
2. मानव रहित जमीनी वाहनों के लिए, दृष्टि रेखा के बाहर 1 किमी-3 किमी
3. मानव रहित हवाई वाहनों के लिए, हवा से जमीन तक 10 किमी
●यूएवी झुंड या यूजीवी बेड़े को सटीक रूप से नियंत्रित करें
सीरियल पोर्ट 1: आईपी (पते + पोर्ट) के माध्यम से (सीरियल डेटा) भेजना और प्राप्त करना, इस प्रकार, एक नियंत्रण केंद्र कई इकाइयों यूएवी या यूजीवी को सटीक रूप से नियंत्रित कर सकता है।
सीरियल पोर्ट 2: पारदर्शी प्रसारण और प्रसारण भेजने और नियंत्रण डेटा प्राप्त करने के लिए
आवेदन
●ड्रोन, यूएवी, यूजीवी, यूएसवी के लिए उन्नत वायरलेस वीडियो और डेटा लिंक
●एफडी-61एमएन सुरक्षा और रक्षा के क्षेत्र में उच्च गतिशील सामरिक इकाइयों के लिए एचडी वीडियो और डेटा सेवाएं प्रदान करता है।
●FD-61MN एक बड़ी संख्या में रोबोटिक प्रणालियों में मंच एकीकरण के लिए एक OEM (नंगे बोर्ड) प्रारूप है।
●FD-61MN मल्टी-रोबोट सिस्टम में प्रत्येक इकाई को सटीक रूप से नियंत्रित करने के लिए आईपी पते और आईपी पोर्ट के माध्यम से टेलीमेट्री नियंत्रण डेटा प्राप्त और प्रेषित कर सकता है।
●बूस्टर एम्पलीफायर जोड़कर अतिरिक्त रेंज हासिल की जा सकती है
विनिर्देश
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानक पर आधारित विशेष |
| एन्क्रिप्शन | ZUC/SNOW3G/AES128 वैकल्पिक परत-2 |
| डेटा दर | अधिकतम 30 एमबीपीएस ((अपलिंक और डाउनलिंक) |
| संचार रेंज | हवा से जमीन तक 10 किमी एनएलओएस जमीन से जमीन 1-3 किमी |
| नोड | 16 नोड |
| आरएफ शक्ति | 23dBm±2 (2w, 5w या 10w अनुरोध पर) |
| विलंबता | अंत से अंत≤5ms-15ms |
| मॉड्यूलेशन | अनुकूलन QPSK, 16QAM, 64QAM |
| अवरोधन विरोधी | एफएचएसएस ((फ्रीक्वेंसी हॉप स्प्रेड स्पेक्ट्रम) |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| बिजली की खपत | 5 वाट |
| पावर इनपुट | DC5-32V |
| आयाम | 60*55*5.7 मिमी |
| वजन | 26 ग्राम |
| त्रि-बैंड आवृत्ति | 1.4G: 1420Mhz-1530MHz |
| 800Mhz: 806Mhz-826Mhz | |
| 2.4Ghz: 2402-2481 MHz | |

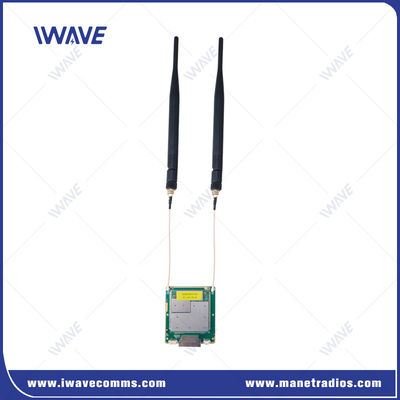

| आरएफ | 2 x आईपीएक्स |

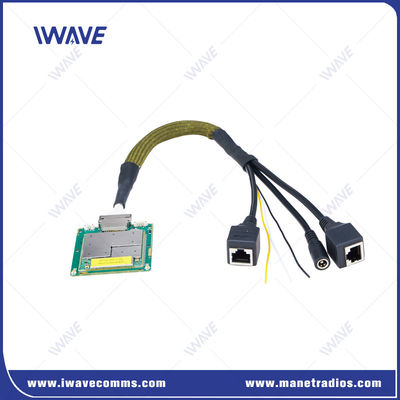

| लैन पोर्ट | 3x ईथरनेट पोर्ट |
| कमुआर्ट | 1xCOMUART |
| पावर इनपुट | 1*DC5-32V |
वीडियो
|
|
