| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6600 |

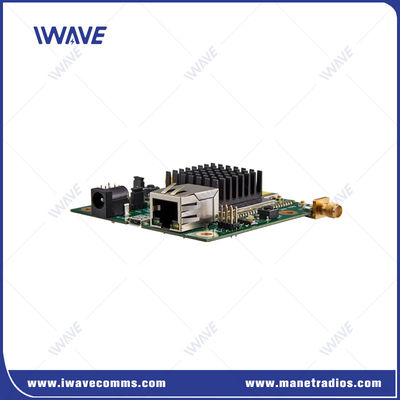

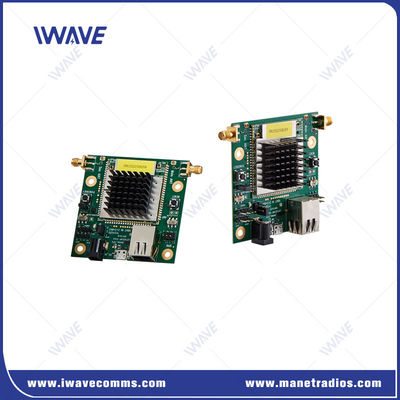

वायरलेस एनएलओएस ब्रॉडबैंड वीडियो डेटा ट्रांसमिशन पीसीबी मॉड्यूल
परिचय
एफडीएम-6600 वायरलेस एनएलओएस ब्रॉडबैंड वीडियो डेटा ट्रांसमिशन पीसीबी मॉड्यूल आधुनिक औद्योगिक वातावरण की उच्च मांगों को पूरा करने के लिए डिज़ाइन किया गया एक उन्नत संचार उपकरण है।यह विभिन्न अनुप्रयोगों के लिए एक निर्बाध और मजबूत कनेक्शन प्रदान करने के लिए डिज़ाइन किया गया है जिसके लिए वास्तविक समय डेटा और वीडियो संचरण की आवश्यकता होती हैकई नेटवर्क वायरलेस प्रोटोकॉल के लिए इसके समर्थन के साथ, यह उपकरण विश्वसनीय और कुशल डेटा विनिमय सुनिश्चित करता है, जिससे यह किसी भी औद्योगिक सेटअप के लिए एक अभिन्न घटक बन जाता है।
इस उत्पाद में समर्थित प्रोटोकॉल की एक सरणी है, जिसमें मानक नेटवर्क संचार के लिए टीसीपी/आईपी, तेजी से, कनेक्शन रहित डेटा वितरण के लिए यूडीपी, गतिशील आईपी पते आवंटन के लिए डीएचसीपी,डोमेन नाम संकल्प के लिए DNS, और सुरक्षित वेब एक्सेस के लिए HTTP/HTTPS।प्रोटोकॉल समर्थन में बहुमुखी प्रतिभा यह सुनिश्चित करती है कि डिवाइस मौजूदा नेटवर्क बुनियादी ढांचे के साथ सुचारू रूप से एकीकृत हो सके और विभिन्न परिचालन आवश्यकताओं को पूरा कर सके.
प्रमुख विशेषताएं
एन्क्रिप्शनः सुरक्षित डेटा दूरस्थ हस्तांतरण के लिए AES 128-बिट
समर्थित प्रोटोकॉलः नेटवर्क वायरलेस प्रोटोकॉल की सुविधा के लिए टीसीपी/आईपी, यूडीपी, डीएचसीपी, डीएनएस, एचटीटीपी, एचटीटीपीएस
प्रमाणपत्र:एमआईसी, CE अनुपालन और सुरक्षा सुनिश्चित करना
विद्युत आपूर्ति:5विश्वसनीय संचालन बनाए रखने के लिए वीडीसी
एंटीना प्रकारः बाहरीSMA कनेक्टर
वायरलेस एनएलओएस ब्रॉडबैंड वीडियो डेटा ट्रांसमिशन पीसीबी मॉड्यूल का अनुप्रयोग
निगरानी और सुरक्षा:इसका उपयोग बड़े क्षेत्रों जैसे शहर के केंद्रों, औद्योगिक पार्कों, हवाई अड्डों और सीमाओं की निगरानी के लिए सुरक्षा प्रणालियों में व्यापक रूप से किया जाता है।कई कैमरे एक केंद्रीय नियंत्रण कक्ष में लाइव वीडियो फ़ीड प्रसारित कर सकते हैं, स्थिति जागरूकता और प्रतिक्रिया क्षमताओं में सुधार।
प्रसारण और घटना कवरेजःप्रसारण उद्योग में, पॉइंट-टू-मल्टिपॉइंट वायरलेस सिस्टम एक घटना (जैसे खेल स्टेडियम, संगीत कार्यक्रम,या सम्मेलनों) के लिए एक उत्पादन स्टूडियो या प्रसारण वैन, वास्तविक समय में कवरेज और उत्पादन की सुविधा।
आपातकालीन प्रतिक्रियाःप्राकृतिक आपदाओं, दुर्घटनाओं, या अन्य आपात स्थितियों के दौरान, पहले उत्तरदाता ड्रोन, शरीर कैमरों,या वाहन पर लगाए गए कैमरे जिसमें कमांड सेंटर हों, तेजी से निर्णय लेने और समन्वय में मदद करता है।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डाटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | स्टार टोपोलॉजी, पॉइंट टू 17-पिंट | |
| शक्ति | 25dBm (2w या 10w अनुरोध पर) | |
| विलंबता | एक हॉप ट्रांसमिशन≤30ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC5V | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | नेटवर्क पोर्ट की तुलना में उच्च प्राथमिकता. जब संकेत संचरण crooked है, नियंत्रण डेटा प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः1प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-6600 नोड सीरियल डेटा प्राप्त कर सकता है। 2. यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करने की आवश्यकता है | ||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xईथरनेट | |
| COMUART | 1x COMUART | |
| शक्ति | डीसी इनपुट | |
| सूचक | त्रि-रंगीन एलईडी | |
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 50 ग्राम | |
| आयाम | 7.8*10.8*2 सेमी | |
| स्थिरता | MTBF≥10000hr | |
|
|
