| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-66एमएन |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
एनएलओएस 3 किमी ग्राउंड टू ग्राउंड रोबोटिक्स सुरक्षित वायरलेस डेटा और वीडियो लिंक
परिचय
एफडीएम-66एमएन एनएलओएस रोबोटिक्स टेलीमेट्री डेटा और एचडी वीडियो स्ट्रीमिंग के लिए 1-3 किमी मानव रहित प्रणाली। एक मास्टर ग्राउंड कंट्रोल यूनिट नोड एक ही समय में 32 यूनिट स्लेव रोबोटिक्स को नियंत्रित कर सकता है।आईपी के माध्यम से सीरियल पोर्ट की जानकारी प्राप्त करना एक नियंत्रण स्टेशन को कई मोबाइल रोबोटिक्स को नियंत्रित करने की अनुमति देता हैयह विशेष रूप से झुंड ड्रोन, यूजीवी, मानव रहित वाहनों और अन्य लघु से मध्यम दूरी के रोबोटिक्स अनुप्रयोगों पर उपयोग के लिए उपयुक्त है।
60*55*5.7 मिमी का आकार इसे सबसे छोटा OEM वाइडबैंड रेडियो मॉड्यूल और चुनौतीपूर्ण वातावरण में प्रदर्शन करने के लिए छोटे मानव रहित प्रणालियों में सिस्टम एकीकरण के लिए आदर्श उम्मीदवार बनाता है,जैसे भवनों या सुरंगों का आंतरिक निरीक्षण.
प्रमुख विशेषताएं
प्रसारित स्पेक्ट्रम
आवृत्ति हॉपिंग स्प्रेड स्पेक्ट्रम (एफएचएसएस), अनुकूलन मॉड्यूलेशन और अनुकूलन प्रसारण आरएफ शक्ति शोर और हस्तक्षेप के प्रतिरोध के लिए सबसे अच्छा संयोजन हैं।
सॉफ्टवेयर प्रबंधन और वेबयूआई
FDM-66MN एक पूर्ण स्थापना आधारित सॉफ्टवेयर इंटरफ़ेस का उपयोग कर कॉन्फ़िगर किया जा सकता है। और वेबयूआई दूरस्थ या स्थानीय रूप से पैरामीटर कॉन्फ़िगर करने के लिए उपयोग के लिए एक ब्राउज़र आधारित कॉन्फ़िगरेशन विधि है,नेटवर्क सेटिंग्स, सुरक्षा, निगरानी टोपोलॉजी, एसएनआर, आरएसएसआई, दूरी आदि।

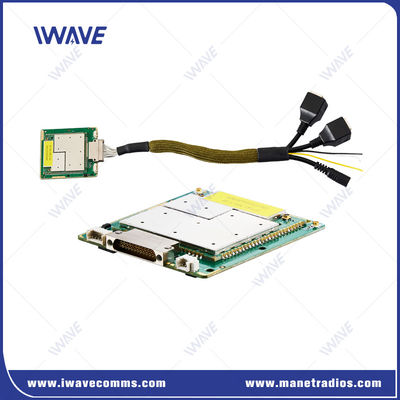

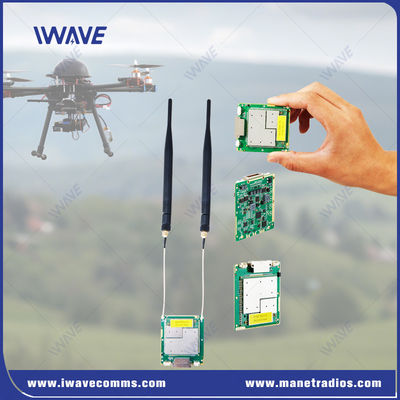

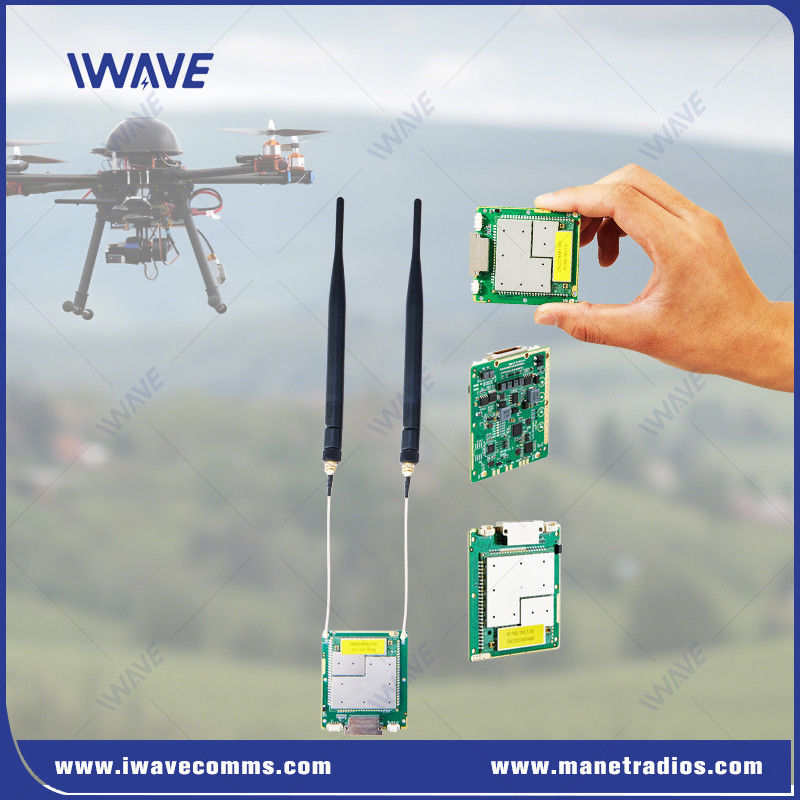

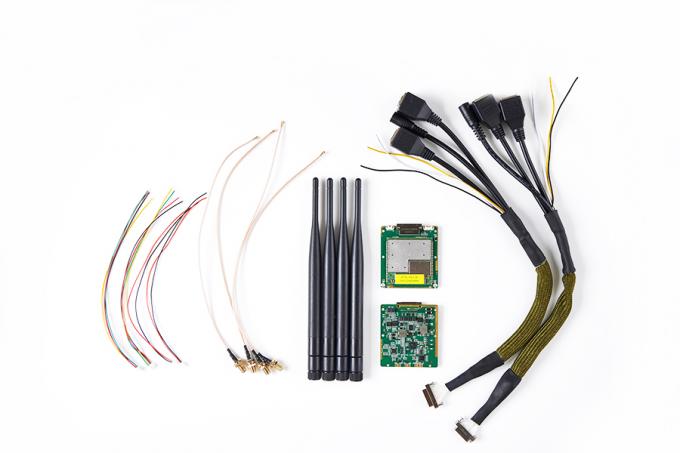

सबसे छोटा ओएमई रेडियो मॉड्यूल
एफडीएम-66एमएन 60*55*5.7 मिमी के आयाम और 26 ग्राम के वजन वाला अल्ट्रा-मिनी डिजिटल वीडियो ट्रांससीवर है।मिनी आकार इसे वजन और स्थान संवेदनशील अनुप्रयोगों जैसे छोटे ड्रोन या यूजीवी प्लेटफार्मों के लिए आदर्श बनाता है.
समायोज्य प्रेषण शक्ति
सॉफ्टवेयर सेलेक्ट करने योग्य आउटपुट पावर -40dBm से 25dBm
इंटरफेस विकल्पों का एक समृद्ध संग्रह
वाइड पावर इनपुट वोल्टेज
जब गलत वोल्टेज इनपुट बाहर जलने से बचने के लिए व्यापक शक्ति इनपुट DC5-32V
इंटरफेस परिभाषा
| J30JZ परिभाषाः | ||||||
| पिन | नाम | पिन | नाम | नाम | पिन |  |
| 1 | TX0+ | 10 | डी+ | 19 | COM_RX | |
| 2 | TX0- | 11 | डी- | 20 | UART0_TX | |
| 3 | जीएनडी | 12 | जीएनडी | 21 | UART0_RX | |
| 4 | TX4- | 13 | डीसी वीआईएन | 22 | बोट | |
| 5 | TX4+ | 14 | RX0+ | 23 | वीबीएटी | |
| 6 | RX4- | 15 | आरएक्स0- | 24 | जीएनडी | |
| 7 | RX4+ | 16 | RS232_TX | 25 | डीसी वीआईएन | |
| 8 | जीएनडी | 17 | RS232_RX | |||
| 9 | वीबीयूएस | 18 | COM_TX | |||
आवेदन
एफडीएम-66एमएन एक कॉम्पैक्ट, हल्के और सॉफ्टवेयर-परिभाषित रेडियो लिंक मॉड्यूल है जिसे मानव रहित अनुप्रयोगों में विश्वसनीय संचार के लिए डिज़ाइन किया गया है, जिसमें बीवीएलओएस मिशन, यूजीवी, रोबोटिक्स, यूएएस और यूएसवी शामिल हैं।उच्च गति की पेशकश, लंबी दूरी की क्षमताओं के साथ, एफडीएम-66एमएन कई फुल एचडी वीडियो फीड, नियंत्रण संकेतों और टेलीमेट्री डेटा के उच्च गुणवत्ता वाले डुप्लेक्स ट्रांसमिशन को सक्षम करता है।बाहरी पावर एम्पलीफायर के साथ, यह 50 किमी तक की संचार सीमा प्राप्त कर सकता है। यहां तक कि भीड़भाड़ वाले शहरी क्षेत्रों जैसे चुनौतीपूर्ण, दृष्टि रेखा के बाहर के वातावरण में भी, यह 20 किमी तक की दूरी पर विश्वसनीय संचार सुनिश्चित करता है.
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर वायरलेस आधार | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128/256) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| सिस्टम डेटा दर का अनुकूलन औसत वितरण | ||
| गति सीमा निर्धारित करने के लिए उपयोगकर्ताओं का समर्थन करें | ||
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) |
|
| क्षमता | 16 नोड्स | |
| बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| शक्ति | 25dBm±2 (2w या 10w अनुरोध पर) सभी नोड्स स्वचालित रूप से प्रेषण शक्ति समायोजित |
|
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| अवरोधन विरोधी | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बिजली की खपत | औसतः 4-4.5 वाट अधिकतम: 8 वाट |
|
| पावर इनपुट | DC5V-32V | |
| रिसीवर संवेदनशीलता | संवेदनशीलता ((BLER≤3%) | ||||
| 2.4GHZ | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20MHZ | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800 मेगाहर्ट्ज | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| आवृत्ति बैंड | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 मेगाहर्ट्ज | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| ताररहित | |||||||
| संचार मोड | एकल प्रसारण, बहु प्रसारण, प्रसारण | ||||||
| प्रसारण मोड | पूर्ण डुप्लेक्स | ||||||
| नेटवर्क मोड | गतिशील रूटिंग | वास्तविक समय लिंक स्थितियों के आधार पर स्वचालित रूप से अद्यतन मार्ग | |||||
| नेटवर्क नियंत्रण | राज्य निगरानी | कनेक्शन की स्थिति /rsrp/snr/distance/ अपलिंक और डाउनलिंक थ्रूपुट | |||||
| प्रणाली प्रबंधन | WATCHDOG: सभी सिस्टम स्तर के अपवादों की पहचान की जा सकती है, स्वचालित रीसेट | ||||||
| पुनः प्रसारण | L1 | निर्धारित करें कि क्या विभिन्न डेटा के आधार पर पुनः प्रेषित किया जाना है। (AM/UM); HARQ पुनः प्रेषित करता है। | |||||
| L2 | HARQ रिट्रांसमिशन | ||||||
| इंटरफेस | ||
| आरएफ | 2 x आईपीएक्स | |
| ईथरनेट | 3xईथरनेट | |
| सीरियल पोर्ट | 2x RS232 | |
| पावर इनपुट | 2*पावर इनपुट (विकल्प) | |
| नियंत्रण डेटा ट्रांसमिशन | |||||
| कमांड इंटरफ़ेस | एटी कमांड कॉन्फ़िगरेशन | एटी कमांड कॉन्फ़िगरेशन के लिए वीसीओएम पोर्ट/यूएआरटी और अन्य पोर्टों का समर्थन करें | |||
| कॉन्फ़िगरेशन प्रबंधन | वेबयूआई, एपीआई और सॉफ्टवेयर के माध्यम से समर्थन विन्यास | ||||
| कार्य मोड | टीसीपी सर्वर मोड टीसीपी क्लाइंट मोड यूडीपी मोड यूडीपी मल्टीकास्ट MQTT मॉडबस |
●जब टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन की प्रतीक्षा करता है। ●जब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है। ●टीसीपी सर्वर, टीसीपी क्लाइंट, यूडीपी, यूडीपी मल्टीकास्ट, टीसीपी सर्वर/क्लाइंट सह-अस्तित्व, एमक्यूटीटी |
|||
| बाउड दर | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| प्रसारण मोड | पास-थ्रू मोड | ||||
| प्रोटोकॉल | ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645 | ||||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 26 ग्राम | |
| आयाम | 60*55*5.7 मिमी | |
| स्थिरता | MTBF≥10000hr | |
|
|
