| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FPM-8416S |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
15 किमी एसडीआई और एचडीएमआई ड्रोन वीडियो ट्रांसमीटर 1080 पी60 एफपीएस पिक्सहॉ के साथ संगत
विवरण

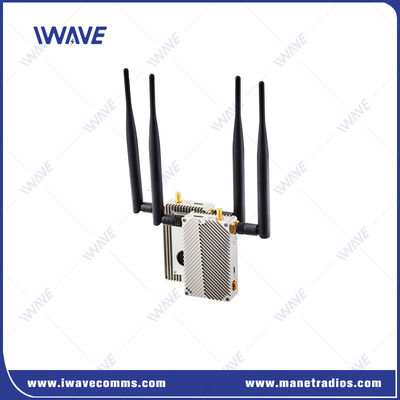

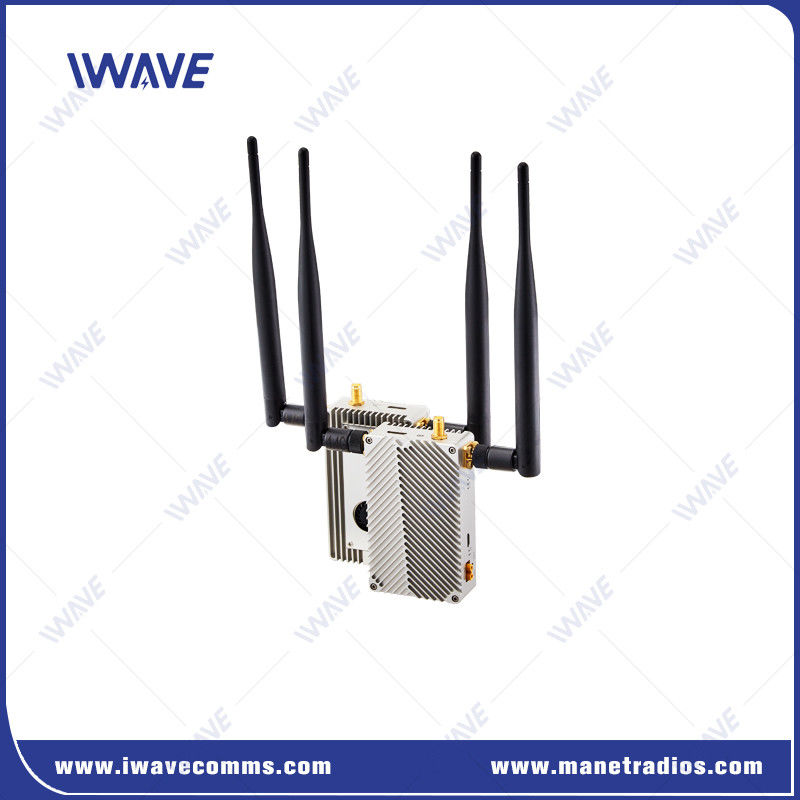

एफपीएस-8408 ड्रोन के लिए एक 8 किमी पूर्ण एचडी डिजिटल छवि संचरण प्रणाली है जो वास्तविक समय पूर्ण एचडी वीडियो चैनल और टेलीमेट्री को एक सुविधाजनक डिवाइस में जोड़ती है। 1080p60 वीडियो स्ट्रीमिंग के साथ,यह ड्रोन डाउनलिंक के लिए आदर्श है.
यह एक स्थिर वायरलेस लिंक सुनिश्चित करने के लिए शहरी और अव्यवस्थित वातावरण में स्थिर वायरलेस लिंक सुनिश्चित करने के लिए टीडीडी-सीओएफडीएम प्रौद्योगिकी और आवृत्ति-हॉपिंग स्प्रेड स्पेक्ट्रम ((एफएचएसएस) का उपयोग करता है।
वीडियो स्ट्रीम के अलावा, एफपीएम-8416एस मिनी सीओएफडीएम वीडियो ट्रांसमीटर भी उड़ान नियंत्रण डेटा को वीडियो स्ट्रीम के साथ 8 किमी तक प्रसारित करने की अनुमति देता है। यह पिक्सहॉक के साथ अच्छी तरह से काम करता है,मिशन प्लानर और क्यूग्राउंड.
प्रमुख विशेषताएं
ड्रोन संचार + वीडियो प्रोसेसिंग और एनालिटिक्स + यूएवी के लिए एम्बेडेड द्विदिशात्मक डेटा लिंक
प्रवाहकीय एनोडाइजिंग शिल्प आरएफ संकेतों की अखंडता में सुधार करता है।
|
 |
विभिन्न बंदरगाह

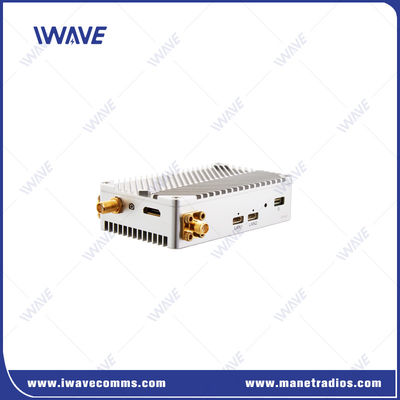

एफपीएस-8408 एचडी इमेज ट्रांसमिशन सिस्टम एचडीएमआई, दो लैन पोर्ट और एक द्विदिशात्मक सीरियल पोर्ट से लैस है।
मिनी एचडीएमआई और लैन पोर्ट यूएवी को दो प्रकार के कैमरा विकल्प प्रदान करते हैं।
पीक्सहॉक के लिए सीरियल पोर्ट मावलिंक टेलीमेट्री का समर्थन करता है. इसके साथ आप लाइव एचडी वीडियो स्ट्रीम के साथ जमीन पर यूएवी को नियंत्रित कर सकते हैं.
आवेदन
ड्रोन वीडियो ट्रांसमीटर का व्यापक रूप से हवाई आपातकालीन और आपदा राहत, अग्निशमन कमान और विद्युत शक्ति निरीक्षण, परिवहन,और ग्राहकों से कई अच्छी टिप्पणियां प्राप्त करता है.
एफपीएस-8408 विशेष रूप से निम्नलिखित परिदृश्यों में अच्छा प्रदर्शन करता है।
उपनगरों में जहां संचार अच्छा नहीं है, वहां इसका उपयोग कोयले और खनिज पदार्थों के परिवहन के लिए किया जाता है।
यह ड्रोन आपातकालीन अग्नि बचाव के लिए एक आदर्श विकल्प है।
जब कोई प्राकृतिक आपदा आती है, तो आपातकालीन संचार सुनिश्चित करने के लिए इसका उपयोग किया जा सकता है।
विनिर्देश
| आवृत्ति | 800 मेगाहर्ट्ज | 806 से 826 मेगाहर्ट्ज |
| 1.4Ghz | 1428 से 1448 मेगाहर्ट्ज | |
| बैंडविड्थ | 8MHz | |
| आरएफ शक्ति | 0.6 वाट ((Bi-Amp, 0.4 वाट प्रत्येक पावर एम्पलीफायर की पीक पावर) | |
| प्रसारण रेंज | 800 मेगाहर्ट्ज़ः 14 किमी | |
| 1400Mhz: 16 किमी | ||
| प्रसारण दर | 6 एमबीपीएस (वीडियो स्ट्रीम, ईथरनेट सिग्नल और सीरियल डेटा साझा) | |
| सर्वश्रेष्ठ वीडियो स्ट्रीमः 2.5 एमबीपीएस | ||
| बाउड दर | 115200 बीपीएस ((समायोज्य) | |
| आरएक्स संवेदनशीलता | -१०४/-९९ डीबीएम | |
| दोष सहिष्णुता एल्गोरिथ्म | वायरलेस बेसबैंड एफईसी आगे की त्रुटि सुधार | |
| अंत से अंत तक विलंबता | 1080P60/720P60 वीडियो एन्कोडिंग और डिकोडिंग के लिए 50-80ms | |
| लिंक पुनर्निर्माण समय | <1s | |
| मॉड्यूलेशन | अपलिंक QNSK/डाउनलिंक QNSK | |
| एन्क्रिप्शन | AES128 | |
| प्रारंभ समय | पंद्रह | |
| शक्ति | डीसी-12 वी (718 वी) | |
| इंटरफेस | Tx और Rx पर इंटरफेस समान हैं | |
| वीडियो इनपुट/आउटपुटः ईथरनेट × 3 | ||
| पावर इनपुट इंटरफेस×1 | ||
| एंटेना इंटरफेस: SMA×2 | ||
| सीरियल×1: (वोल्टेजः+-13V(RS232), 0~3.3V(TTL) | ||
| संकेतक | शक्ति | |
| ईथरनेट स्थिति संकेतक | ||
| वायरलेस कनेक्शन सेटअप सूचक x 3 | ||
| बिजली की खपत | Tx: 4W ((Max) | |
| Rx: 3W | ||
| तापमान | कार्यः -40 ~ + 85°C | |
| भंडारणः -55 ~ +100°C | ||
| आयाम | Tx/Rx: 57 x 55.5 x 15.7 मिमी | |
| वजन | Tx/Rx: 130 ग्राम | |
| डिजाइन | सीएनसी प्रौद्योगिकी | |
| डबल एल्यूमीनियम मिश्र धातु खोल | ||
| संवाहक एनोडाइजिंग यान | ||
|
|
