| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FNM-8416 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी |

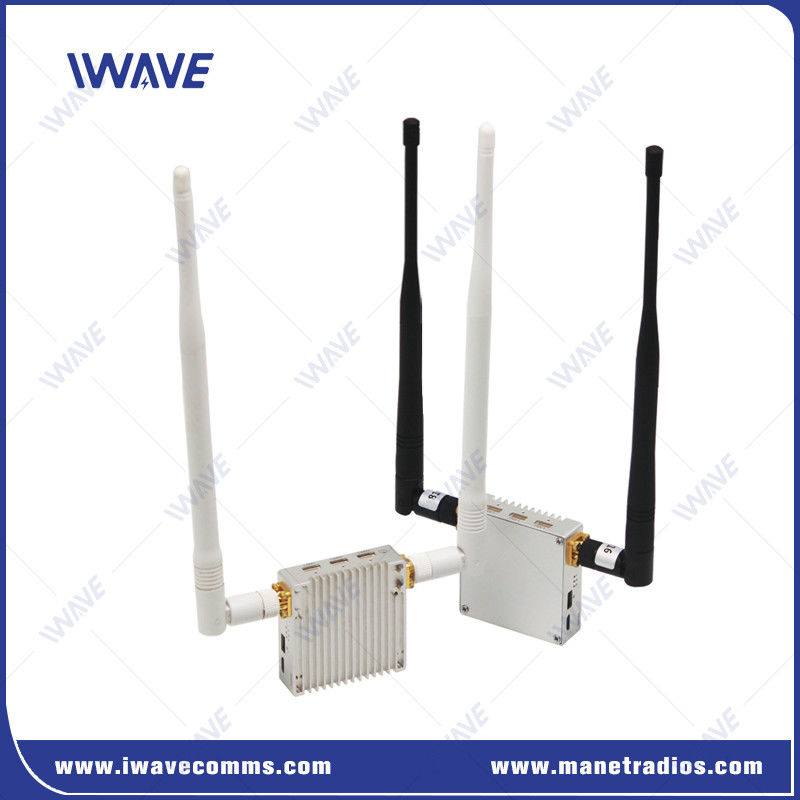

15 किमी ड्रोन ट्रांसमीटर और रिसीवर दोहरी आईपी कैमरा के साथ Mavlink टेलीमेट्री डेटा
विवरण
एफएनएम-8416 यूएवी ड्यूल आईपी कैमरा वीडियो ट्रांसमीटर टीसीपीआईपी/यूडीपी सिग्नल और 15 किमी के लिए द्विदिश डेटा वायरलेस ट्रांसमिशन प्रदान करता है। वायु इकाई केवल 65g है।3oz) और यह आसानी से किसी भी प्रकार के यूएवी में एकीकृत किया जा सकता है, जिसमें मल्टी-रोटर, फिक्स्ड-विंग और वीटीओएल शामिल हैं।
एफएनएम-8416 एक ऑल-इन-वन ड्रोन डेटा लिंक है जो वीडियो, नियंत्रण और टेलीमेट्री संकेतों के अल्ट्रा-लो लेटेंसी ट्रांसमिशन के लिए एक सुविधाजनक संयुक्त समाधान प्रदान करता है।यह आईपी कैमरा और अन्य आईपी डेटा इनपुट के लिए तीन लैन पोर्ट और उपयोगकर्ताओं को ड्रोन उड़ान नियंत्रकों को जोड़ने के लिए एक पूर्ण डुप्लेक्स सीरियल पोर्ट प्रदान करता है.
हस्तक्षेप से बचने के लिए, FNM-8416 800Mhz और 1.4Ghz आवृत्ति विकल्प प्रदान करता है।यूएचएफ आवृत्ति और सीओएफडीएम तकनीक एफएनएम-8416 को ग्राउंड कंट्रोल स्टेशन को पूर्ण एचडी वीडियो वायरलेस प्रसारित करने की एनएलओएस क्षमता प्रदान करती है.
विशेषताएं
|
 |
विभिन्न बंदरगाह

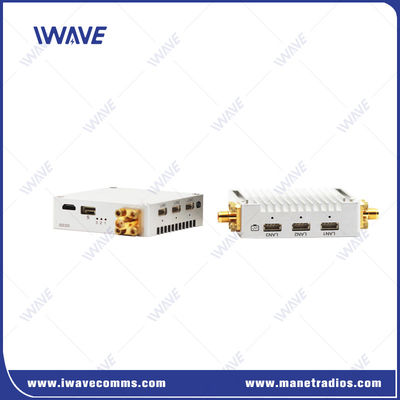

एफएनएस-8408 डिजिटल यूएवी वीडियो लिंक तीन लैन पोर्ट और एक द्विदिशात्मक सीरियल पोर्ट प्रदान करता है। लैन पोर्ट के साथ, उपयोगकर्ता पूर्ण एचडी आईपी वीडियो स्ट्रीम प्राप्त कर सकते हैं और टीसीपीआईपी / यूडीपी डेटा के लिए एयरबोर्न पीसी से कनेक्ट कर सकते हैं।सीरियल पोर्ट के साथ, पायलट वास्तविक समय में पिक्सहॉक के साथ उड़ान को नियंत्रित कर सकता है।
आवेदन
सुपर हल्के ((65g) एम्बेडेड द्विदिश डेटा लिंक विशेष रूप से वाणिज्यिक और औद्योगिक ड्रोन के लिए स्वायत्त संचालन को सक्षम करने के लिए डिज़ाइन किया गया है।
इसमें एक उन्नत मालिकाना एन्क्रिप्शन तंत्र AES128 है जो आपके वायरलेस वीडियो फ़ीड तक अनधिकृत पहुंच को रोकता है, और यह उड़ान नियंत्रकों की एक विस्तृत श्रृंखला के साथ भी संगत है,मिशन सॉफ्टवेयर और पेलोड.
रीयल टाइम वायरलेस वीडियो स्ट्रीमिंग लिंक वाले ड्रोन का फोटोग्राफी, निगरानी, कृषि,शहरों के दूरस्थ या कठिन क्षेत्र में आपदा से बचाव और खाद्य परिवहन.
विनिर्देश
| आवृत्ति | 800 मेगाहर्ट्ज | 806 से 826 मेगाहर्ट्ज |
| 1.4Ghz | 1428 से 1448 मेगाहर्ट्ज | |
| बैंडविड्थ | 8MHz | |
| आरएफ शक्ति | 0.6 वाट (Bi-Amp, प्रत्येक पावर एम्पलीफायर की 0.6 वाट पीक पावर) |
|
| प्रसारण रेंज | 800 मेगाहर्ट्ज़ः 14 किमी 1400Mhz: 16 किमी |
|
| प्रसारण दर | 6 एमबीपीएस (वीडियो स्ट्रीम, ईथरनेट सिग्नल और सीरियल डेटा साझा) सर्वश्रेष्ठ वीडियो स्ट्रीमः 2.5 एमबीपीएस |
|
| बाउड दर | 115200 बीपीएस ((समायोज्य) | |
| आरएक्स संवेदनशीलता | -१०४/-९९ डीबीएम | |
| दोष सहिष्णुता एल्गोरिथ्म | वायरलेस बेसबैंड एफईसी आगे की त्रुटि सुधार | |
| वीडियो विलंबता | वीडियो संपीड़ित नहीं किया जा रहा है. कोई विलंबता | |
| लिंक पुनर्निर्माण समय | <1s | |
| मॉड्यूलेशन | अपलिंक QNSK/डाउनलिंक QNSK | |
| एन्क्रिप्शन | AES128 | |
| प्रारंभ समय | पंद्रह | |
| शक्ति | डीसी-12 वी (718 वी) | |
| इंटरफेस | 1. Tx और Rx पर इंटरफेस समान हैं 2वीडियो इनपुट/आउटपुटः ईथरनेट × 3 3. पावर इनपुट इंटरफेस × 1 4. एंटीना इंटरफेस: SMA×2 5. सीरियल×1: (वोल्टेजः+-13V(RS232), 0~3.3V(TTL) |
|
| संकेतक | 1शक्ति 2. ईथरनेट स्थिति संकेतक 3. वायरलेस कनेक्शन सेटअप संकेतक x 3 |
|
| बिजली की खपत | Tx: 4W Rx: 3W |
|
| तापमान | कार्यः -40 ~ + 85°C भंडारणः -55 ~ + 85°C |
|
| आयाम | Tx/Rx: 57 x 55.5 x 15.7 मिमी | |
| वजन | Tx/Rx: 65 ग्राम | |
| डिजाइन | सीएनसी प्रौद्योगिकी | |
| डबल एल्यूमीनियम मिश्र धातु खोल | ||
| संवाहक एनोडाइजिंग यान | ||
|
|
