| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FNM-8416 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी |

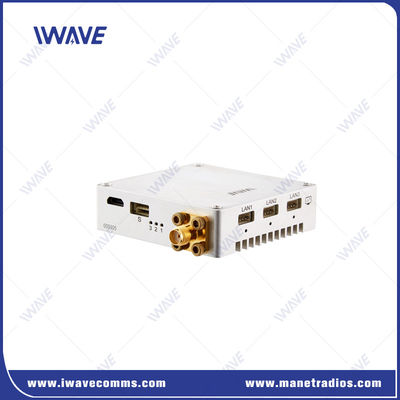

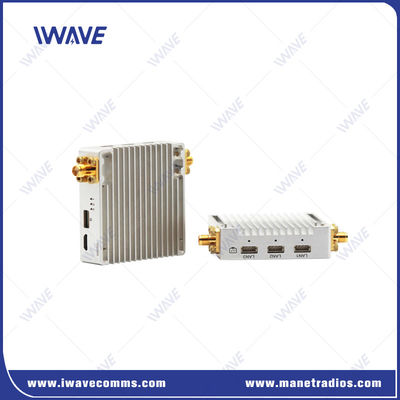

1.4GHz / 800Mhz 16km ड्रोन कैमरा ट्रांसमीटर टीसीपीआईपी और यूडीपी लंबी दूरी HD वीडियो
विवरण
एफएनएम-8416 यूएवी वीडियो ट्रांसमीटर सीओएफडीएम तकनीक का उपयोग करने वाले ड्रोन के लिए एक एंड-टू-एंड एन्क्रिप्टेड कम विलंबता एचडी वीडियो ट्रांसमिशन सिस्टम है।यह पूर्ण एचडी आईपी कैमरा वीडियो-लिंक और विशेष रूप से वाणिज्यिक और औद्योगिक ड्रोन और स्वायत्त यूएवी प्रणालियों के लिए डिज़ाइन किए गए एक द्विदिश कमांड और नियंत्रण डेटा लिंक प्रदान करता है. The Integrated Data Link System (FNM-8416) is an advanced single unit digital data link system specifically designed for providing reliable broadband communications under high-dynamics for critical UxV applications such as UAV, ड्रोन, और अन्य महत्वपूर्ण प्लेटफार्मों जो आकार, वजन और शक्ति (SWaP) के प्रति संवेदनशील हैं। FNM-8416 का वजन केवल 65 ग्राम/2.3 औंस है और यह निजी COFDM प्रोटोकॉल को अपनाता है, लंबी दूरी के संचरण की सुविधा है,उच्च संवेदनशीलता और 14-16 किमी हवा से जमीन तक की दूरी के लिए उच्च थ्रूपुट.
प्रमुख विशेषताएं
|
 |
कम बिजली वाले आरएफ समाधान ((500 एमडब्ल्यू) जिसमें उन्नत आवृत्ति हॉपिंग एल्गोरिथ्म और उल्लेखनीय एंटी-इंटरफेस तकनीक शामिल है, संचार दूरी 16 किलोमीटर तक बनाती है।
IWAVE टीम के पास आवृत्ति कूदने के लिए अपने स्वयं के एल्गोरिदम और तंत्र हैं।
ऑपरेशन के दौरान, FNM-8416 डिजिटल डेटा लिंक आंतरिक रूप से प्राप्त सिग्नल ताकत RSRP, सिग्नल-टू-शोर अनुपात SNR के आधार पर वर्तमान लिंक की गणना और मूल्यांकन करता है,बिट त्रुटि दर SER और अन्य कारकयदि निर्णय की शर्त पूरी हो जाती है, तो आवृत्ति हॉपिंग की जाती है और सूची से एक इष्टतम आवृत्ति बिंदु का चयन किया जाता है।
लंबी दूरी के संचरण में बहुपथ हस्तक्षेप को प्रभावी ढंग से समाप्त करें
एन-एलओएस संचार हस्तक्षेप का मुकाबला करते हुए और अंधे धब्बे को दूर करते हुए एक शक्तिशाली रेडियो संकेत प्रदान करता है।
ऑपरेटर की हस्तक्षेप के बिना वास्तविक समय में दुर्भावनापूर्ण हमलों और अनधिकृत पहुंच को रोकता है।
FNM-8416 1.4Ghz और 800Mhz डेटा और वीडियो लिंक UART डेटा इनपुट का समर्थन करता है और 3 LAN पोर्ट से भी लैस है। उनके माध्यम से उपयोगकर्ता यूएवी कनेक्ट कर सकते हैं,ड्रोन या अन्य मानव रहित विमान प्लेटफार्म जिसमें बोर्ड पीसी हो, आईपी कैमरा या अन्य आईपी पेलोड।
आवेदन
FNM-8416 800Mhz और 1.4Ghz डेटालिंक को औद्योगिक अनुप्रयोगों जैसे हवाई मानचित्रण,मार्ग निरीक्षण और वन्यजीव संरक्षण यह एक ब्रांड नई आरएफ मॉड्यूलेशन तकनीक के साथ लागू किया जाता है जो बहुत कम संचरण शक्ति पर एक विरोधी हस्तक्षेप लंबी दूरी की संचार का समर्थन करता है।
विनिर्देश
| विनिर्देश | ||
| आवृत्ति | 800 मेगाहर्ट्ज | 806 से 826 मेगाहर्ट्ज |
| 1.4Ghz | 1428 से 1448 मेगाहर्ट्ज | |
| बैंडविड्थ | 8MHz | |
| आरएफ शक्ति | 0.6watt ((Bi-Amp, प्रत्येक पावर एम्पलीफायर की 250mw औसत शक्ति) | |
| प्रसारण रेंज | 800Mhz: 16km1400Mhz: 14km | |
| प्रसारण दर | 6 एमबीपीएस (वीडियो स्ट्रीम, ईथरनेट सिग्नल और सीरियल डेटा साझा) सर्वश्रेष्ठ वीडियो स्ट्रीमः 2.5 एमबीपीएस | |
| बाउड दर | 115200 बीपीएस ((समायोज्य) | |
| आरएक्स संवेदनशीलता | -१०४/-९९ डीबीएम | |
| दोष सहिष्णुता एल्गोरिथ्म | वायरलेस बेस बैंड FEC आगे की त्रुटि सुधार | |
| वीडियो विलंबता | वीडियो संपीड़ित नहीं किया जा रहा है. कोई विलंबता | |
| लिंक पुनर्निर्माण समय | <1s | |
| मॉड्यूलेशन | अपलिंक QNSK/डाउनलिंक QNSK | |
| एन्क्रिप्शन | AES128 | |
| प्रारंभ समय | पंद्रह | |
| शक्ति | डीसी-12 वी (718 वी) | |
| इंटरफेस | 1. Tx और Rx पर इंटरफेस समान हैं 2वीडियो इनपुट/आउटपुटः ईथरनेट × 3 3. पावर इनपुट इंटरफेस × 1 4. एंटीना इंटरफेस: SMA×2 5. सीरियल×1: (वोल्टेजः±13V(RS232), 0~3.3V(TTL) |
|
| संकेतक | 1शक्ति 2. ईथरनेट स्थिति संकेतक 3. वायरलेस कनेक्शन सेटअप संकेतक x 3 |
|
| बिजली की खपत | Tx: 5WRx: 3.5W | |
| तापमान | कार्यरतः -40 ~ + 85°Cस्टोरेजः -55 ~ + 85°C | |
| आयाम | Tx/Rx: 57 x 55.5 x 15.7 मिमी | |
| वजन | Tx/Rx: 65 ग्राम | |
| डिजाइन | सीएनसी प्रौद्योगिकी | |
| डबल एल्यूमीनियम मिश्र धातु खोल | ||
| संवाहक एनोडाइजिंग यान | ||
|
|
