| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FPM-8416S |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी, डी/पी, टी/टी |

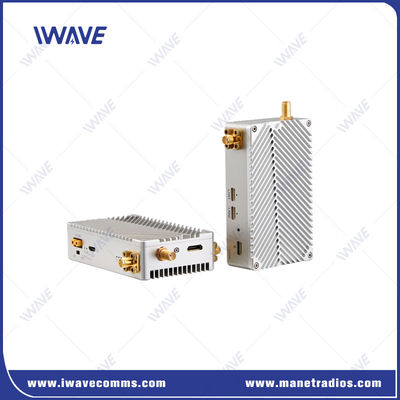

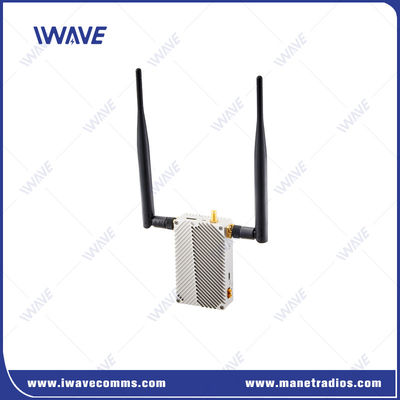

मावलिंक टेलीमेट्री के साथ 16 किमी एसडीआई एचडीएमआई फुल एचडी डिजिटल इमेज ट्रांसमिशन सिस्टम
विवरण
एफपीएम-8416एस डिजिटल इमेज ट्रांसमिशन सिस्टम सीओएफडीएम तकनीक पर 14-16 किमी पूर्ण एचडी यूएवी वीडियो लिंक आधार है।यह 80ms कम विलंबता पर 1080P 30fps वीडियो स्ट्रीम और 50ms विलंबता पर 720P 60fps वीडियो स्ट्रीम प्रसारित करता है. IWAVE FHSS तकनीक अपने आवृत्ति बैंड को कम से कम हस्तक्षेप करता है। भीड़भाड़ 2.4Ghz से बचने के लिए, FPM-8416S यूएचएफ 800Mhz और 1.4Ghz को अपनाता है।
वीडियो स्ट्रीम के अलावा, एफपीएम-8416एस ड्रोन वीडियो लिंक भी उड़ान नियंत्रण डेटा को वीडियो स्ट्रीम के साथ 16 किमी तक प्रसारित करने की अनुमति देता है।यह Pixhawk मिशन प्लानर और QGround के साथ अच्छी तरह से काम करता है.
एफपीएम-8416एस की वायु इकाई केवल 130 ग्राम है। मिनी आकार और बेहतर गर्मी अपव्यय प्रदर्शन यूएवी, ड्रोन या अन्य मानव रहित प्रणालियों के लिए विशेष रूप से डिज़ाइन किया गया है।
प्रमुख विशेषताएं
● एचडीएमआई और एसडीआई इनपुट और आउटपुट ● टीसीपीआईपी/यूडीपी डेटा प्रेषण के लिए 1*100 एमबीपीएस ईथरनेट पोर्ट ● रिमोट कंट्रोल |  |
FPM-8416S यूएवी वीडियो लिंक में पिक्सहॉक से जुड़ने के लिए दो द्विदिशात्मक सीरियल पोर्ट हैं।तो आप एक साथ ड्रोन से वीडियो प्राप्त करने के लिए FPM-8416S का उपयोग कर सकते हैं और मिशन प्लानर और जमीन पर QGround के माध्यम से ड्रोन को नियंत्रित कर सकते हैं.
● 800Mhz और 1.4G बैंड ऑपरेशन
दो आवृत्ति विकल्प 800MHz और 1.4GHz ताकि आप 2.4Ghz सिग्नल भीड़ से बच सकें।
● कोडित ऑर्थोगोनल फ्रीक्वेंसी डिवीजन मल्टीप्लेक्सिंग (सीओएफडीएम)
लंबी दूरी के संचरण के दौरान बहु-पथ हस्तक्षेप को प्रभावी ढंग से समाप्त करें और एफपीएम-8416एस ड्रोन वीडियो संचरण लिंक को लंबी दूरी के लिए मजबूत स्थिरता प्रदान करने में सक्षम बनाएं।
● हस्तक्षेप विरोधी के लिए एफएचएसएस
आवृत्ति कूदने के कार्य के संबंध में, IWAVE टीम का अपना एल्गोरिथ्म और तंत्र है।
काम के दौरान FPM-8416S यूएवी डिजिटल वीडियो ट्रांसमीटर आंतरिक रूप से गणना और प्राप्त संकेत की ताकत RSRP, संकेत शोर अनुपात SNR, जैसे कारकों के आधार पर वर्तमान लिंक का मूल्यांकन करेगाऔर बिट त्रुटि दर SERयदि इसकी निर्णय की शर्त पूरी हो जाती है, तो यह आवृत्ति हॉपिंग करेगा और सूची से एक इष्टतम आवृत्ति बिंदु का चयन करेगा।
● एन्क्रिप्टेड ट्रांसमिशन
एफपीएम-8416एस यूएवी वीडियो लिंक वीडियो एन्क्रिप्शन के लिए एईएस128 का उपयोग करता है ताकि किसी को बिना प्राधिकरण के आपके वीडियो स्ट्रीम को रोकना न पड़े।
विभिन्न बंदरगाह
एफपीएम-8416एस डिजिटल ड्रोन वीडियो लिंक एचडीएमआई पोर्ट, एसडीआई पोर्ट,दो लैन पोर्ट और एक द्विदिशात्मक सीरियल पोर्ट जिसके द्वारा उपयोगकर्ता पूर्ण एचडी वीडियो स्ट्रीम प्राप्त कर सकते हैं और एक ही समय में पिक्सहॉक के साथ उड़ान को नियंत्रित कर सकते हैं.
आवेदन
वायरलेस ड्रोन वीडियो ट्रांसमीटर एक महत्वपूर्ण अनुप्रयोगों जैसे खुफिया, निगरानी और टोही के लिए ड्रोन पायलट है, जो तेजी से प्रतिक्रिया करने के लिए लाइव एचडी वीडियो प्रसारित करने की आवश्यकता है।इसके अलावायूएवी के लिए सीओएफडीएम वीडियो ट्रांसमीटर प्रक्रिया उद्योग और खनन, ड्रोन वितरण, बुनियादी ढांचे के निरीक्षण और पहले उत्तरदाताओं में भी महत्वपूर्ण भूमिका निभाता है ताकि तेजी से और अधिक कुशल निर्णय लिया जा सके।
विनिर्देश
| 800 मेगाहर्ट्ज | 806 से 826 मेगाहर्ट्ज | |
| 1.4Ghz | 1428 से 1448 मेगाहर्ट्ज | |
| बैंडविड्थ | 8MHz | |
| आरएफ शक्ति | 0.6 वाट | |
| प्रसारण रेंज | 800Mhz: 16km1400Mhz: 14km | |
| एंटीना | 800 मेगाहर्ट्ज | TX: ओमनी एंटेना/25 सेमी लंबाई/ 2dbi आरएक्स: ओमनी एंटेना/60 सेमी लंबाई/6dbi |
| 1.4Ghz | TX: ओमनी एंटेना/35 सेमी लंबाई/3.5dbi आरएक्सः ओमनी एंटीना/60 सेमी लंबाई/5dbi | |
| प्रसारण दर | 3 एमबीपीएस (एचडीएमआई या एसडीआई वीडियो स्ट्रीम, ईथरनेट सिग्नल और सीरियल डेटा साझा) | |
| बाउड दर | 115200 बीपीएस ((समायोज्य) | |
| संवेदनशीलता | -106@4Mhz | |
| वायरलेस दोष सहिष्णुता एल्गोरिथ्म | वायरलेस बेसबैंड एफईसी फॉरवर्ड त्रुटि सुधार/वीडियो कोडेक सुपर त्रुटि सुधार | |
| अंत से अंत तक विलंबता | एन्कोडिंग + ट्रांसमिशन + डिकोडिंग के लिए विलंबता720P/60 <50 ms1080P/60 <80 ms | |
| लिंक पुनर्निर्माण समय | <1s | |
| मॉड्यूलेशन | अपलिंक QPSK/डाउनलिंक QPSK | |
| वीडियो संपीड़न | एच.264 | |
| वीडियो रंग स्थान | 4:2:0 (विकल्प 4:2(२) | |
| एन्क्रिप्शन | AES128 | |
| प्रारंभ समय | पंद्रह | |
| शक्ति | डीसी12 वी (718 वी) | |
| इंटरफेस | Tx और Rx पर इंटरफेस समान हैं ●वीडियो इनपुट/आउटपुटः मिनी एचडीएमआई×1 ●वीडियो इनपुट/आउटपुटः SDI(SMA) × 1 ●पावर इनपुट इंटरफेस×1 ●एंटेना इंटरफेस: SMA×2 ● सीरियल×1: (वोल्टेजः+-13V(RS232), 0~3.3V(TTL) ●ईथरनेटः 100 एमबीपीएस x 3 | |
| संकेतक | ●शक्ति ● वायरलेस कनेक्शन ●सेटिंग इंडिकेटर | |
| बिजली की खपत | Tx: 9W ((Max) Rx: 6W | |
| तापमान | ●कामकाजीः -40 ~ + 85°C ●भंडारणः -55 ~ +100°C | |
| आयाम | Tx/Rx: 93 x 55.5 x 23.5 मिमी | |
| वजन | Tx/Rx: 130 ग्राम | |
| धातु के मामले का डिजाइन | सीएनसी प्रौद्योगिकी/डबल एल्यूमीनियम मिश्र धातु खोल | |
| डबल एल्यूमीनियम मिश्र धातु खोल | ||
| संवाहक एनोडाइजिंग यान | ||
|
|
