| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफपीएम-8416 |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

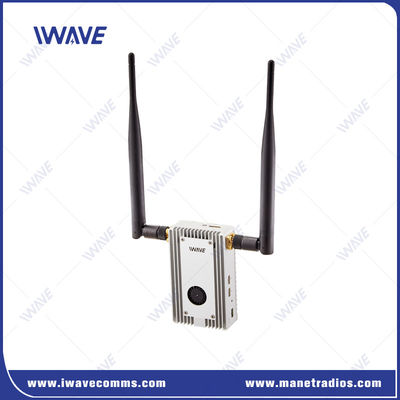

वीडियो और डेटा के लिए 800Mhz और 1.4Ghz के साथ 16km ड्रोन ट्रांसमीटर रिसीवर
विवरण
एफपीएम-8416 एक हल्का ड्रोन वीडियो ट्रांसमीटर है जिसमें दो-दिशात्मक डेटा लिंक एम्बेडेड है और विशेष रूप से वाणिज्यिक और औद्योगिक ड्रोन के लिए स्वायत्त संचालन को सक्षम करने के लिए डिज़ाइन किया गया है।यह आप वायरलेस नियंत्रण की अनुमति देता है और वास्तविक समय वीडियो 10 मील तक की दूरी पर यूएवी / ड्रोन की निगरानी.
चौथी पीढ़ी के मोबाइल संचार के कोर का उपयोग करते हुए सीओएफडीएम मल्टी कैरियर मॉड्यूलेशन तकनीक कठोर वातावरण में उत्कृष्ट सुरक्षा और प्रदर्शन प्रदान करती है।
प्रमुख विशेषताएं
|
● द्विदिशात्मक नियंत्रण ● 1080P/60 के लिए 80ms विलंबता ● 128AES एन्क्रिप्टेड ● एचडीएमआई और आईपी वीडियो इनपुट और आउटपुट का समर्थन करें ● 14-16 किमी की दूरी पर 1080P/60 वीडियो गुणवत्ता ● भीड़भाड़ 2.4Ghz से बचने के लिए 800Mhz और 1.4Ghz आवृत्ति विकल्प ● वास्तविक समय की निगरानी के लिए प्रदर्शन के लिए HDMI आउटपुट ● 14-16 किमी हवा से जमीन तक पूर्ण एचडी वीडियो डाउनलिंक प्रणाली ● सीएनसी मशीनिंग एल्यूमीनियम एक्ट्यूएटर केस ● ग्राहक द्वारा पूरी तरह से विन्यास ● सॉफ़्टवेयर द्वारा सेटिंग्स कॉन्फ़िगर करें ● ड्रोन के लिए 130 ग्राम हल्का वजन |
 |
मजबूत दूरगामी संचार
एफपीएम-8416 डेटालिंक 10 मील तक पूर्ण एचडी वीडियो और दो तरफा नियंत्रण डेटा संचार प्रदान करता है।
ट्रांसीवर डीमॉड्यूलेशन के लिए सीओएफडीएम तकनीक का उपयोग करता है और उच्च फीका मार्जिन के साथ मजबूत एनएलओएस लिंक प्रदर्शन प्रदान करता है।
विभिन्न अनुप्रयोगों के लिए सुरक्षित लिंक
वायरलेस संचार प्रणाली एक आंतरिक AES.128 एन्क्रिप्शन एल्गोरिथ्म (CBC) का उपयोग करके एन्क्रिप्शन का समर्थन करती है। एन्क्रिप्शन ब्लॉक को अनएन्क्रिप्टेड ऑपरेशन मोड को सक्षम करने के लिए बाईपास किया जा सकता है।
कठोर परिस्थितियों में मज़बूत
स्थिर लिंक सुनिश्चित करने के लिए एफएचएसएस (Frequency-Hopping spread spectrum) एंटी जामिंग का उपयोग करना।
जटिल कार्य परिदृश्यों में संचालन सुनिश्चित करने के लिए उन्नत एल्गोरिदम का उपयोग किया जाता है।
विभिन्न बंदरगाह

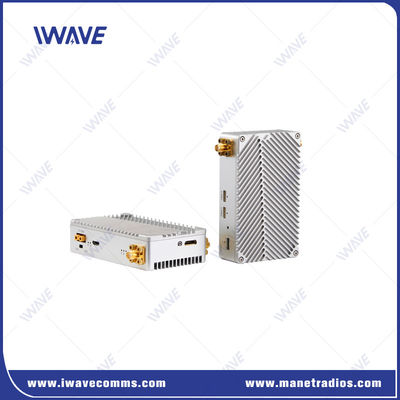

एफपीएम-8416 एचडी इमेज ट्रांसमिशन सिस्टम एचडीएमआई से लैस है,दो लैन पोर्ट और एक द्विदिशात्मक सीरियल पोर्ट जिसके द्वारा उपयोगकर्ता पूर्ण एचडी वीडियो स्ट्रीम प्राप्त कर सकते हैं और एक ही समय में पिक्सहॉक के साथ उड़ान को नियंत्रित कर सकते हैं.
एचडीएमआई पोर्ट और लैन पोर्ट आपके ड्रोन को अधिक कैमरा प्रकार का विकल्प देते हैं।
आवेदन
लघु आकार और वजन 130g यूएवी ड्रोन वीडियो लिंक छोटे ड्रोन के लिए आदर्श है। यह व्यापक रूप से पुलिस बलों, पहले उत्तरदाताओं, सुरक्षा सेवाओं, तेल पाइपलाइन निरीक्षण,वन आग की रोकथाम, उच्च वोल्टेज बिजली लाइन निरीक्षण, आंतरिक सुरक्षा, यातायात प्रबंधन, पुलिस तकनीकी सहायता इकाइयों, विशेष बलों, सैन्य कमांड और नियंत्रण स्टेशन, हवाई अड्डे, सीमा नियंत्रण,प्रमुख घटना समर्थित.
विनिर्देश
| विनिर्देश | |||
| आवृत्ति | 800 मेगाहर्ट्ज | 806 से 826 मेगाहर्ट्ज | |
| 1.4Ghz | 1428 से 1448 मेगाहर्ट्ज | ||
| बैंडविड्थ | 8MHz | ||
| आरएफ शक्ति | 0.6 वाट ((Bi-Amp, 0.6 वाट प्रत्येक पावर एम्पलीफायर की पीक पावर) | ||
| प्रसारण रेंज | 800Mhz: 16km1400Mhz: 14km | ||
| एंटीना | 800 मेगाहर्ट्ज | TX: ओमनी एंटेना/25 सेमी लंबाई/ 2dbiRX: ओमनी एंटेना/60 सेमी लंबाई/6dbi | |
| 1.4Ghz | TX: ओमनी एंटेना/35 सेमी लंबाई/3.5dbiRX: ओमनी एंटेना/60 सेमी लंबाई/5dbi | ||
| प्रसारण दर | 3 एमबीपीएस (एचडीएमआई वीडियो स्ट्रीम, ईथरनेट सिग्नल और सीरियल डेटा शेयर) | ||
| बाउड दर | 115200 बीपीएस ((समायोज्य) | ||
| संवेदनशीलता | -106@4Mhz | ||
| वायरलेस दोष सहिष्णुता एल्गोरिथ्म | वायरलेस बेसबैंड एफईसी फॉरवर्ड त्रुटि सुधार/वीडियो कोडेक सुपर त्रुटि सुधार | ||
| अंत से अंत तक विलंबता | एन्कोडिंग + ट्रांसमिशन + डिकोडिंग के लिए विलंबता 720P/60 <50 एमएस 1080P/60 <80ms |
||
| लिंक पुनर्निर्माण समय | <1s | ||
| मॉड्यूलेशन | अपलिंक QPSK/डाउनलिंक QPSK | ||
| वीडियो संपीड़न | एच.264 | ||
| वीडियो रंग स्थान | 4:2:0 (विकल्प 4:2(२) | ||
| एन्क्रिप्शन | AES128 | ||
| प्रारंभ समय | पंद्रह | ||
| शक्ति | डीसी12 वी (718 वी) | ||
| इंटरफेस | Tx और Rx पर इंटरफेस समान हैं वीडियो इनपुट/आउटपुटः मिनी एचडीएमआई*1 पावर इनपुट इंटरफेस*1 एंटीना इंटरफ़ेसःSMA*2 सीरियल*1: (वोल्टेजः+-13V(RS232), 0~3.3V(TTL) 2 ईथरनेटः 100 एमबीपीएस x 3 |
||
| संकेतक | शक्ति वायरलेस कनेक्शन सेटअप सूचक |
||
| बिजली की खपत | Tx: 9W(Max)Rx: 6W | ||
| तापमान | कार्यरतः -40 ~ + 85°Cस्टोरेजः -55 ~ + 100°C | ||
| आयाम | Tx/Rx: 93 x 55.5 x 23.5 मिमी | ||
| वजन | Tx/Rx: 130 ग्राम | ||
| धातु के मामले का डिजाइन | सीएनसी तकनीक/डबल एल्यूमीनियम मिश्र धातु खोल | ||
| डबल एल्यूमीनियम मिश्र धातु खोल | |||
| संवाहक एनोडाइजिंग यान | |||
|
|
