| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FDM-615PTM |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

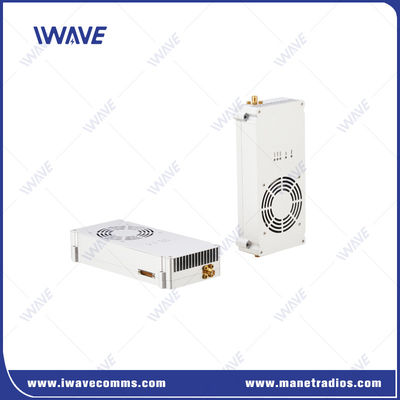

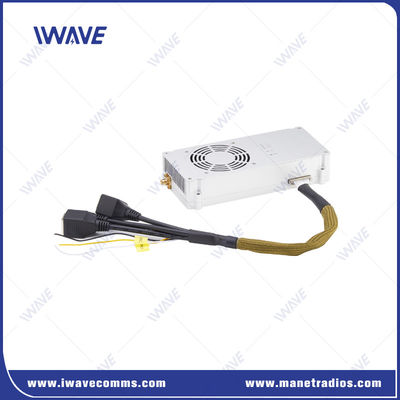

एचडी वीडियो और पूर्ण डुप्लेक्स डेटा के लिए 150 किमी लंबी दूरी के ड्रोन वीडियो ट्रांसमीटर
विवरण
शोर और हस्तक्षेप से प्रतिरक्षा के लिए फ्रीक्वेंसी हॉपिंग स्प्रेड स्पेक्ट्रम (एफएचएसएस) सबसे अच्छा विकल्प है।
FDM-615PTM बहुत लंबी दूरी पर विश्वसनीय रूप से अपने वीडियो और डेटा वितरित करने के लिए FHSS का उपयोग करता है।
यह 10 वाट की प्रेषण शक्ति के साथ सबसे छोटा फॉर्म फैक्टर है जो बहुत लंबी दूरी पर मजबूत फुल डुप्लेक्स ईथरनेट/सीरियल संचार प्रदान करता है।
एपीआई दस्तावेज के साथ, आईडब्ल्यूएवी मजबूत आर एंड डी समर्थन, ओईएम इसे माध्यमिक रूप से विकसित कर सकते हैं या इस इकाई को अपने स्वायत्त मानव रहित मंच में जल्दी और कुशलता से एकीकृत कर सकते हैं।
नई गतिशील आवृत्ति चयन, स्वचालित शक्ति नियंत्रण, मजबूत एनएलओएस क्षमता, आवृत्ति हॉपिंग और अल्ट्रा वाइड एल-बैंड रेंज 1420-1530 मेगाहर्ट्ज आवृत्ति मजबूत हस्तक्षेप और एंटीजम प्रतिरक्षा प्रदान करती है!

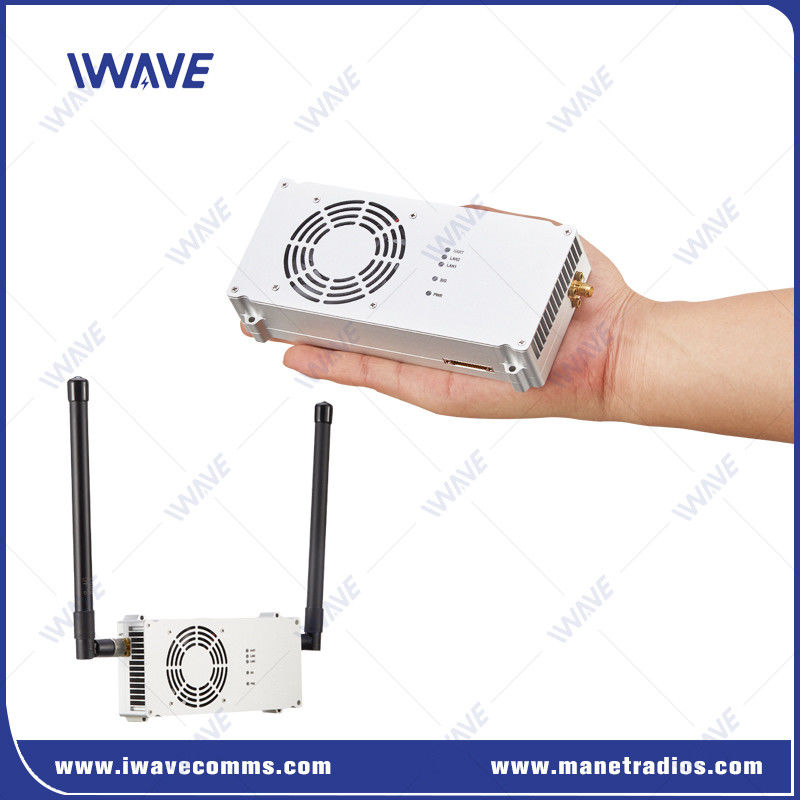

190 ग्राम वजन और छोटे आकार के कारण FDM-615PTM माइक्रो मानव रहित प्लेटफार्मों पर उच्च गुणवत्ता वाले वायरलेस वीडियो और टेलीमेट्री संचार के लिए आदर्श उम्मीदवार है।
प्रमुख विशेषताएं
|
 |
दूरगामी संचार
2dbi फाइबर ग्लास एंटेना के साथ 150 किमी तक स्पष्ट और स्थिर रेडियो सिग्नल।
एचडी वीडियो प्रसारण
जब दूरी 150 किमी है, तो वास्तविक समय डेटा दर लगभग 8-12 एमबीपीएस है। यह आपको जमीन पर पूर्ण एचडी 1080 पी 60 वीडियो स्ट्रीमिंग प्राप्त करने में सक्षम बनाता है।
लघु विलंबता
150 किमी के लिए 60ms-80msof से कम विलंबता की विशेषता है, ताकि आप देख सकें और नियंत्रित कर सकें कि क्या हो रहा है लाइव। FDM-615P TM वीडियो का उपयोग करके आपको उड़ान भरने, कैमरे को लक्षित करने या जिम्बल को संचालित करने में मदद करें।
यूएचएफ, एल बैंड और एस बैंड ऑपरेशन
एफडीएम-615पीTM विभिन्न आरएफ वातावरण को पूरा करने के लिए कई आवृत्ति विकल्प प्रदान करता है। 800MHz, 1.4Ghz और 2.4Ghz।स्वचालित आवृत्ति हॉपिंग स्प्रेड स्प्रेक्ट्रम (एफएचएसएस) उपयोग करने के लिए सर्वोत्तम उपलब्ध चैनल का चयन करेगा, और यदि आवश्यक हो तो एक वैकल्पिक चैनल पर उड़ान भरने के लिए आसानी से स्थानांतरित हो जाएगा
एन्क्रिप्टेड ट्रांसमिशन
FDM-615PTM आपके वीडियो फ़ीड को अनधिकृत पहुंच और अवरोधन से रोकने के लिए वीडियो एन्क्रिप्शन के लिए AES128 को अपनाता है।
प्लग एंड प्ले
एफडीएम-615पी टीएम वीटीओएल/फिक्स्ड विंग ड्रोन/हेलीकॉप्टर के लिए द्विदिशात्मक डेटा ट्रांसमिशन के साथ 150 किमी वायु से जमीन पूर्ण एचडी वीडियो डाउनलिंक प्रदान करता है।यह जटिल बाध्यकारी प्रक्रियाओं के बिना काम स्थापित करने और प्राप्त करने के लिए डिज़ाइन किया गया है
आवेदन
FDM-615PTM विशेष रूप से तेजी से बढ़ते बड़े फिक्स्ड विंग ड्रोन और लंबी दूरी के संचार के लिए यूएवी के लिए बनाया गया है। यह पहले उत्तरदाताओं, बिजली लाइन गश्ती निगरानी,आपातकालीन संचार और समुद्री.
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 100 किमी-150 किमी ((हवा से जमीन तक) | |
| क्षमता | 32 नोड्स | |
| एनएलओएस रेंज | जमीन से जमीन के बीच 5-10 किमी | |
| आरएफ शक्ति | 10 वाट | |
| विलंबता | अंत से अंतः 60ms-80ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| विरोधी जाम | स्वतः आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1447.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| शक्ति | ||
| पावर इनपुट | डीसी 24V±10% | |
| बिजली की खपत | 30 वाट | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | l नेटवर्क पोर्ट से अधिक प्राथमिकता। जब सिग्नल ट्रांसमिशन क्रूड होता है, तो नियंत्रण डेटा को प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः* प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-615PTM नोड सीरियल डेटा प्राप्त कर सकता है।* यदि आप भेजने के बीच अंतर करना चाहते हैं, तो आप इस प्रकार की जानकारी प्राप्त कर सकते हैं।प्राप्त करना और नियंत्रण करना, आप अपने आप को प्रारूप को परिभाषित करने की जरूरत है | ||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xJ30 | |
| COMUART | 1xJ30 | |
| शक्ति | 1xJ30 | |
| डिबग करें | 1xJ30 | |
|
|
