| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6802पीटीएम |
| एमओक्यू: | 2 यूनिट |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

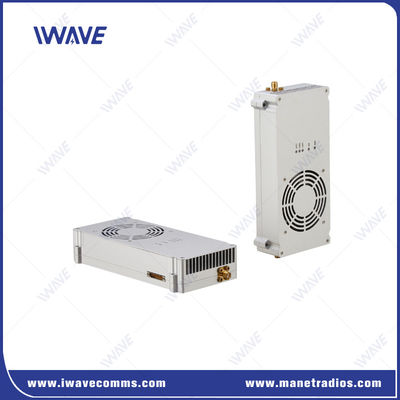

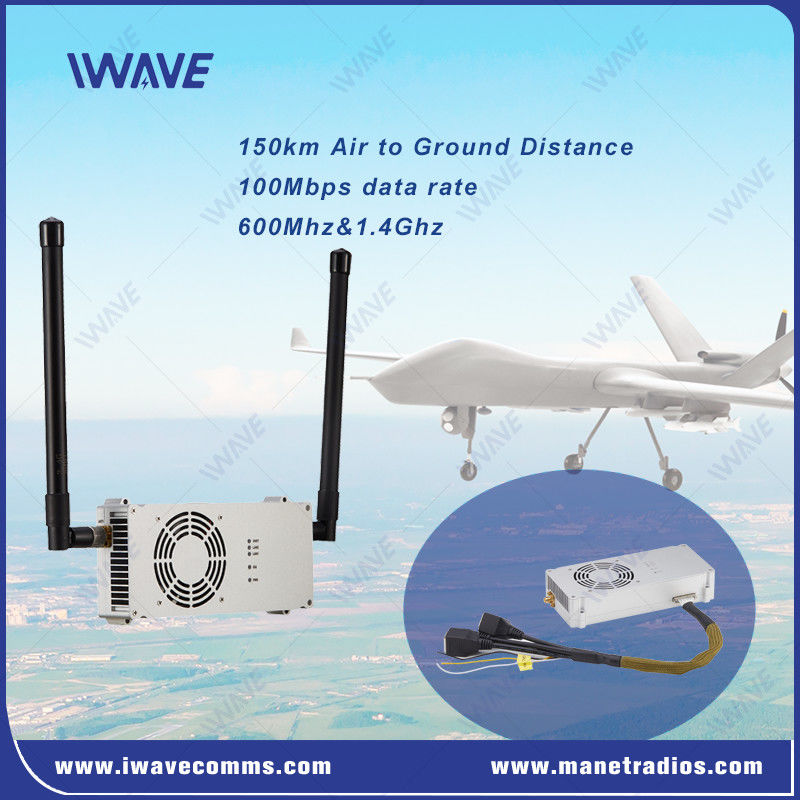

100 एमबीपीएस 150 किमी लंबी दूरी की ड्रोन वीडियो और नियंत्रण डेटा ट्रांसमीटर
विवरण
दFDM-615PTMएक मजबूत और विश्वसनीय वायरलेस संचार समाधान प्रदान करता हैफिक्स्ड-विंग ड्रोनऔरहेलीकॉप्टर, वास्तविक समय HD वीडियो और टीटीएल डेटा ट्रांसमिशन को सक्षम करता है।हवाई निगरानी,खोज और बचाव, यादूरस्थ निगरानी, यह प्रणाली मिशन सफलता के लिए आवश्यक कनेक्टिविटी प्रदान करती है। यह विशेष रूप से फिक्स्ड विंग ड्रोन/ हेलीकॉप्टर/ वाहनों के लिए 150 किमी तक वीडियो डाउनलिंक के लिए डिज़ाइन की गई है।
स्मार्ट एंटेना एमआईएमओ बनानेFDM-6810PTM100 एमबीपीएस की संचरण दर के साथ वास्तविक समय एचडी वीडियो और ब्रॉडबैंड ईथरनेट कनेक्शन प्रदान करना।
प्रमुख विशेषताएं
|
|
प्रौद्योगिकी लाभ
FDM-6810PTMकैरियर एग्रीगेशन टेक्नोलॉजी (CA) को अपनाता है, जो 40MHz वायरलेस कैरियर बैंडविड्थ प्राप्त करने के लिए दो 20MHz बैंडविड्थ कैरियर को एक साथ जोड़ सकता है।अपलिंक और डाउनलिंक ट्रांसमिशन दरों में प्रभावी सुधार, और पूरे वायरलेस ट्रांसमिशन सिस्टम की मजबूती और पर्यावरण अनुकूलन क्षमता को बढ़ाना।
1. एक बड़ा कुल बैंडविड्थ का समर्थन करता है, 20MHz + 20MHz कैरियर एग्रीगेशन का समर्थन करता है, और डेटा ट्रांसमिशन पीक दर 100Mbps से अधिक है।
2. निरंतर वाहक संचयन और गैर-निरंतर वाहक संचयन का समर्थन करता है, जो अधिक लचीला है।
3. विभिन्न बैंडविड्थ के वाहक एकत्रीकरण का समर्थन करता है, और वाहक एकत्रीकरण के बैंडविड्थ को समायोजित कर सकता है
पर्यावरणीय हस्तक्षेप और उपलब्ध स्पेक्ट्रम संसाधनों के अनुसार, विभिन्न परिदृश्यों के अनुकूलन को आसान बनाना।
4. एक एकल वाहक के हस्तक्षेप के बाद डेटा रुकावट से बचने के लिए विभिन्न वाहक पर पुनः प्रसारित करें।
5हस्तक्षेप मुक्त वाहक को अधिक प्रभावी ढंग से खोजने के लिए विभिन्न वाहक की आवृत्ति हॉपिंग का समर्थन करता है।
अनुप्रयोग:
हवाई निगरानीः सीमाओं, प्राकृतिक आपदाओं या महत्वपूर्ण बुनियादी ढांचे जैसे बड़े क्षेत्रों की निगरानी में उपयोग किए जाने वाले फिक्स्ड-विंग ड्रोन और हेलीकॉप्टरों के लिए वास्तविक समय वीडियो डाउनलिंक।
रिमोट मॉनिटरिंग और निरीक्षणः बिजली लाइन निरीक्षण, पाइपलाइन निगरानी और पर्यावरण निगरानी के लिए आदर्श जहां वीडियो और डेटा लंबी दूरी पर प्रेषित किए जाते हैं।
खोज एवं बचाव अभियान: कम विलंबता वाले वीडियो और टीटीएल डेटा इसे पहले उत्तरदाताओं के लिए एक आदर्श उपकरण बनाते हैं, जो दूरदराज या आपदा प्रभावित क्षेत्रों में वास्तविक समय की स्थिति जागरूकता प्रदान करते हैं।
रक्षा और सुरक्षा: सैन्य और कानून प्रवर्तन अनुप्रयोगों के लिए आवश्यक, सुरक्षित संचार और सामरिक संचालन के लिए लाइव एचडी वीडियो प्रसारित करने की क्षमता दोनों प्रदान करता है।
कृषि निगरानी: सटीक खेती के लिए, बड़े कृषि क्षेत्रों की निगरानी के लिए ड्रोन और हेलीकॉप्टरों का उपयोग करना, जो फसल प्रबंधन के लिए वीडियो फीडबैक और टेलीमेट्री डेटा दोनों प्रदान करता है।
विनिर्देश
|
सामान्य |
ताररहित |
|||
|
प्रौद्योगिकी |
टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस |
संचार |
1T1R |
|
|
वीडियो प्रसारण |
1080p एचडी वीडियो ट्रांसमिशन, एच.264/एच.265 अनुकूली |
आईपी डेटा प्रसारण |
आईपी पैकेट के आधार पर डेटा संचरण का समर्थन करता है |
|
|
एन्क्रिप्शन |
ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 |
डेटा लिंक |
पूर्ण दोहरी संचार |
|
|
डेटा दर |
अधिकतम 100 एमबीपीएस ((अपलिंक और डाउनलिंक) |
ऊपर और नीचे का अनुपात |
2D3U/3D2U/4D1U/1D4U |
|
|
रेंज |
UGV: 5-10KM जमीन से जमीन तक (LOS) |
स्वचालित पुनर्निर्माण श्रृंखला |
लिंक विफलता के बाद स्वचालित लिंक पुनर्स्थापना/लिंक विफलता के बाद नेटवर्क को फिर से तैनात करना |
|
|
क्षमता |
64 नोड्स |
संवेदनशीलता |
||
|
MIMO |
2x2 MIMO |
1.4GHZ |
20MHZ |
-102dBm |
|
संचरण शक्ति |
10 वाट |
10MHZ |
-100dBm |
|
|
विलंबता |
एयर इंटरफेस देरी<30ms |
5MHZ |
-96dBm |
|
|
मॉड्यूलेशन |
QPSK, 16QAM, 64QAM |
600MHZ |
20MHZ |
-102dBm |
|
अवरोधन विरोधी |
आवृत्ति हॉपिंग और अनुकूलन मॉड्यूलेशन |
10MHZ |
-100dBm |
|
|
बैंडविड्थ |
1.4Mhz/3Mhz/5Mhz/10MHz/20MHz/40Mhz |
5MHZ |
-96dBm |
|
|
बिजली की खपत |
30 वाट |
आवृत्ति विकल्प |
||
|
पावर इनपुट |
DC24V-DC27V |
1.4Ghz |
1420Mhz-1530MHz |
|
|
आयाम |
86*120*24.2 मिमी |
600Mhz |
634Mhz-674Mhz |
|
|
मैकेनिकल |
||
|
कार्य तापमान |
-20°C~+55°C |
|
|
आयाम |
130*100*25 मिमी ((एंटेना शामिल नहीं है) |
|
|
वजन |
273 ग्राम |
|
|
इंटरफेस |
||
|
आरएफ |
2 x एसएमए |
|
|
ईथरनेट |
1xईथरनेट |
|
|
COMUART |
3xसीरियल पोर्ट |
1. डीबग सीरियल पोर्ट |
|
शक्ति |
1xDC इनपुट |
DC24V-27V |
|
कमांड इंटरफ़ेस |
एटी कमांड कॉन्फ़िगरेशन |
एटी कमांड कॉन्फ़िगरेशन के लिए एपीआई/एचटीटीपी/यूएआरटी |
|
कॉन्फ़िगरेशन प्रबंधन |
वेबयूआई, एपीआई और प्रबंधन सॉफ्टवेयर के माध्यम से समर्थन विन्यास |
|
|
कार्य मोड |
टीसीपी सर्वर मोड |
जब एक टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन के लिए प्रतीक्षा करता है।
lजब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है.
lTCP सर्वर, TCP क्लाइंट, UDP, UDP मल्टीकास्ट, TCP सर्वर/क्लाइंट सह-अस्तित्व, MQTT
|
|
बाउड दर |
1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 |
|
|
प्रोटोकॉल |
ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645, पास-थ्रू मोड |
|
|
प्रणाली प्रबंधन |
WATCHDOG फ़ंक्शन का समर्थन करता है, सभी सिस्टम-स्तरीय अपवादों की पहचान की जा सकती है और स्वचालित रूप से रीसेट किया जा सकता है |
|
|
|
