| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-7800 |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी |

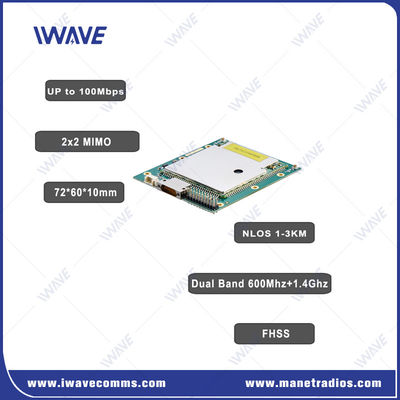

वीडियो और टेलीमेट्री डेटा के लिए 100 एमबीपीएस आईपी मेश मॉड्यूल
विवरण
सभी नए MIMO डिजिटल डेटा लिंक एक लघु OEM, दोहरी बैंड, उच्च शक्ति है,2x2 MIMO वायरलेस OEM समाधान जो जटिल डेटा गहन अनुप्रयोगों के लिए आवश्यक 100Mbps बैंडविड्थ और LOS 10km और NLOS 1-3km रेंज प्रदान करता हैएमआईएमओ एफडी-7800 में शोर और व्यवधान के प्रतिरोध के लिए सबसे अच्छा फ्रीक्वेंसी हॉपिंग स्प्रेड स्पेक्ट्रम (एफएचएसएस) है।यह वायरलेस नेटवर्क वातावरण में अच्छी अनुकूलन क्षमता प्राप्त करने के लिए स्वतंत्र रूप से IWAVE टीम द्वारा विकसित दो-परत उच्च गतिशील नेटवर्क प्रोटोकॉल को भी अपनाता है, गतिशील नेटवर्किंग प्रदर्शन और संचरण क्षमताओं.FD-7800 एक सुरक्षित और एक साथ ईथरनेट और सीरियल डेटा संचार सुनिश्चित करता है.
विशेषताएं
नेटवर्क अधिक लचीला है, जो गतिशील स्व-संगठन और स्थिर लिंक नेटवर्क मोड दोनों का समर्थन करता है।
FD-7800 एक वायरलेस ट्रांसमिशन उत्पाद है जिसे IWAVE द्वारा परिपक्व SOC चिपसेट के आधार पर डिज़ाइन किया गया है, जो एक लघु OEM, उच्च शक्ति, 2X2 MIMO वायरलेस OEM समाधान है।
एमआईएमओ मोड का समर्थन करने के अलावा, एफडी-7800 एलटीई-ए की सीए तकनीक (कैरियर एग्रीगेशन) का भी उपयोग करता है। एफडी-7800 दोहरे वाहक का समर्थन करता है और 40MHz की अधिकतम ऑपरेटिंग बैंडविड्थ का समर्थन कर सकता हैः 2X20MHz।
एमआईएमओ मोड की तुलना में, सीए मोड में डिवाइस एंटेना के स्थापना स्थान और दूरी पर कोई प्रतिबंध नहीं है,उच्च बैंडविड्थ डेटा संचरण प्राप्त करने के लिए तैनाती को अधिक लचीला और आसान बनाना.
यह मजबूत डिजिटल डेटा लिंक 600 मेगाहर्ट्ज और 1.4 जी आवृत्ति बैंड में एक मजबूत और सुरक्षित लिंक प्रदान करता है
ईथरनेट और पूर्ण डुप्लेक्स टेलीमेट्री डेटा ट्रांसमिशन का समर्थन करता है।
आवेदन
ईथरनेट वायरलेस एक्सटेंशन
वायरलेस टेलीमेट्री
वायरलेस वीडियो
नियंत्रण प्रणाली
विनिर्देश
| वायरलेस | |
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानक पर आधारित वायरलेस |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिक परत-2 |
| डेटा दर | अधिकतम 120 एमबीपीएस ((अपलिंक और डाउनलिंक) |
| संचार रेंज | हवा से जमीन तक 10 किमी एनएलओएस जमीन से जमीन 1-3 किमी |
| नोड | 32 नोड |
| MIMO | 2x2 MIMO |
| आरएफ शक्ति | 23dBm±2 (2w, 5w या 10w अनुरोध पर) |
| विलंबता | अंत से अंत≤5ms-15ms |
| मॉड्यूलेशन | अनुकूलन QPSK, 16QAM, 64QAM |
| अवरोधन विरोधी | एफएचएसएस ((फ्रीक्वेंसी हॉप स्प्रेड स्पेक्ट्रम) |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz |
| बिजली की खपत | 5 वाट |
| पावर इनपुट | DC5-32V |
| आयाम | 72*60*10 मिमी |
| वजन | 33 ग्राम |
| सीरियल डेटा | RS232/TTL |
| संचार | पूर्ण दोहरी संचार |
| ऊपर और नीचे का अनुपात | 2D3U/3D2U/4D1U/1D4U |
| स्वचालित पुनर्निर्माण | लिंक विफलता के बाद स्वचालित पुनर्स्थापना/लिंक विफलता के बाद नेटवर्क को फिर से तैनात करना |
| दोहरी बैंड आवृत्ति | 1.4G: 1420Mhz-1530MHz |
| 600Mhz: 566Mhz-678Mhz | |

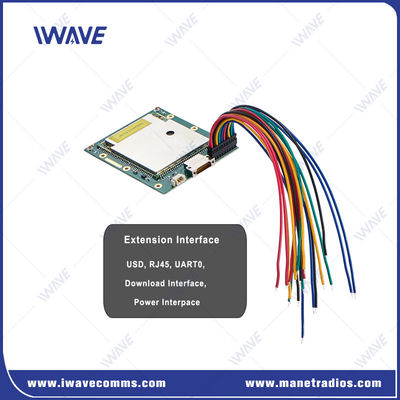

| इंटरफेस | |
| आरएफ | 2 x एसएमए |
| लैन पोर्ट | 2x ईथरनेट पोर्ट |
| कमुआर्ट | 1xCOMUART टीटीएल 3.3V स्तर, 1 प्रारंभ बिट, 8 डेटा बिट, 1 रोक बिट, कोई समानता जांच नहीं बाउड दरः 115200 बीपीएस ((डिफ़ॉल्ट) (57600, 38400, 19200, 9600 विन्यस्त) |
| पावर इनपुट | 1xDC इनपुट: DC5-32V |
| संवेदनशीलता | |
| 1.4GHZ | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| 600Mhz | 20Mhz: -102dBm |
| 10Mhz: -100dBm | |
| 5Mhz: -96dBm | |
| पर्यावरण | |
| कार्य तापमान | -40°C~+80°C |
वीडियो
|
|
