| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-610एक्स |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |

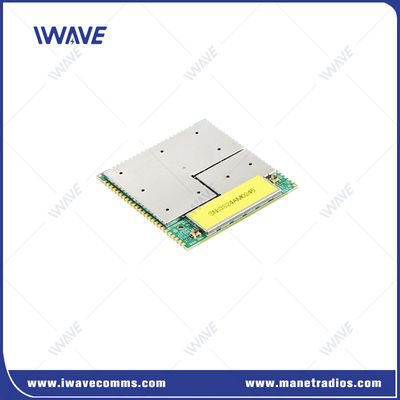

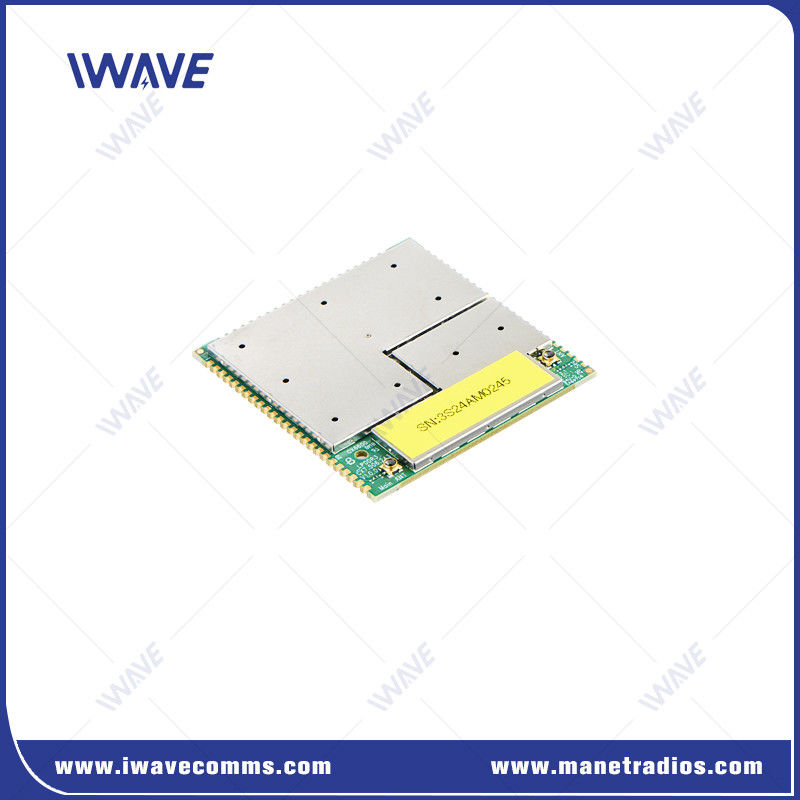

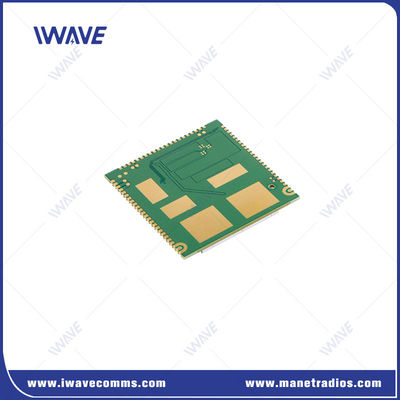

बहुत छोटे रोबोटिक्स के लिए उन्नत एसओसी विकास बोर्ड ट्रांससीवर
परिचय
FD-610X Soc डेवलपमेंट बोर्ड ट्रांससीवर विशेष रूप से रोबोटिक्स प्लेटफार्मों के लिए डिज़ाइन किए गए औद्योगिक ट्रांससीवर का एक नया वर्ग है।यह हमारे अत्यधिक मजबूत MANET मेष तरंगों पर आधारित एक सॉफ्टवेयर परिभाषित रेडियो हैयह उपलब्ध चैनल बैंडविड्थ के उपयोग को अनुकूलित करता है, जिससे टकरावों से बचा जाता है और एक छोटा, अनुमानित डेटा पैकेट विलंबता प्रदान करता है।व्यापक बैंडविड्थ के साथ उन्नत हस्तक्षेप से बचने की योजना (IAS) विवादित वातावरण में संचार की प्रभावशीलता को अधिकतम करती है और इलेक्ट्रॉनिक हमले (EA) से सुरक्षा प्रदान करती है.
FD-610X Soc विकास बोर्ड कैसे काम करता है?
|
FD-610X एसओसी विकास बोर्डसमर्थित संगत कंप्यूटिंग प्लेटफार्मों के साथ जोड़े जाने के लिए डिज़ाइन किया गया है, बुद्धिमान उड़ान नियंत्रकों के साथ एम्बेडेड है या ग्राउंड रोबोटिक्स प्लेटफार्मों में एकीकृत है।
परिणाम एक शक्तिशाली है,लचीली लंबी दूरी की रोबोटिक कनेक्टिविटी और HD वीडियो स्ट्रीमिंग के लिए स्केलेबल समाधान जो चुनौतीपूर्ण और भीड़भाड़ वाले वातावरण में दृष्टि की रेखा के अलावा लंबी सीमा पर प्रसारित करता है.
|
 |
आवेदन
मिनी यूएएस
ड्रोन यूएएस
यूजीवी
ईथरनेट वायरलेस एक्सटेंशन
वायरलेस टेलीमेट्री
एनएलओएस वायरलेस वीडियो ट्रांसमिशन
वायरलेस नियंत्रण प्रणाली
विनिर्देश
|
प्रसारण |
मास्टर कंट्रोल मॉड्यूल डेटा अधिग्रहण और एन्कोडिंग के लिए छवि अधिग्रहण उपकरण |
कैमरा |
|
मुख्य नियंत्रण मॉड्यूल यूएसबी या एचएसआईसी इंटरफ़ेस के माध्यम से एफडी-610X को एन्कोडेड डेटा भेजता है |
भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
|
FD-610X एन्कोडेड इमेज डेटा को एयर इंटरफेस के माध्यम से प्राप्त करने वाले छोर पर भेजता है। |
||
| प्राप्त करना | FD-610X प्राप्त करने वाला अंत एन्कोडेड छवि डेटा प्राप्त करता है और फिर पारदर्शी रूप से इसे मुख्य नियंत्रण मॉड्यूल में प्रसारित करता है। | |
| FD-610X USB या HSIC इंटरफेस के माध्यम से मुख्य नियंत्रण मॉड्यूल को डेटा भेजता है। | भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
|
मुख्य नियंत्रण मॉड्यूल डेटा प्राप्त करने के बाद, यह छवि डिकोडिंग और प्रदर्शन करता है। |
||
| पीसीबी का आकार | 43.40*45.00*3.00 मिमी | |
| आरएफ | आवृत्ति | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
|
800Mhz: 806-826 MHz |
||
|
आरएफ शक्ति |
25dBm | |
|
संवेदनशीलता (प्रवेश) |
2.4Ghz ((24415 चैनल) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
पहुँच |
|
1.4Ghz ((14379 चैनल) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
पहुँच |
|
|
800Mhz ((8160 चैनल) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
पहुँच |
|
इंटरफेस |
यूएआर |
1 |
|
COM-UART |
1 |
|
|
एचएसआईसी |
यूएसबी 2.0 हाई स्पीड |
|
|
अमेरिका |
यूएसबी 2.0 हाई स्पीड |
|
|
I2C |
1 | |
|
जीपीआईओ |
6 |
|
|
जेटीएजी |
1 | |
|
एंटीना |
2 |
|
|
