| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-660एक्स |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |

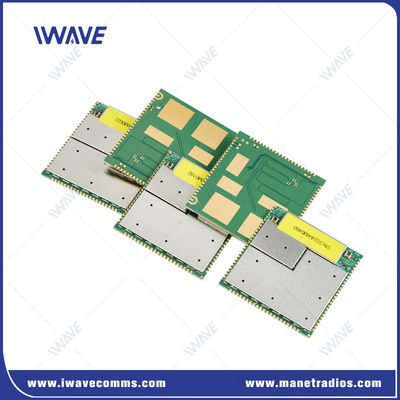

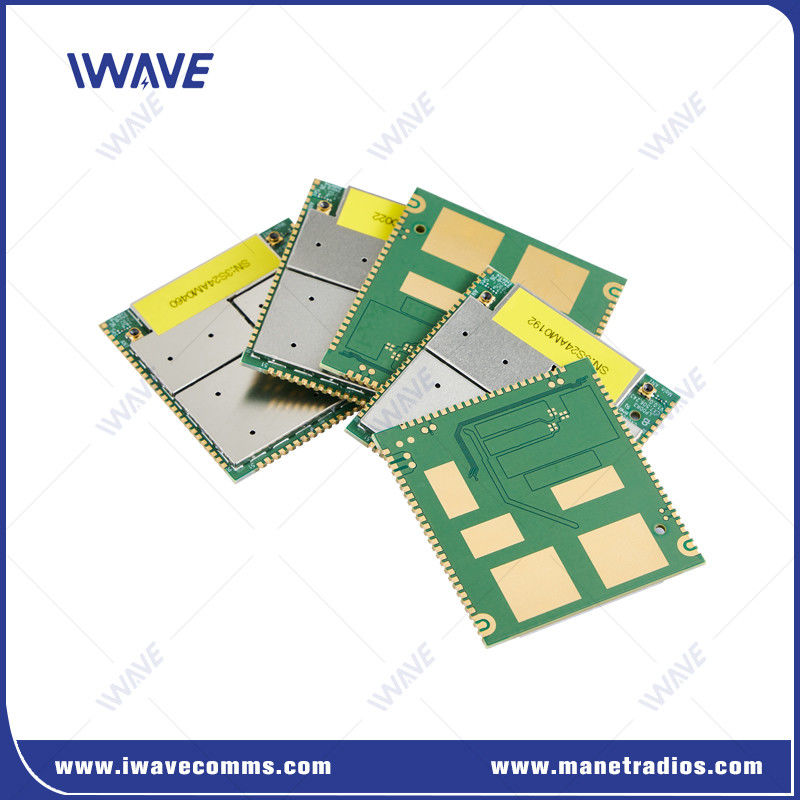

आवृत्ति हॉपिंग प्रसार स्पेक्ट्रम के साथ लंबी दूरी के रेडियो टेलीमेट्री मॉड्यूल
परिचय
एफडीएम-660एक्स एक कॉम्पैक्ट 200 मेगावाट आईपी पीटीएमपी उपकरण है, जो लंबी दूरी के संचार और उच्च डेटा दर वाले हवाई मिशनों के लिए अनुकूलित है। अल्ट्रा-लंबी दूरी की कनेक्टिविटी के लिए,उच्च शक्ति विन्यास जैसे कि पीए के साथ 10W मॉडल 100-150 किमी वायरलेस लिंक तक पहुंच सकता है.
यह प्रणाली एफपीजीए वास्तुकला का लाभ उठाती है, बहु-तरंग-रूप कार्यक्षमता, अल्ट्रा-वाइडबैंड संचालन और स्टार टोपोलॉजी में उच्च गति आवृत्ति हॉपिंग का समर्थन करती है।यह विभिन्न विन्यासों में डेटा और वीडियो ट्रांसमिशन दोनों को संभालने में सक्षम है, जिसमें बिंदु से बिंदु, बिंदु से बहु बिंदु और बहु बिंदु से बहु बिंदु सेटअप शामिल हैं।
लाभटेलीमेट्री मॉड्यूल(FDM-660X):
लम्बा एनएलओएस संचरणःभूमि आधारित प्रणालियों के बीच गैर-लाइन-ऑफ-सीजन (एनएलओएस) स्थितियों में 500 मीटर से 3 किमी तक की दूरी पर स्थिर संचार करने में सक्षम।
उच्च-गति आवागमन के लिए समर्थनःएफडीएम-660एक्स 300 किमी/घंटे की गति पर भी स्थिर संचार लिंक बनाए रखता है, जिससे यह उच्च गति वाले प्लेटफार्मों के लिए आदर्श है।
उच्च थ्रूपुट:एक साथ 80 एमबीपीएस और 100 एमबीपीएस के बीच अपलिंक और डाउनलिंक गति प्राप्त करता है, जो मांग वाले अनुप्रयोगों के लिए उच्च डेटा हस्तांतरण दर सुनिश्चित करता है।
पावर स्व-अनुकूली:यह उपकरण वास्तविक समय में चैनल की स्थिति के आधार पर अपनी संचरण और प्राप्ति शक्ति को स्वचालित रूप से समायोजित करता है, जिससे ऊर्जा की खपत में सुधार होता है और नेटवर्क में हस्तक्षेप कम होता है।
टेलीमेट्री मॉड्यूल का विनिर्देश
| प्रसारण | मास्टर कंट्रोल मॉड्यूल डेटा अधिग्रहण और एन्कोडिंग के लिए छवि अधिग्रहण उपकरण | कैमरा |
| मुख्य नियंत्रण मॉड्यूल यूएसबी या एचएसआईसी इंटरफ़ेस के माध्यम से एफडी-610X को एन्कोडेड डेटा भेजता है | भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
| FD-610X एन्कोडेड इमेज डेटा को एयर इंटरफेस के माध्यम से प्राप्त करने वाले छोर पर भेजता है। | ||
| प्राप्त करना | FD-610X प्राप्त करने वाला अंत एन्कोडेड छवि डेटा प्राप्त करता है और फिर पारदर्शी रूप से इसे मुख्य नियंत्रण मॉड्यूल में प्रसारित करता है। | |
| FD-610X USB या HSIC इंटरफेस के माध्यम से मुख्य नियंत्रण मॉड्यूल को डेटा भेजता है। | भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
| मुख्य नियंत्रण मॉड्यूल डेटा प्राप्त करने के बाद, यह छवि डिकोडिंग और प्रदर्शन करता है। | ||
| पीसीबी का आकार | 43.40*45.00*3.00 मिमी | |
| आरएफ | आवृत्ति | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| आरएफ शक्ति | 25dBm | |
| संवेदनशीलता (प्रवेश) |
2.4Ghz ((24415 चैनल) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
पहुँच |
| 1.4Ghz ((14379 चैनल) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
पहुँच | |
| 800Mhz ((8160 चैनल) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
पहुँच | |
| इंटरफेस | यूएआर | 1 |
| COM-UART | 1 | |
| एचएसआईसी | यूएसबी 2.0 हाई स्पीड | |
| अमेरिका | यूएसबी 2.0 हाई स्पीड | |
| I2C | 1 | |
| जीपीआईओ | 6 | |
| जेटीएजी | 1 | |
| एंटीना | 2 |
अक्सर पूछे जाने वाले प्रश्न
1. मॉड्यूल कितना करंट खींचता है?
बिजली की खपत लगभग 4W है।
वर्तमान आपूर्ति वोल्टेज से विभाजित बिजली की खपत के बराबर है
4 / 12 = 0.33A, यदि आप 12 वोल्ट की आपूर्ति पर हैं।
2मुझे 150 किमी ट्रांसमिशन रेंज वायरलेस वीडियो डेटा मॉड्यूल की जरूरत है, कौन सी आवृत्ति रेंज बेहतर है?
विभिन्न आवृत्ति सीमाओं पर दो संस्करण हैं।
प्रथम संस्करण की आवृत्ति सीमा 1420 मेगाहर्ट्ज से 1530 मेगाहर्ट्ज तक है, जिसमें एफएचएसएस के लिए 110 मेगाहर्ट्ज की आवृत्ति चौड़ाई है।
दूसरे संस्करण की आवृत्ति सीमा 806 मेगाहर्ट्ज से 826 मेगाहर्ट्ज या 1420 मेगाहर्ट्ज ~ 1530 मेगाहर्ट्ज तक है, जिसमें एफएचएसएस के लिए केवल 20 मेगाहर्ट्ज या 40 मेगाहर्ट्ज की आवृत्ति चौड़ाई है।
हमारे इंजीनियर ने सिफारिश की कि आप 1 संस्करण चुनें, क्योंकि यह संकेत कमजोर या हस्तक्षेप के समय चुनने के लिए अधिक बार बिंदु प्रदान कर सकता है।
|
|
