| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-660एक्स |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |

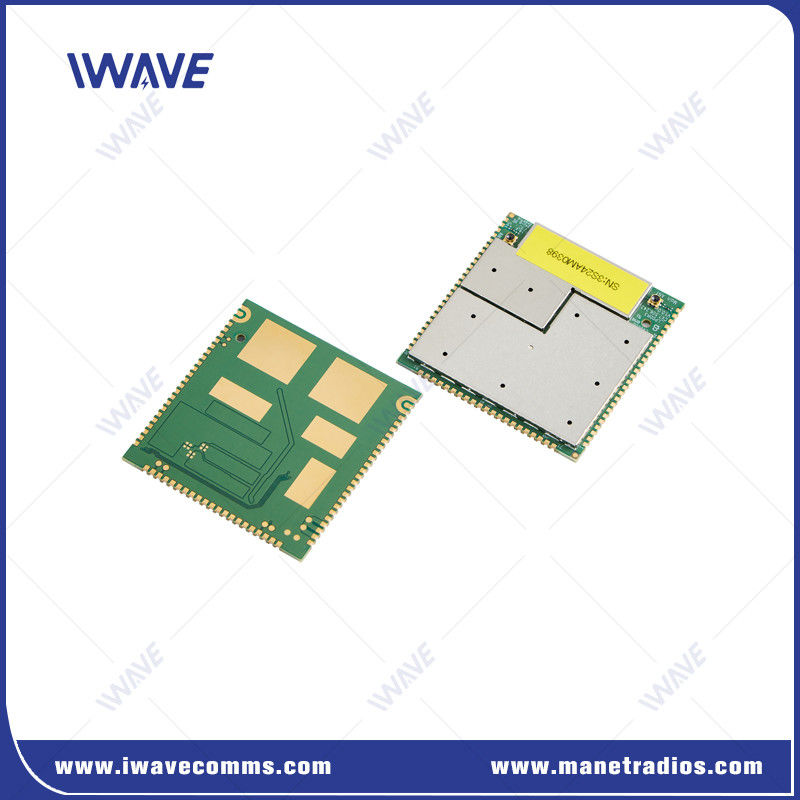

टीडीडी ओएफडीएम दोतरफा वायरलेस वीडियो डेटा आरसी कंट्रोल लिंक एसडीआर मॉड्यूल बोर्ड
परिचय
उन्नत आईपी स्टार टोपोलॉजी और उच्च गति आवृत्ति हॉपिंग का लाभ उठाते हुए, FDM-6800 चुनौतीपूर्ण वातावरण में उत्कृष्ट है।यह अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए पूरी तरह से उपयुक्त हैजिसमें मानवयुक्त और मानव रहित प्रणालियां, साथ ही वाणिज्यिक और सामरिक दोनों उपयोग शामिल हैं।
IWAVE रोबोटिक प्रणालियों के लिए जाल और बिंदु-से-बहु-बिंदु प्रौद्योगिकियों पर ध्यान केंद्रित करते हुए, औद्योगिक ग्रेड वायरलेस नेटवर्क समाधान विकसित करने में विशेषज्ञता रखता है।लंबी दूरी के वायरलेस रेडियो विभिन्न अनुप्रयोगों के लिए डिज़ाइन किए गए हैं, जिसमें यूएवी, यूजीवी, एएमआर, मोबाइल रोबोटिक्स, कनेक्टेड टीमें और सरकारी/रक्षा क्षेत्र शामिल हैं।IWAVE उपयोगकर्ताओं को मानव रहित प्रणालियों के साथ अनुकूलन योग्य संचार नेटवर्क का निर्माण करके जटिल चुनौतियों का सामना करने में सक्षम बनाता है.
लाभएसडीआर मॉड्यूल(FDM-660X)
|
मास्टर-स्लेव समर्थनःएक मास्टर नोड तक का प्रबंधन कर सकता है32दास नोड्स. वायु-भूमि संचारn: 20 किमी तक वायरलेस वीडियो, एमएवीलिंक और टेलीमेट्री डेटा ट्रांसमिशन प्रदान करता है। गैर-दृष्टि रेखा (एनएलओएस) संचरणःएनएलओएस वातावरण में मोबाइल ट्रांसमिशन 1-3 किमी से अधिक। विरोधी हस्तक्षेप:विशेषताएं हस्तक्षेप प्रतिरोध के लिए आवृत्ति बैंड के भीतर और पार आवृत्ति प्रसार स्पेक्ट्रम (FHSS) । त्रि-बैंड समर्थन: चयन योग्य आवृत्ति बैंड800 मेगाहर्ट्ज और 1.4 गीगाहर्ट्ज और 2.4Ghz. बहुमुखी इंटरफेस:इसमें आरजे45, टीटीएल, आरएस232, आरएस485, आरएस422, और एसबीयूएस (अनुकूलन योग्य) शामिल हैं। सॉफ्टवेयर परिभाषित रेडियो (एसडीआर):उपयोग और प्रबंधन में आसानी के लिए सहज ज्ञान युक्त वेब पेज आधारित संचालन। नेटवर्क निगरानी सॉफ्टवेयरःएसएनआर, आरएसएसआई, नोड टोपोलॉजी, और नोड के बीच की दूरी की वास्तविक समय की निगरानी। |
 |
टेलीमेट्री मॉड्यूल का विनिर्देश
| प्रसारण | मास्टर कंट्रोल मॉड्यूल डेटा अधिग्रहण और एन्कोडिंग के लिए छवि अधिग्रहण उपकरण | कैमरा |
| मुख्य नियंत्रण मॉड्यूल यूएसबी या एचएसआईसी इंटरफ़ेस के माध्यम से एफडी-610X को एन्कोडेड डेटा भेजता है | भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
| FD-610X एन्कोडेड इमेज डेटा को एयर इंटरफेस के माध्यम से प्राप्त करने वाले छोर पर भेजता है। | ||
| प्राप्त करना | FD-610X प्राप्त करने वाला अंत एन्कोडेड छवि डेटा प्राप्त करता है और फिर पारदर्शी रूप से इसे मुख्य नियंत्रण मॉड्यूल में प्रसारित करता है। | |
| FD-610X USB या HSIC इंटरफेस के माध्यम से मुख्य नियंत्रण मॉड्यूल को डेटा भेजता है। | भौतिक इंटरफ़ेस USB/HISC, नेटवर्क कार्ड में तार्किक रूप से आभासी | |
| मुख्य नियंत्रण मॉड्यूल डेटा प्राप्त करने के बाद, यह छवि डिकोडिंग और प्रदर्शन करता है। | ||
| पीसीबी का आकार | 43.40*45.00*3.00 मिमी | |
| आरएफ | आवृत्ति | 2.4Ghz: 2401.5-2481.5 MHz |
| 1.4Ghz: 1427.9-1467.9MHz | ||
| 800Mhz: 806-826 MHz | ||
| आरएफ शक्ति | 25dBm | |
| संवेदनशीलता (प्रवेश) |
2.4Ghz ((24415 चैनल) 20Mhz:-99dBm 10Mhz:-103dBm 5Mhz:-104dBm 3Mhz:-106dB |
पहुँच |
| 1.4Ghz ((14379 चैनल) 10MHz:-103dBm 5Mhz:-104dBm 3Mhz:-106dBm |
पहुँच | |
| 800Mhz ((8160 चैनल) 10MHz:-103dBm 5Mhz:-106dBm 3Mhz:-108dBm |
पहुँच | |
| इंटरफेस | यूएआर | 1 |
| COM-UART | 1 | |
| एचएसआईसी | यूएसबी 2.0 हाई स्पीड | |
| अमेरिका | यूएसबी 2.0 हाई स्पीड | |
| I2C | 1 | |
| जीपीआईओ | 6 | |
| जेटीएजी | 1 | |
| एंटीना | 2 |
अक्सर पूछे जाने वाले प्रश्न
1. मॉड्यूल कितना करंट खींचता है?
बिजली की खपत लगभग 4W है।
वर्तमान आपूर्ति वोल्टेज से विभाजित बिजली की खपत के बराबर है
4 / 12 = 0.33A, यदि आप 12 वोल्ट की आपूर्ति पर हैं।
2मुझे 150 किमी ट्रांसमिशन रेंज वायरलेस वीडियो डेटा मॉड्यूल की जरूरत है, कौन सी आवृत्ति रेंज बेहतर है?
विभिन्न आवृत्ति सीमाओं पर दो संस्करण हैं।
प्रथम संस्करण की आवृत्ति सीमा 1420 मेगाहर्ट्ज से 1530 मेगाहर्ट्ज तक है, जिसमें एफएचएसएस के लिए 110 मेगाहर्ट्ज की आवृत्ति चौड़ाई है।
दूसरे संस्करण की आवृत्ति सीमा 806 मेगाहर्ट्ज से 826 मेगाहर्ट्ज या 1420 मेगाहर्ट्ज ~ 1530 मेगाहर्ट्ज तक है, जिसमें एफएचएसएस के लिए केवल 20 मेगाहर्ट्ज या 40 मेगाहर्ट्ज की आवृत्ति चौड़ाई है।
हमारे इंजीनियर ने सिफारिश की कि आप 1 संस्करण चुनें, क्योंकि यह संकेत कमजोर या हस्तक्षेप के समय चुनने के लिए अधिक बार बिंदु प्रदान कर सकता है।
|
|
