| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-780एक्स |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |
मानव रहित प्रणाली संचार के लिए मल्टी हॉप्स OEM आईपी मेष एसडीआर रेडियो
परिचय

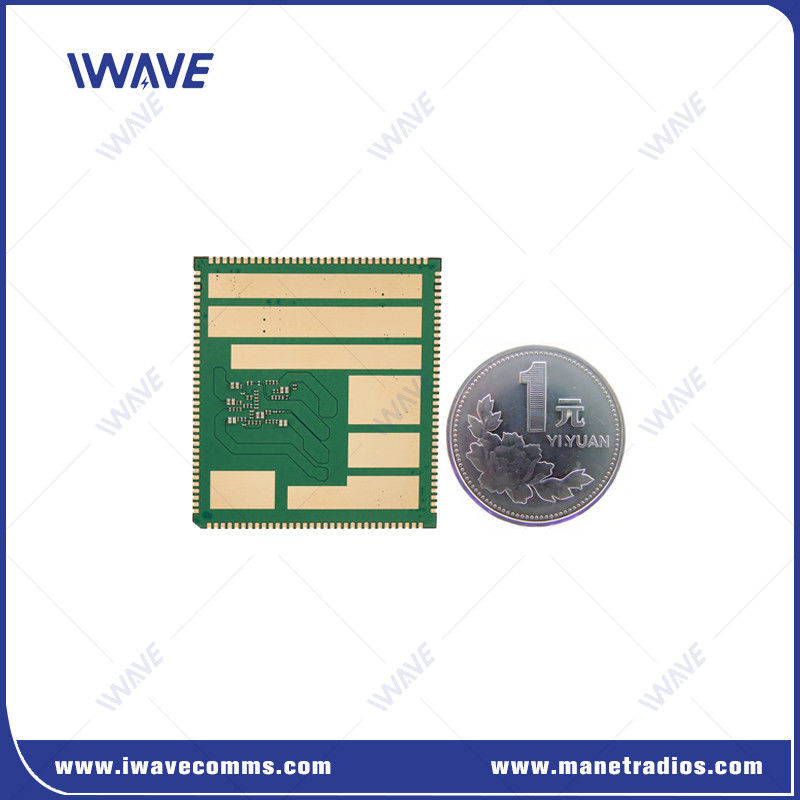

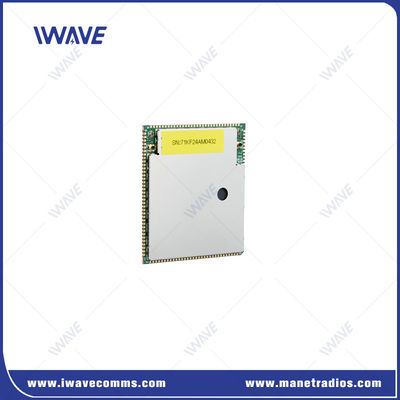

FD-780X MESH केंद्रहीन स्व-संगठित नेटवर्क के लिए एक कोर SDR मॉड्यूल है। यह कोर मॉड्यूल LTE वायरलेस संचार मानकों पर आधारित है, OFDM और MIMO जैसी प्रमुख प्रौद्योगिकियों को अपनाता है,कई बैंडविड्थ आवंटन का समर्थन करता है (1.4MHz, 3MHz, 5MHz, 10MHz, 20MHz, 40MHz), CA मोड (कैरियर एग्रीगेशन) का समर्थन करता है, और विलंबता को प्रभावी ढंग से कम करने और डेटा ट्रांसमिशन क्षमताओं में सुधार करने के लिए एक फ्लैट आर्किटेक्चर डिजाइन को अपनाता है।इसमें लंबी संचरण दूरी की विशेषताएं हैं, बड़े डेटा थ्रूपुट, और मजबूत विरोधी हस्तक्षेप। कोर मॉड्यूल उच्च एकीकरण के साथ एक परिपक्व एसओसी चिप समाधान को अपनाता है। आकार को कम करते हुए,यह प्रभावी ढंग से प्रणाली बिजली की खपत को भी कम करता है, विभिन्न ग्राहकों की उद्योग की जरूरतों को पूरा करने के लिए यूएवी, यूजीवी और विश्वसनीय संचार के लिए अन्य परिदृश्यों को विकसित करने के लिए।
लाभएसडीआर रेडियो(FD-780X)
|
|
|
एसडीआर रेडियो का विनिर्देश
|
फ़ंक्शन आइटम |
विवरण |
विवरण |
|
पीसीबी |
एकतरफा इंटरफेस बोर्ड |
सहिष्णुता सीमाः 46.58±0.15 मिमी 52.00±0.15 मिमी 2.90±0.10 मिमी |
|
आरएफ |
आरएफ बैंड 1 |
1420-1530MHz |
|
आरएफ बैंड 2 |
566-678MHz |
|
|
शक्ति स्तर |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
संवेदनशीलता (1Mbps) |
1.4G ((14700 चैनल) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200नहर) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
इंटरफेस |
यूएआरटी |
3 |
|
एचएसआईसी |
यूएसबी 2.0 हाई स्पीड |
|
|
यूएसबी |
यूएसबी 2.0 हाई स्पीड |
|
|
I2C |
2个 |
|
|
जीपीआईओ |
23个 |
|
|
जेटीएजी |
0个 |
|
|
आरएफ |
2T2R |
|
|
शक्ति |
वीएसवाईएस |
3.7V~4.35V,सुझाव 4.0V (इनपुट) |
|
D1V8A |
1.8V आउटपुट |
|
|
A2V85A |
2.85V आउटपुट |
|
|
VCC_D3V3 |
3.3V आउटपुट |
|
|
5V_FEM |
आरएफ पीए चिप पावर सप्लाई ((इनपुट) |
|
|
नेटवर्क |
नेटवर्क मोड |
केंद्रविहीन विशेष नेटवर्क |
|
क्षमता |
अधिकतम 32 नोड्स |
|
|
हप्स |
बहु-हॉप रूटिंग टोपोलॉजी का समर्थन, 31 हॉप तक |
|
|
संचार |
यूनिकास्ट, मल्टीकास्ट और प्रसारण प्रसारण मोड का समर्थन करता है। कोई भी नोड संचार के लिए इन तीन मोड का उपयोग कर सकता है |
|
|
डेटा दर |
सभी नोड्स संवाद और काम बैंडविड्थ साझा, और अधिकतम दर 100Mbps है |
|
|
समय सिंक्रनाइजेशन |
बाहरी घड़ी से स्वतंत्र, स्व-सिनक्रोनस |
|
|
शक्ति नियंत्रण |
सभी नोड्स अनुकूली रूप से संचरण शक्ति समायोजित |
|
|
सबनेट फ्यूजन |
एक नेटवर्क को कई नेटवर्क में विभाजित करने का समर्थन करें |
|
|
गति की गति |
अधिकतम समर्थन 300 किमी/घंटा |
|
|
पुनःप्रसारण |
HARQ पुनःप्रसारण |
|
|
जाम-रोधी |
आवृत्ति बैंड के भीतर और पार गतिशील आवृत्ति कूद का समर्थन करता है |
|
|
