| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-780एक्स |
| एमओक्यू: | 2 |
| कीमत: | विनिमय योग्य |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |

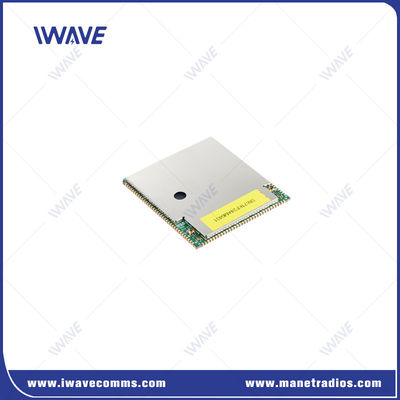

मानव रहित प्रणाली के लिए 600 मेगाहर्ट्ज से 1.4 गीगाहर्ट्ज एल बैंड और यूएचएफ वायरलेस डिजिटल डेटा लिंक
परिचय
नई गतिशील आवृत्ति चयन, आवृत्ति हॉपिंग और स्वतंत्र अपलिंक/डाउनलिंक आवृत्ति मजबूत हस्तक्षेप और एंटीजम प्रतिरक्षा प्रदान करती है!
लघु, हल्के और मजबूत डिजाइन FD-780X आकार संवेदनशील अनुप्रयोगों के लिए एक आदर्श उम्मीदवार होने के लिए अनुमति देता है।FD-780X की लंबी दूरी की क्षमताएं उच्च गुणवत्ता वाले वायरलेस वीडियो और टेलीमेट्री संचार की अनुमति देती हैं.
टाइम डिवीजन मल्टीपल एक्सेस (टीडीएमए) प्रोटोकॉल के साथ एफडी-780एक्स मेष मानव रहित प्रणाली एक टोकन-प्रबंधित चैनल एक्सेस सिस्टम का उपयोग करती है जिसमें प्रत्येक नेटवर्क नोड को एक ट्रांसमिशन स्लॉट आवंटित किया जाता है।नेटवर्क मापदंडों और डेटा यातायात के आधार पर, टोकन एक नोड से दूसरे नोड में पारित किए जाते हैं। नतीजतन, यदि किसी नोड के पास अधिक डेटा प्रेषित करने के लिए है, तो इसके समय स्लॉट लंबे होंगे।अंतिम गंतव्य के पथ में नामित नोड एक डेटा एंडपॉइंट या एक रिपीटर हो सकता है.
लाभमानव रहित प्रणाली(FD-780X)
|
|
विनिर्देशमानव रहित प्रणाली(FD-780X)
|
फ़ंक्शन आइटम |
विवरण |
विवरण |
|

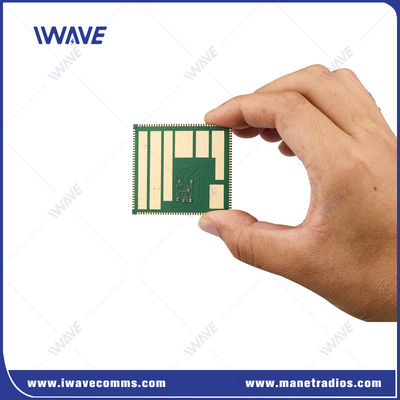

पीसीबी |
एकतरफा इंटरफेस बोर्ड |
सहिष्णुता सीमाः 46.58±0.15 मिमी 52.00±0.15 मिमी 2.90±0.10 मिमी |
|
आरएफ |
आरएफ बैंड 1 |
1420-1530MHz |
|
आरएफ बैंड 2 |
566-678MHz |
|
|
शक्ति स्तर |
1.4G 23dBm±2 |
|
|
600MHz 23dBm±2 |
||
|
संवेदनशीलता (1Mbps) |
1.4G ((14700 चैनल) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
|
|
600M(6200नहर) 20MHz -102dBm 10MHz -100dBm 5MHz -96dBm |
||
|
इंटरफेस |
यूएआरटी |
3 |
|
एचएसआईसी |
यूएसबी 2.0 हाई स्पीड |
|
|
यूएसबी |
यूएसबी 2.0 हाई स्पीड |
|
|
I2C |
2个 |
|
|
जीपीआईओ |
23个 |
|
|
जेटीएजी |
0个 |
|
|
आरएफ |
2T2R |
|
|
शक्ति |
वीएसवाईएस |
3.7V~4.35V,सुझाव 4.0V (इनपुट) |
|
D1V8A |
1.8V आउटपुट |
|
|
A2V85A |
2.85V आउटपुट |
|
|
VCC_D3V3 |
3.3V आउटपुट |
|
|
5V_FEM |
आरएफ पीए चिप पावर सप्लाई ((इनपुट) |
|
|
नेटवर्क |
नेटवर्क मोड |
केंद्रविहीन विशेष नेटवर्क |
|
क्षमता |
अधिकतम 32 नोड्स |
|
|
हप्स |
बहु-हॉप रूटिंग टोपोलॉजी का समर्थन, 31 हॉप तक |
|
|
संचार |
यूनिकास्ट, मल्टीकास्ट और प्रसारण प्रसारण मोड का समर्थन करता है। कोई भी नोड संचार के लिए इन तीन मोड का उपयोग कर सकता है |
|
|
डेटा दर |
सभी नोड्स संवाद और काम बैंडविड्थ साझा, और अधिकतम दर 100Mbps है |
|
|
समय सिंक्रनाइजेशन |
बाहरी घड़ी से स्वतंत्र, स्व-सिनक्रोनस |
|
|
शक्ति नियंत्रण |
सभी नोड्स अनुकूली रूप से संचरण शक्ति समायोजित |
|
|
सबनेट फ्यूजन |
एक नेटवर्क को कई नेटवर्क में विभाजित करने का समर्थन करें |
|
|
गति की गति |
अधिकतम समर्थन 300 किमी/घंटा |
|
|
पुनःप्रसारण |
HARQ पुनःप्रसारण |
|
|
जाम-रोधी |
आवृत्ति बैंड के भीतर और पार गतिशील आवृत्ति कूद का समर्थन करता है |
