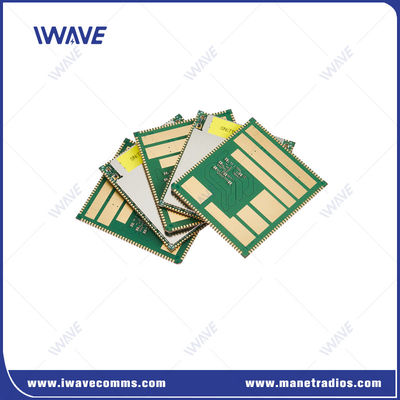

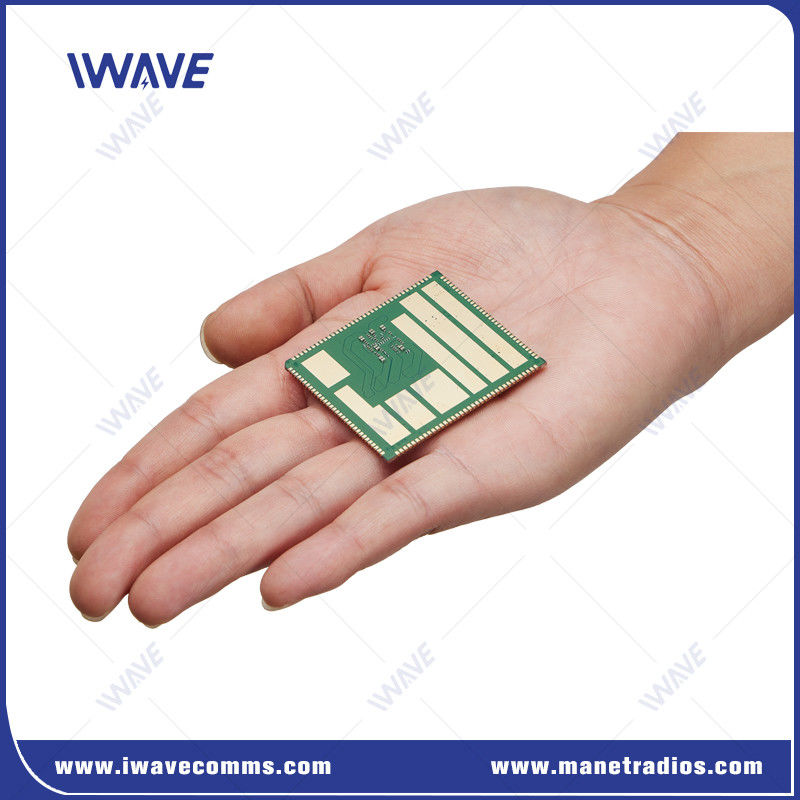

पीसीबी का आकार

46.58±0.15 मिमी

52.00±0.15 मिमी

2.90±0.10 मिमी

आरएफ

आवृत्ति

1.4Ghz: 1420-1530MHz

600Mhz: 566-678MHz

आरएफ पावर लेवल

23dBm±2 ((1.4Ghz)

23dBm±2 ((600MHz)

संवेदनशीलता

1 एमबीपीएस

1.4Ghz ((14700 आवृत्ति बिंदु)

20MHz: -102dBm

10MHz: -100dBm

5Mhz: -96dBm

600Mhz ((6200 आवृत्ति बिंदु)

20Mhz: -102dBm

10MHz: -100dBm

5MHz: -96dBm

5 एमबीपीएस

1.4Ghz ((14700 आवृत्ति बिंदु)

20MHz: -95dBm

10MHz: -87dBm

5Mhz: -85dBm

600Mhz ((6200 आवृत्ति बिंदु)

20MHz: -95dBm

10MHz: -87dBm

5MHz: -85dBm

इंटरफेस

यूएआरटी

3

एचएसआईसी

यूएसबी 2.0 हाई स्पीड

यूएसबी

यूएसबी 2.0 हाई स्पीड

I2C

2

जीपीआईओ

23

जेटीएजी

0

एंटीना

2

शक्ति

वीएसवाईएस

3.7V~4.35V ((4V का सुझाव दिया गया है)

D1V8A

1.8V पावर आउटपुट

D2V85A

2.85V पावर आउटपुट

VCC_D3V3

3.3V पावर आउटपुट

5V_FEM

आरएफ पीए चिप को चालू करना

मास्टर-स्लेव नोड

केंद्रीय नोड विन्यास

नेटवर्क में किसी भी नोड को मास्टर नोड के रूप में कॉन्फ़िगर किया जा सकता है।

डेटा दर

सभी नोड्स अपलिंक और डाउनलिंक सिस्टम क्षमता डेटा दर साझा करते हैं

क्षमता

नेटवर्क नोड्स की संख्या N≥2 और 64 सेवा नोड्स या 63 आईडीएलई स्टेट नोड्स तक का समर्थन करता है।

संचार मोड

नेटवर्क में किसी भी नोड को मास्टर नोड के रूप में कॉन्फ़िगर किया जा सकता है।

सभी नोड्स अपलिंक और डाउनलिंक सिस्टम क्षमता डेटा दर साझा करते हैं

पहुँच

नेटवर्क तक पहुँचने के लिए कई गुलाम नोड्स का समर्थन करें एक साथ।

डेटा दर

सभी गुलाम नोड्स और मास्टर नोड्स कामकाजी साझा करते हैं

एक दिशा में बैंडविड्थ. समवर्ती अपस्ट्रीम और डाउनस्ट्रीम (20Mhz, कम से कम 100Mbps)

कनेक्शन की स्थिति

नेटवर्क के सभी नोड्स हर समय जुड़े रहते हैं।

शक्ति नियंत्रण

अनुकूली रूप से प्रेषण शक्ति को समायोजित करें।

बूट अप करें

मास्टर नोड और स्लेव नोड दोनों प्रीसेट का समर्थन करते हैं

स्थिर शक्ति

स्थिर शक्ति विन्यास (केवल मास्टर नोड को संशोधित करें)

स्थिर आवृत्ति

तालाबंदी आवृत्ति विन्यास
