| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडी-680एक्स |
| एमओक्यू: | 2 |
| कीमत: | negotiable |
| प्रसव का समय: | 5-10 दिन |
| भुगतान की शर्तें: | टी/टी, एल/सी, डी/पी |
मानव रहित प्रणालियों के लिए हॉपिंग फ्रीक्वेंसी वीडियो और टेलीमेट्री डेटा ट्रांससीवर
परिचय
एफडीएम-680एक्स मानव रहित प्रणाली उन्नत एफपीजीए 2.0 वास्तुकला पर निर्मित है, जिसमें बहु-तरंग रूप, अल्ट्रा-वाइडबैंड और उच्च गति आवृत्ति हॉपिंग प्रौद्योगिकियां शामिल हैं।इसमें MIMO (मल्टीपल इनपुट मल्टीपल आउटपुट) दोहरी-प्राप्त और दोहरी-प्रसारण क्षमताएं हैं, जो डेटा ट्रांसमिशन की रेंज और विश्वसनीयता में काफी सुधार करते हैं। यह प्रणाली मोबाइल वाहनों और मानव रहित प्लेटफार्मों दोनों के लिए एक मजबूत वायरलेस लिंक सुनिश्चित करती है,300 किमी/घंटे तक की उच्च गति के युद्धाभ्यास के दौरान भी निर्बाध संचार प्रदान करना.

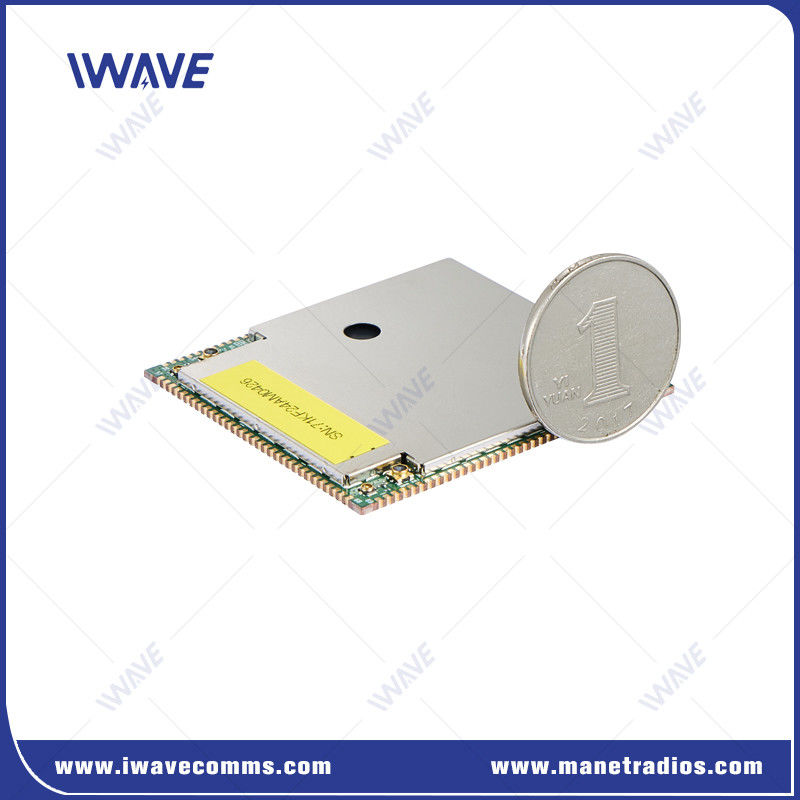

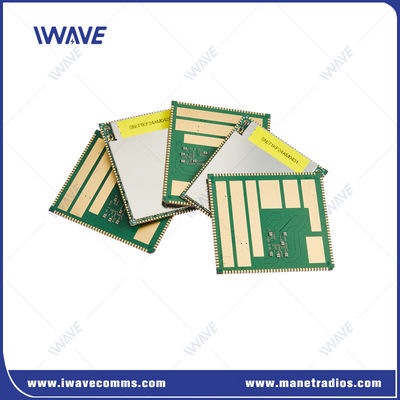

52*46*2.9 मिमी का आकार इसे सबसे छोटा OEM वाइडबैंड रेडियो मॉड्यूल और चुनौतीपूर्ण वातावरण में प्रदर्शन करने के लिए छोटे मानव रहित प्रणालियों में सिस्टम एकीकरण के लिए आदर्श उम्मीदवार बनाता है,जैसे भवनों या सुरंगों का आंतरिक निरीक्षण.
लाभमानव रहित प्रणालियाँ
|
वायरलेस विशेषताएं |
सुरक्षा | ट्रांसमिशन विशेषताएं | भौतिक परत की विशेषताएं |
|
|
|
|
आवेदन
मानव रहित हवाई वाहन (यूएवी)
मानव रहित ग्राउंड वाहन (यूजीवी)
स्वायत्त सतह पोत (ASV)
रोबोटिक फ्लीट प्रबंधन
आपातकालीन प्रतिक्रिया नेटवर्क
सैन्य सामरिक नेटवर्क
स्मार्ट सिटी
दूरस्थ वातावरण में जुड़े हुए दल
औद्योगिक IoT (IIoT)
वाहन-से-सब कुछ (V2X) संचार
ड्रोन की भीड़
विनिर्देशवायरलेस एसओसी
|
कार्य |
विवरण |
विवरण |
|
पीसीबी का आकार |
46.58±0.15 मिमी 52.00±0.15 मिमी 2.90±0.10 मिमी |
|
|
आरएफ |
आवृत्ति |
1.4Ghz: 1420-1530MHz |
|
600Mhz: 566-678MHz |
||
|
आरएफ पावर लेवल |
23dBm±2 ((1.4Ghz) |
|
|
23dBm±2 ((600MHz) |
||
|
संवेदनशीलता |
1 एमबीपीएस |
1.4Ghz ((14700 आवृत्ति बिंदु) 20MHz: -102dBm 10MHz: -100dBm 5Mhz: -96dBm |
|
600Mhz ((6200 आवृत्ति बिंदु) 20Mhz: -102dBm 10MHz: -100dBm 5MHz: -96dBm |
||
|
5 एमबीपीएस |
1.4Ghz ((14700 आवृत्ति बिंदु) 20MHz: -95dBm 10MHz: -87dBm 5Mhz: -85dBm |
|
|
600Mhz ((6200 आवृत्ति बिंदु) 20MHz: -95dBm 10MHz: -87dBm 5MHz: -85dBm |
||
|
इंटरफेस |
यूएआरटी |
3 |
|
एचएसआईसी |
यूएसबी 2.0 हाई स्पीड |
|
|
यूएसबी |
यूएसबी 2.0 हाई स्पीड |
|
|
I2C |
2 |
|
|
जीपीआईओ |
23 |
|
|
जेटीएजी |
0 |
|
|
एंटीना |
2 |
|
|
शक्ति |
वीएसवाईएस |
3.7V~4.35V ((4V का सुझाव दिया गया है) |
|
D1V8A |
1.8V पावर आउटपुट |
|
|
D2V85A |
2.85V पावर आउटपुट |
|
|
VCC_D3V3 |
3.3V पावर आउटपुट |
|
|
5V_FEM |
आरएफ पीए चिप को चालू करना |
|
|
मास्टर-स्लेव नोड |
केंद्रीय नोड विन्यास |
नेटवर्क में किसी भी नोड को मास्टर नोड के रूप में कॉन्फ़िगर किया जा सकता है। |
|
डेटा दर |
सभी नोड्स अपलिंक और डाउनलिंक सिस्टम क्षमता डेटा दर साझा करते हैं |
|
|
क्षमता |
नेटवर्क नोड्स की संख्या N≥2 और 64 सेवा नोड्स या 63 आईडीएलई स्टेट नोड्स तक का समर्थन करता है। |
|
|
संचार मोड |
नेटवर्क में किसी भी नोड को मास्टर नोड के रूप में कॉन्फ़िगर किया जा सकता है। |
|
|
सभी नोड्स अपलिंक और डाउनलिंक सिस्टम क्षमता डेटा दर साझा करते हैं |
||
|
पहुँच |
नेटवर्क तक पहुँचने के लिए कई गुलाम नोड्स का समर्थन करें एक साथ। |
|
|
डेटा दर |
सभी गुलाम नोड्स और मास्टर नोड्स कामकाजी साझा करते हैं एक दिशा में बैंडविड्थ. समवर्ती अपस्ट्रीम और डाउनस्ट्रीम (20Mhz, कम से कम 100Mbps) |
|
|
कनेक्शन की स्थिति |
नेटवर्क के सभी नोड्स हर समय जुड़े रहते हैं। |
|
|
शक्ति नियंत्रण |
अनुकूली रूप से प्रेषण शक्ति को समायोजित करें। |
|
|
बूट अप करें |
मास्टर नोड और स्लेव नोड दोनों प्रीसेट का समर्थन करते हैं |
|
|
स्थिर शक्ति |
स्थिर शक्ति विन्यास (केवल मास्टर नोड को संशोधित करें) |
|
|
स्थिर आवृत्ति |
तालाबंदी आवृत्ति विन्यास |
|
|
|
