| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-6600 |
| एमओक्यू: | 2pcs |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
पीटीएमपी वायरलेस एमआईएमओ ओईएम डिजिटल डेटा लिंक
परिचय

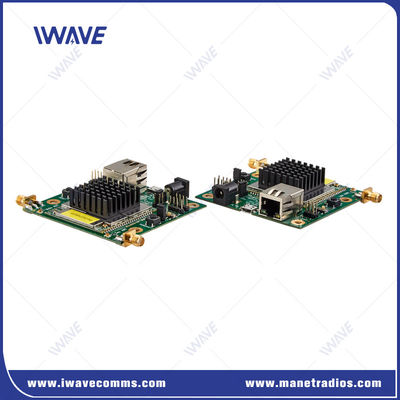

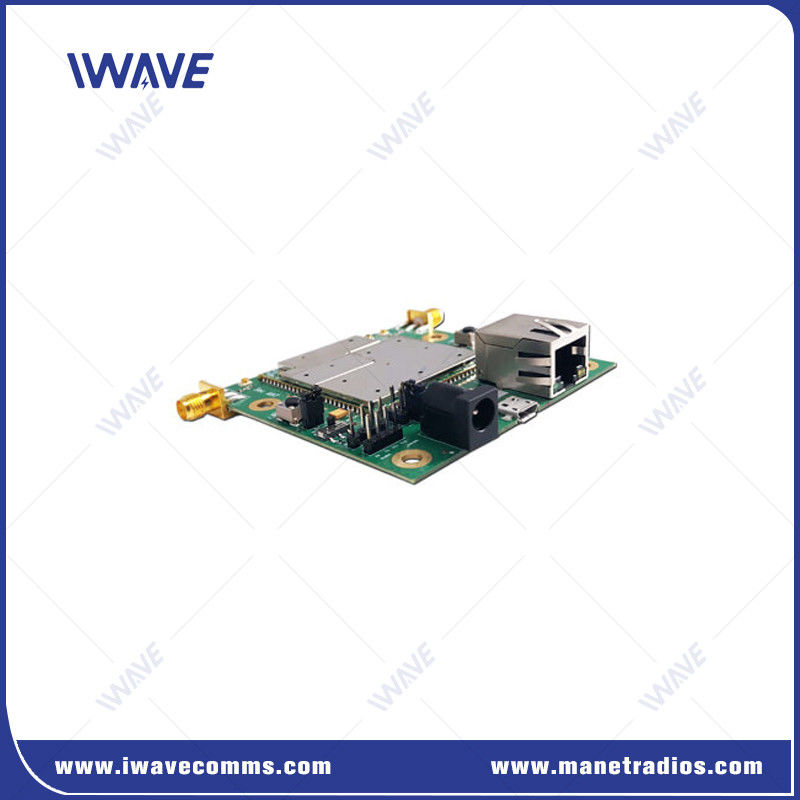

एफडीएम-6600 डिजिटल डेटा लिंक रेडियो सुरक्षित और विश्वसनीय बिंदु-से-बिंदु और बिंदु-से-बहुबिंदु अनुप्रयोग प्रदान करते हैं जहां उच्च बैंडविड्थ लिंक की आवश्यकता होती है। डेटा दर 30 एमबीपीएस तक होती है।एफडीएम-6600 रेडियो एक साथ वीडियो आवश्यकताओं के लिए बेजोड़ प्रदर्शन प्रदान करता है.
आवृत्ति हॉपिंग स्प्रेड स्पेक्ट्रम (एफएचएसएस) शोर और हस्तक्षेप के प्रतिरोध के लिए सबसे अच्छा विकल्प है। एफडीएम-6600 आपके ईथरनेट सिग्नल को बहुत लंबी दूरी पर विश्वसनीय रूप से वितरित करने के लिए एफएचएसएस का उपयोग करता है।
FDM-6600 बहु आवृत्ति बैंड का समर्थन करता हैः 800Mhz/1.4Ghz/2.4Ghz. यह दूरस्थ वीडियो, रोबोटिक्स,और अन्य वायरलेस ईथरनेट डेटा ट्रांसमिशन सिस्टम.
प्रमुख विशेषताएं
|
 |
मानव रहित ग्राउंड वाहनों (यूजीवी) में वायरलेस लिंक लागू करने के लाभः
बढ़ी हुई गतिशीलता और लचीलापन:वायरलेस लिंक यूजीवी को भौतिक केबलों की बाधाओं के बिना काम करने की अनुमति देते हैं, जिससे उन्हें अधिक आसानी और लचीलेपन के साथ विविध और चुनौतीपूर्ण इलाकों में नेविगेट करने की अनुमति मिलती है।
वास्तविक समय में संचार:वायरलेस संचार के साथ, यूजीवी वास्तविक समय में नियंत्रण स्टेशन या ऑपरेटर को डेटा, चित्र और वीडियो फ़ीड प्रसारित कर सकते हैं। यह सुनिश्चित करता है कि महत्वपूर्ण जानकारी तुरंत रिले की जाए,त्वरित निर्णय लेने और प्रतिक्रिया की सुविधा.
विस्तारित परिचालन रेंजःवायरलेस लिंक यूजीवी की परिचालन सीमा का विस्तार करते हैं, जिससे उन्हें दूरस्थ या खतरनाक क्षेत्रों में कार्य करने में सक्षम बनाया जाता है जहां प्रत्यक्ष मानव हस्तक्षेप संभव या सुरक्षित नहीं है।
स्थिति के प्रति जागरूकता में सुधारःयूजीवी से वास्तविक समय में डेटा और वीडियो फीड प्राप्त करके, ऑपरेटरों को पर्यावरण और जमीन पर स्थिति की बेहतर समझ हो सकती है।मिशन की प्रभावी योजना और निष्पादन के लिए यह बेहतर स्थिति जागरूकता महत्वपूर्ण है।.
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई प्रौद्योगिकी मानकों पर आधारित वायरलेस | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128) वैकल्पिकस्तर-2 | |
| डाटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) | |
| क्षमता | स्टार टोपोलॉजी, पॉइंट टू 17-पिंट | |
| शक्ति | 25dBm (2w या 10w अनुरोध पर) | |
| विलंबता | एक हॉप ट्रांसमिशन≤30ms | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| एंटी-जेएएम | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बैंडविड्थ | 1.4Mhz/3Mhz/5Mhz/10MHz/20MHz | |
| बिजली की खपत | 5 वाट | |
| पावर इनपुट | DC5V | |
| संवेदनशीलता | ||
| 2.4GHZ | 20MHZ | -99dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 1.4GHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| 800MHZ | 20MHZ | -100dBm |
| 10MHZ | -103dBm | |
| 5MHZ | -104dBm | |
| 3MHZ | -106dBm | |
| आवृत्ति बैंड | ||
| 2.4Ghz | 2401.5-2481.5 MHz | |
| 1.4Ghz | 1427.9-1467.9MHz | |
| 800 मेगाहर्ट्ज | 806-826 मेगाहर्ट्ज़ | |
| COMUART | ||
| विद्युत स्तर | 2.85V वोल्टेज डोमेन और 3V/3.3V स्तर के साथ संगत | |
| नियंत्रण डेटा | टीटीएल मोड | |
| बाउड दर | 115200 बीपीएस | |
| प्रसारण मोड | पास-थ्रू मोड | |
| प्राथमिकता स्तर | नेटवर्क पोर्ट की तुलना में उच्च प्राथमिकता. जब संकेत संचरण crooked है, नियंत्रण डेटा प्राथमिकता में प्रेषित किया जाएगा | |
| नोटः1प्रसारण और प्राप्त करने वाले डेटा का प्रसारण नेटवर्क में किया जाता है। सफल नेटवर्किंग के बाद, प्रत्येक FDM-6600 नोड सीरियल डेटा प्राप्त कर सकता है। 2. यदि आप भेजने, प्राप्त करने और नियंत्रण के बीच अंतर करना चाहते हैं, तो आपको स्वयं प्रारूप को परिभाषित करने की आवश्यकता है |
||
| इंटरफेस | ||
| आरएफ | 2 x एसएमए | |
| ईथरनेट | 1xईथरनेट | |
| COMUART | 1x COMUART | |
| शक्ति | डीसी इनपुट | |
| सूचक | त्रि-रंगीन एलईडी | |
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 50 ग्राम | |
| आयाम | 7.8*10.8*2 सेमी | |
| स्थिरता | MTBF≥10000hr | |
|
|
