| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FD-61MN |
| एमओक्यू: | 2pcs |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |
मॉडलःFD-61MN

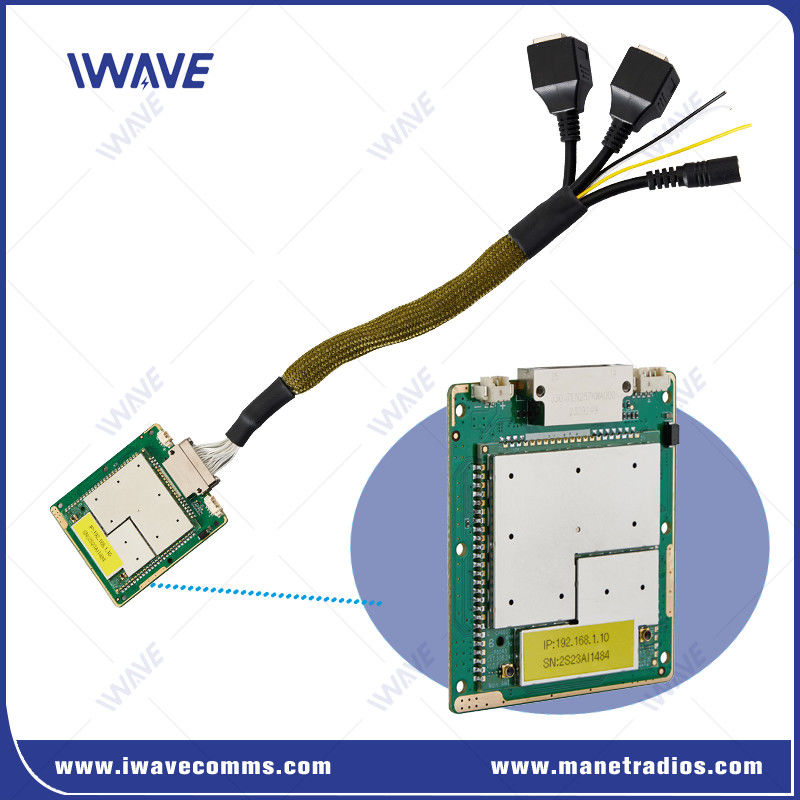

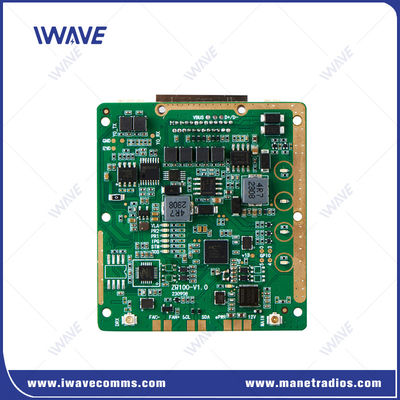

पूर्ण डुप्लेक्स टीटीएल सीरियल डेटा लिंक के साथ लघु डेटा ट्रांसमिशन आईपी मेश मॉड्यूल
परिचय
दFD-61MNयह एक अत्याधुनिक वायरलेस संचार और डेटा लिंक समाधान है जिसे विशेष रूप से यूएवी (अनियंत्रित हवाई वाहन) और अन्य मानव रहित प्रणालियों के लिए डिज़ाइन किया गया है।FD-61MN को विभिन्न और चुनौतीपूर्ण इलाकों में कठोर परीक्षणों से गुजरना पड़ा है, जो ड्रोन और रोबोटिक्स के लिए भूमि, समुद्र और हवा में मजबूत कनेक्टिविटी सुनिश्चित करता है।
प्रमुख विशेषताएं:
एफडी-61एमएन एक वायरलेस ट्रांसमिशन आईपी मेश रेडियो है जो पूर्ण डुप्लेक्स टीसीपीआईपी/यूडीपी डेटा और नियंत्रण टीटीएल डेटा संचार प्रदान करता है।
यह किसी भी वाहक के बेस स्टेशन पर निर्भर नहीं है।
मजबूत स्थिर डाटा ट्रांसमिशन क्षमताःसिग्नल की गुणवत्ता के अनुसार स्वचालित रूप से कोडिंग और मॉड्यूलेशन तंत्रों को स्विच करने के लिए कोडिंग अनुकूली प्रौद्योगिकी का उपयोग करना ताकि सिग्नल के परिवर्तन के साथ संचरण दर में बड़े झटके से बचा जा सके.
आईपी के माध्यम से सीरियल पोर्ट की जानकारी प्राप्त करने का समर्थन और यूजीवी बेड़े, यूएवी झुंड के लिए व्यापक रूप से उपयोग किया जाता है।
व्यापक वोल्टेज इनपुटः DV5-32V
कम विलंबता वाला आईपी संचार
नेटवर्क प्रबंधन और पैरामीटर विन्यस्त करने के लिए WEBUI/प्रबंधन सॉफ्टवेयर का समर्थन।
तीसरे पक्ष के मानव रहित प्लेटफार्म एकीकरण के लिए प्रदान किया गया एपीआई
अनुप्रयोग:
गतिशील मेष नेटवर्क: लगातार नेटवर्क में प्रवेश करने या छोड़ने वाले नोड्स के रूप में अनुकूलित होता है।
विकेन्द्रीकृत वास्तुकला: एक या अधिक नोड्स खो जाने पर भी कनेक्टिविटी बनाए रखता है।
प्रबंधन सॉफ्टवेयरः वास्तविक समय में टोपोलॉजी, सिग्नल-टू-शोर अनुपात (एसएनआर), प्राप्त सिग्नल शक्ति सूचक (आरएसएसआई), और नोड्स के बीच की दूरी की निगरानी के लिए उपकरण प्रदान करता है।
एपीआई एकीकरण: तृतीय पक्ष के मानव रहित मंच एकीकरण के लिए समर्थन प्रदान करता है।
स्व-संगठित नेटवर्क: ऑपरेशन के दौरान उपयोगकर्ता हस्तक्षेप के बिना स्वायत्त रूप से कार्य करता है।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर आधारित मेश | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128/256) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| प्रणाली दर का अनुकूलन औसत वितरण | ||
| गति सीमा निर्धारित करने के लिए उपयोगकर्ताओं का समर्थन करें | ||
| रेंज | 10 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) |
|
| क्षमता | 32 नोड्स | |
| बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| शक्ति | 25dBm±2 (2w या 10w अनुरोध पर) | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| अवरोधन विरोधी | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बिजली की खपत | औसतः 4-4.5 वाट अधिकतम: 8 वाट |
|
| पावर इनपुट | DC5V-32V | |
| आवृत्ति बैंड | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 मेगाहर्ट्ज | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| इंटरफेस | ||
| आरएफ | 2 x आईपीएक्स | |
| ईथरनेट | 3xईथरनेट | |
| सीरियल पोर्ट | 3x सीरियल पोर्ट | |
| पावर इनपुट | 2*पावर इनपुट (विकल्प) | |
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 26 ग्राम | |
| आयाम | 60*55*5.7 मिमी | |
| स्थिरता | MTBF≥10000hr | |
वीडियो
|
|
