| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | FD-61MN |
| एमओक्यू: | 2pcs |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | एल/सी,डी/पी,टी/टी |

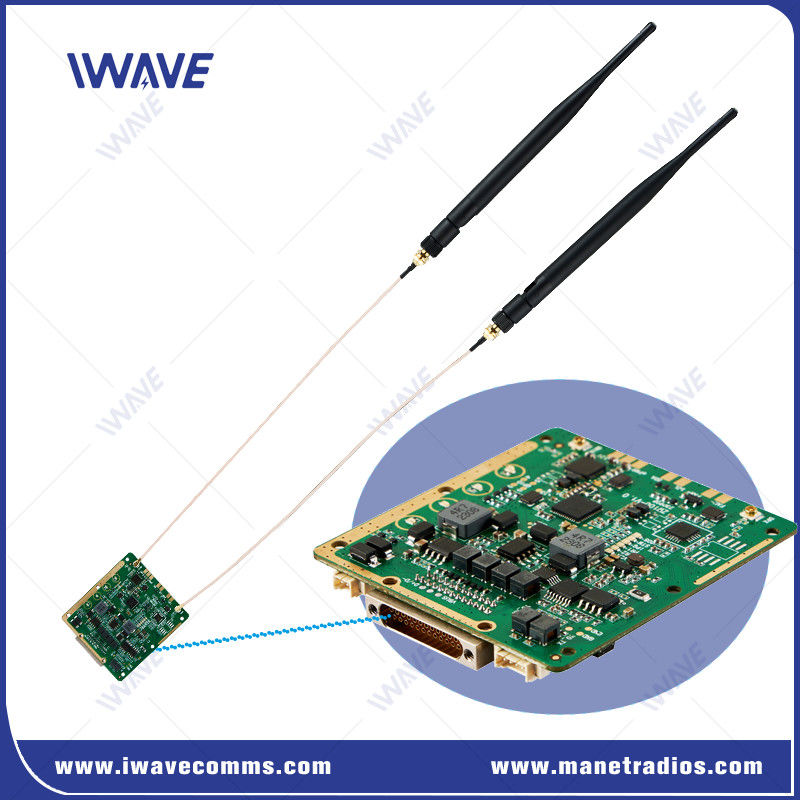

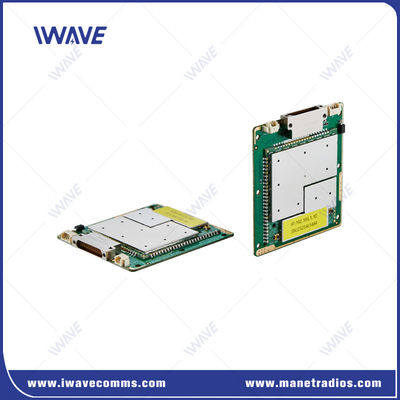

मॉडलःFD-61MN
एफडी-61एमएन वायरलेस आईपी मेश ईथरनेट और पूर्ण डुप्लेक्स टीटीएल सीरियल डेटा लिंक
परिचय
दFD-61MNयह एक बहुत ही बहुमुखी, लघु डेटा ट्रांसमिशन मॉड्यूल है जो मानव रहित वाहन प्रणालियों के लिए आदर्श है, जो मजबूत एंटी-जॉमिंग सुविधाओं के साथ स्थिर, लंबी दूरी की वायरलेस संचार प्रदान करता है।इसकी स्वायत्त रूप से जाल नेटवर्क बनाने और ठीक करने की क्षमता इसे गतिशील वातावरण के लिए एकदम सही बनाती है जैसे यूएवी झुंड या रोबोट बेड़े.
प्रमुख विशेषताएं:
FD-61MN एक वायरलेस ट्रांसमिशन उत्पाद है जिसे IWAVE द्वारा परिपक्व SOC चिपसेट पर आधारित डिज़ाइन किया गया है, जो एक आईपी मेश रेडियो है जो पूर्ण डुप्लेक्स TCPIP/UDP डेटा और नियंत्रण TTL डेटा संचार प्रदान करता है।
FD-61MN को TD-LTE वायरलेस संचार मानक के आधार पर डिज़ाइन किया गया है। यह किसी भी वाहक के बेस स्टेशन पर निर्भर नहीं है।
आईपी के आधार पर एचडी वीडियो, डेटा और सीरियल नियंत्रण डेटा का वायरलेस संचार लिंक प्रदान करें
स्वचालित आवृत्ति हॉपिंग तकनीक (एफएचएसएस) और हस्तक्षेप विरोधी के लिए अनुकूलन मॉड्यूलेशन।
एक निरंतर अनुकूलित स्व-निर्माण और स्व-रक्षा जाल नेटवर्क बनाता है, जो नोड्स को किसी भी समय शामिल होने या छोड़ने की अनुमति देता है,एक अद्वितीय विकेंद्रीकृत वास्तुकला के साथ जो एक या अधिक नोड्स खो जाने पर भी निरंतरता प्रदान करता है.
अनुप्रयोग:
अवरोधन विरोधी
प्रतिकूल परिस्थितियों में कनेक्टिविटी सुनिश्चित करने के लिए आवृत्ति हॉपिंग, अनुकूली मॉड्यूलेशन, अनुकूली आरएफ प्रेषण शक्ति और MANET रूटिंग का उपयोग करता है।
तीन ईथरनेट पोर्ट
बहुमुखी कनेक्टिविटी: कैमरों, ऑनबोर्ड पीसी और सेंसर सहित विभिन्न डेटा उपकरणों से कनेक्शन का समर्थन करता है।
उच्च मानक विमानन प्लग-इन इंटरफ़ेस
J30JZ कनेक्टर्सःकम से कम स्थापना स्थान की आवश्यकता होती है।हल्का वजन और विश्वसनीयः अच्छी विद्युत चुम्बकीय परिरक्षण और प्रभाव प्रतिरोध के साथ स्थिर और विश्वसनीय संचार सुनिश्चित करता है।अनुकूलन योग्य कनेक्शन: विभिन्न कनेक्शन और संचार आवश्यकताओं को पूरा करने के लिए कॉन्फ़िगर करने योग्य पिन और सॉकेट।
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर आधारित मेश | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128/256) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| प्रणाली दर का अनुकूलन औसत वितरण | ||
| गति सीमा निर्धारित करने के लिए उपयोगकर्ताओं का समर्थन करें | ||
| रेंज | 10 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) |
|
| क्षमता | 32 नोड्स | |
| बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| शक्ति | 25dBm±2 (2w या 10w अनुरोध पर) | |
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| अवरोधन विरोधी | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बिजली की खपत | औसतः 4-4.5 वाट अधिकतम: 8 वाट |
|
| पावर इनपुट | DC5V-32V | |
| आवृत्ति बैंड | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 मेगाहर्ट्ज | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| ताररहित | |||||||
| संचार मोड | एकल प्रसारण, बहु प्रसारण, प्रसारण | ||||||
| प्रसारण मोड | पूर्ण डुप्लेक्स | ||||||
| नेटवर्क मोड | स्व-उपचार | स्व-अनुकूलन, स्व-संगठन, स्व-संरचना, स्व-रक्षा | |||||
| गतिशील रूटिंग | वास्तविक समय लिंक स्थितियों के आधार पर स्वचालित रूप से अद्यतन मार्ग | ||||||
| नेटवर्क नियंत्रण | राज्य निगरानी | कनेक्शन की स्थिति /rsrp/snr/distance/ अपलिंक और डाउनलिंक थ्रूपुट | |||||
| प्रणाली प्रबंधन | WATCHDOG: सभी सिस्टम स्तर के अपवादों की पहचान की जा सकती है, स्वचालित रीसेट | ||||||
| पुनः प्रसारण | L1 | निर्धारित करें कि क्या विभिन्न डेटा के आधार पर पुनः प्रेषित किया जाना है। (AM/UM); HARQ पुनः प्रेषित करता है। | |||||
| L2 | HARQ रिट्रांसमिशन | ||||||
| रिसीवर संवेदनशीलता | संवेदनशीलता ((BLER≤3%) | ||||
| 2.4GHZ | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20MHZ | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800 मेगाहर्ट्ज | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| इंटरफेस | ||
| आरएफ | 2 x आईपीएक्स | |
| ईथरनेट | 3xईथरनेट | |
| सीरियल पोर्ट | 3x सीरियल पोर्ट | |
| पावर इनपुट | 2*पावर इनपुट (विकल्प) | |
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 26 ग्राम | |
| आयाम | 60*55*5.7 मिमी | |
| स्थिरता | MTBF≥10000hr | |
वीडियो
|
|
