| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-66एमएन |
| एमओक्यू: | 2pcs |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | डी/पी,टी/टी,एल/सी |

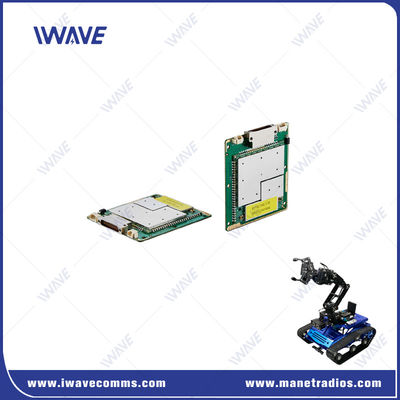

वीडियो प्रसारण के लिए सुपर लाइट OEM डिजिटल आईपी डेटा लिंक
दFDM-66MNयह एक अत्याधुनिक वायरलेस ट्रांसमिशन समाधान है जिसे IWAVE द्वारा विकसित किया गया है, जो बेहतर प्रदर्शन के लिए एक परिपक्व SOC चिपसेट का उपयोग करता है। यह मजबूत रेडियो मजबूत NLOS (नॉन-लाइन-ऑफ-आइश) क्षमताएं प्रदान करता है,टीसीपी/आईपी/यूडीपी डेटा और टीटीएल नियंत्रण संकेतों दोनों के लिए पूर्ण दोहरी संचार प्रदान करना.

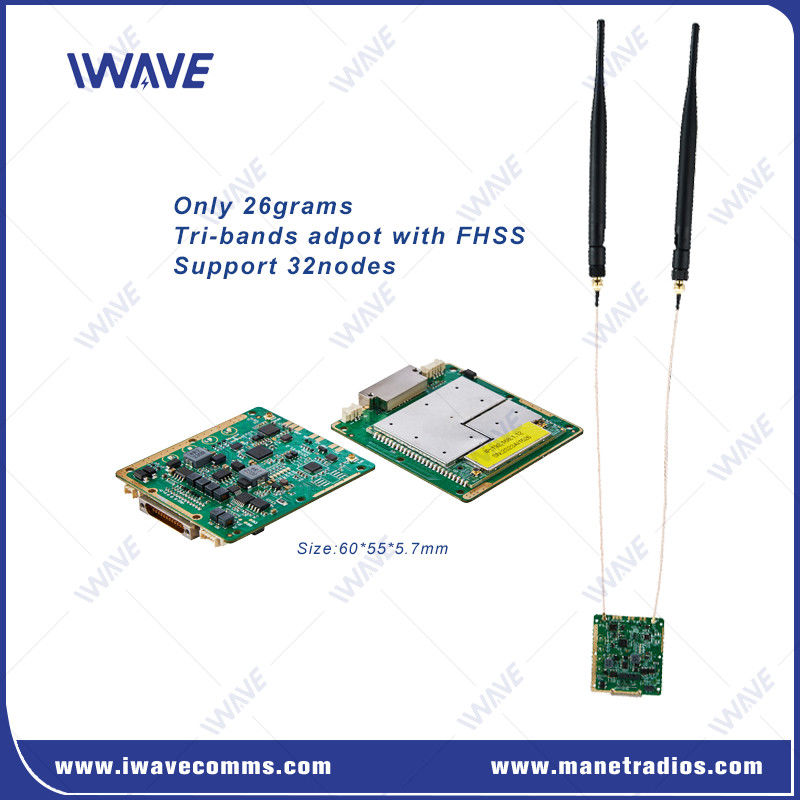

एफडीएम-66एमएन 60*55*5.7 मिमी के आयाम और 26 ग्राम के वजन वाला अल्ट्रा-मिनी डिजिटल वीडियो ट्रांससीवर है।मिनी आकार इसे वजन और स्थान संवेदनशील अनुप्रयोगों जैसे छोटे ड्रोन या यूजीवी प्लेटफार्मों के लिए आदर्श बनाता है.प्रमुख विशेषताएं:
मजबूत स्थिर डाटा ट्रांसमिशन क्षमताःसिग्नल की गुणवत्ता के अनुसार स्वचालित रूप से कोडिंग और मॉड्यूलेशन तंत्रों को स्विच करने के लिए कोडिंग अनुकूली प्रौद्योगिकी का उपयोग करना ताकि सिग्नल के परिवर्तन के साथ संचरण दर में बड़े झटके से बचा जा सके.
आईपी के आधार पर एचडी वीडियो, डेटा और सीरियल कंट्रोल डेटा प्रदान करता है
स्वचालित आवृत्ति hopping प्रौद्योगिकी (FHSS) और विरोधी हस्तक्षेप के लिए अनुकूली मॉड्यूलेशन।
समर्थन बिंदु से बिंदु और बिंदु से कई बिंदु (सितारा टोपोलॉजी)
विभिन्न टर्मिनलों के एकीकरण के लिए 3*ईथरनेट पोर्ट
व्यापक वोल्टेज इनपुटः DV5-32V
कम विलंबता वाला आईपी संचार
एफडीएम-66एमएन दूरस्थ निगरानी, स्वायत्त वाहनों और ड्रोन बेड़े जैसे मांग वाले अनुप्रयोगों के लिए एक आदर्श समाधान है। अपने असाधारण संचार प्रदर्शन और लचीली सुविधाओं के साथ,यह सबसे जटिल वातावरण में भी विश्वसनीय और कुशल संचालन सुनिश्चित करता है.
इंटरफेस
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर वायरलेस आधार | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128/256) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| सिस्टम डेटा दर का अनुकूलन औसत वितरण | ||
| गति सीमा निर्धारित करने के लिए उपयोगकर्ताओं का समर्थन करें | ||
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) |
|
| क्षमता | 16 नोड्स | |
| बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| शक्ति | 25dBm±2 (2w या 10w अनुरोध पर) सभी नोड्स स्वचालित रूप से प्रेषण शक्ति समायोजित |
|
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| अवरोधन विरोधी | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बिजली की खपत | औसतः 4-4.5 वाट अधिकतम: 8 वाट |
|
| पावर इनपुट | DC5V-32V | |
| रिसीवर संवेदनशीलता | संवेदनशीलता ((BLER≤3%) | ||||
| 2.4GHZ | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20MHZ | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800 मेगाहर्ट्ज | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| आवृत्ति बैंड | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 मेगाहर्ट्ज | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| संचार मोड | एकल प्रसारण, बहु प्रसारण, प्रसारण | ||||||
| प्रसारण मोड | पूर्ण डुप्लेक्स | ||||||
| नेटवर्क मोड | गतिशील रूटिंग | वास्तविक समय लिंक स्थितियों के आधार पर स्वचालित रूप से अद्यतन मार्ग | |||||
| नेटवर्क नियंत्रण | राज्य निगरानी | कनेक्शन की स्थिति /rsrp/snr/distance/ अपलिंक और डाउनलिंक थ्रूपुट | |||||
| प्रणाली प्रबंधन | WATCHDOG: सभी सिस्टम स्तर के अपवादों की पहचान की जा सकती है, स्वचालित रीसेट | ||||||
| पुनः प्रसारण | L1 | निर्धारित करें कि क्या विभिन्न डेटा के आधार पर पुनर्प्रसारण करना है। (AM/UM); HARQ पुनर्प्रसारण करता है। | |||||
| L2 | HARQ रिट्रांसमिशन | ||||||
| आरएफ | 2 x आईपीएक्स | |
| ईथरनेट | 3xईथरनेट | |
| सीरियल पोर्ट | 2x RS232 | |
| पावर इनपुट | 2*पावर इनपुट (विकल्प) | |
| नियंत्रण डेटा ट्रांसमिशन | |||||
| कमांड इंटरफ़ेस | एटी कमांड कॉन्फ़िगरेशन | एटी कमांड कॉन्फ़िगरेशन के लिए वीसीओएम पोर्ट/यूएआरटी और अन्य पोर्टों का समर्थन करें | |||
| कॉन्फ़िगरेशन प्रबंधन | वेबयूआई, एपीआई और सॉफ्टवेयर के माध्यम से समर्थन विन्यास | ||||
| कार्य मोड | टीसीपी सर्वर मोड टीसीपी क्लाइंट मोड यूडीपी मोड यूडीपी मल्टीकास्ट MQTT मॉडबस |
●जब टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन की प्रतीक्षा करता है। ●जब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है। ●टीसीपी सर्वर, टीसीपी क्लाइंट, यूडीपी, यूडीपी मल्टीकास्ट, टीसीपी सर्वर/क्लाइंट सह-अस्तित्व, एमक्यूटीटी |
|||
| बाउड दर | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| प्रसारण मोड | पास-थ्रू मोड | ||||
| प्रोटोकॉल | ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645 | ||||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 26 ग्राम | |
| आयाम | 60*55*5.7 मिमी | |
| स्थिरता | MTBF≥10000hr | |
|
|
