| ब्रांड नाम: | IWAVE |
| मॉडल संख्या: | एफडीएम-66एमएन |
| एमओक्यू: | 2pcs |
| कीमत: | negotiable |
| प्रसव का समय: | 5 से 8 कार्यदिवस |
| भुगतान की शर्तें: | डी/पी,टी/टी,एल/सी |

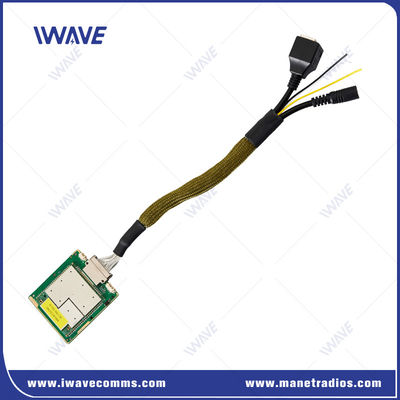

यूजीवी/रोबोट के लिए अल्ट्रा-मिनी डिजिटल वीडियो ट्रांससीवर
दFDM-66MNहैयूजीवी/रोबोट के लिए अल्ट्रा मिनी डिजिटल वीडियो ट्रांससीवर जोआईडब्ल्यूएवी द्वारा विकसित, एक परिपक्व सिस्टम ऑन चिप (एसओसी) चिपसेट का उपयोग करता है। यह गैर-लाइन ऑफ दृष्टि (एनएलओएस) संचार में उत्कृष्टता प्राप्त करता है, विभिन्न अनुप्रयोगों के लिए विश्वसनीय डेटा संचरण प्रदान करता है।
एफडीएम-66एमएन टीडी-एलटीई वायरलेस संचार मानक के आधार पर बनाया गया है। यह किसी भी वाहक के बेस स्टेशन पर निर्भर नहीं है।
प्रमुख विशेषताएं:
मजबूत स्थिर डाटा ट्रांसमिशन क्षमताःसिग्नल की गुणवत्ता के अनुसार स्वचालित रूप से कोडिंग और मॉड्यूलेशन तंत्रों को स्विच करने के लिए कोडिंग अनुकूली प्रौद्योगिकी का उपयोग करना ताकि सिग्नल के परिवर्तन के साथ संचरण दर में बड़े झटके से बचा जा सके.
स्वचालित शक्ति नियंत्रण प्रौद्योगिकी न केवल संचरण गुणवत्ता और संचार दूरी सुनिश्चित करती है,लेकिन यह भी स्वचालित रूप से उपकरण बिजली की खपत को कम करने के लिए संकेत की गुणवत्ता और डेटा दर के अनुसार प्रेषण शक्ति को समायोजित करता है.
समर्थन आईपी के माध्यम से सीरियल पोर्ट की जानकारी प्राप्त करता है। यूजीवी बेड़े, यूएवी झुंड के लिए व्यापक रूप से उपयोग किया जाता है।
मजबूत स्थिर डाटा ट्रांसमिशन क्षमताःसिग्नल की गुणवत्ता के अनुसार स्वचालित रूप से कोडिंग और मॉड्यूलेशन तंत्रों को स्विच करने के लिए कोडिंग अनुकूली प्रौद्योगिकी का उपयोग करना ताकि सिग्नल के परिवर्तन के साथ संचरण दर में बड़े झटके से बचा जा सके.
आईपी के आधार पर एचडी वीडियो, डेटा और सीरियल कंट्रोल डेटा प्रदान करता है
स्वचालित आवृत्ति hopping प्रौद्योगिकी (FHSS) और विरोधी हस्तक्षेप के लिए अनुकूली मॉड्यूलेशन।
नेटवर्क प्रबंधन और पैरामीटर विन्यास के लिए WEBUI/प्रबंधन सॉफ्टवेयर का समर्थन करें।
तीसरे पक्ष के मानव रहित प्लेटफार्म एकीकरण के लिए प्रदान किया गया एपीआई
यहाँ कुछ सामान्य प्रश्न हैंFDM-66MNइसकी विशेषताओं और कार्यक्षमताओं के आधार परः
1एफडीएम-66एमएन का मुख्य अनुप्रयोग क्या है?
FDM-66MN दूरस्थ और गतिशील वातावरण में वायरलेस डेटा संचार के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से उपयोग मानव रहित ग्राउंड व्हीकल (UGV) बेड़े जैसे अनुप्रयोगों में किया जाता है,मानव रहित हवाई वाहनों (यूएवी) के झुंड, दूरस्थ निगरानी प्रणालियों, और अन्य स्वायत्त या IoT-आधारित कार्यों के लिए विश्वसनीय, कम विलंबता वाले संचार की आवश्यकता होती है।
2एफडीएम-66एमएन स्थिर डेटा संचरण कैसे सुनिश्चित करता है?
एफडीएम-66एमएन रोजगार देता हैअनुकूलन मॉड्यूलेशनऔरकोडिंग अनुकूली प्रौद्योगिकी, जो सिग्नल की गुणवत्ता के आधार पर स्वचालित रूप से एन्कोडिंग और मॉड्यूलेशन योजनाओं को समायोजित करता है।यह स्थिर संचरण सुनिश्चित करता है और संकेत की स्थिति में परिवर्तन होने पर भी डेटा दर में उतार-चढ़ाव को कम करता है.
3क्या FDM-66MN एक वाहक बेस स्टेशन के बिना काम कर सकता है?
हाँ, FDM-66MN किसी भी वाहक बेस स्टेशन से स्वतंत्र रूप से काम करता है। यह TD-LTE वायरलेस संचार मानक पर आधारित है,जो इसे पारंपरिक सेलुलर बुनियादी ढांचे पर निर्भर किए बिना सीधे संवाद करने की अनुमति देता हैयह इसे दूरदराज और अलग-थलग स्थानों के लिए आदर्श बनाता है।
इंटरफेस
विनिर्देश
| सामान्य | ||
| प्रौद्योगिकी | टीडी-एलटीई वायरलेस प्रौद्योगिकी मानक पर वायरलेस आधार | |
| एन्क्रिप्शन | ZUC/SNOW3G/AES ((128/256) वैकल्पिकस्तर-2 | |
| डेटा दर | 30 एमबीपीएस ((अपलिंक और डाउनलिंक) | |
| सिस्टम डेटा दर का अनुकूलन औसत वितरण | ||
| गति सीमा निर्धारित करने के लिए उपयोगकर्ताओं का समर्थन करें | ||
| रेंज | 10 किमी-15 किमी ((हवा से जमीन तक) 500 मीटर-3 किमी ((एनएलओएस जमीन से जमीन तक) |
|
| क्षमता | 16 नोड्स | |
| बैंडविड्थ | 1.4MHz/3MHz/5MHz/10MHz/20MHz | |
| शक्ति | 25dBm±2 (2w या 10w अनुरोध पर) सभी नोड्स स्वचालित रूप से प्रेषण शक्ति समायोजित |
|
| मॉड्यूलेशन | QPSK, 16QAM, 64QAM | |
| अवरोधन विरोधी | स्वचालित रूप से क्रॉस-बैंड आवृत्ति कूद | |
| बिजली की खपत | औसतः 4-4.5 वाट अधिकतम: 8 वाट |
|
| पावर इनपुट | DC5V-32V | |
| रिसीवर संवेदनशीलता | संवेदनशीलता ((BLER≤3%) | ||||
| 2.4GHZ | 20MHZ | -99dBm | 1.4Ghz | 10MHz | -91dBm ((10Mbps) |
| 10MHZ | -103dBm | 10MHz | -96dBm ((5Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -82dBm ((10Mbps) | ||
| 3MHZ | -106dBm | 5MHz | -91dBm ((5Mbps) | ||
| 1.4GHZ | 20MHZ | -100dBm | 3MHz | -86dBm ((5Mbps) | |
| 10MHZ | -103dBm | 3MHz | -97dBm ((2Mbps) | ||
| 5MHZ | -104dBm | 2MHz | -84dBm ((2Mbps) | ||
| 3MHZ | -106dBm | 800 मेगाहर्ट्ज | 10MHz | -91dBm ((10Mbps) | |
| 800MHZ | 20MHZ | -100dBm | 10MHz | -97dBm ((5Mbps) | |
| 10MHZ | -103dBm | 5MHz | -84dBm ((10Mbps) | ||
| 5MHZ | -104dBm | 5MHz | -94dBm ((5Mbps) | ||
| 3MHZ | -106dBm | 3MHz | -87dBm ((5Mbps) | ||
| 3MHz | -98dBm ((2Mbps) | ||||
| 2MHz | -84dBm ((2Mbps) | ||||
| आवृत्ति बैंड | |||||||
| 1.4Ghz | 1427.9-1447.9MHz | ||||||
| 800 मेगाहर्ट्ज | 806-826MHz | ||||||
| 2.4Ghz | 2401.5-2481.5 MHz | ||||||
| संचार मोड | एकल प्रसारण, बहु प्रसारण, प्रसारण | ||||||
| प्रसारण मोड | पूर्ण डुप्लेक्स | ||||||
| नेटवर्क मोड | गतिशील रूटिंग | वास्तविक समय लिंक स्थितियों के आधार पर स्वचालित रूप से अद्यतन मार्ग | |||||
| नेटवर्क नियंत्रण | राज्य निगरानी | कनेक्शन की स्थिति /rsrp/snr/distance/ अपलिंक और डाउनलिंक थ्रूपुट | |||||
| प्रणाली प्रबंधन | WATCHDOG: सभी सिस्टम स्तर के अपवादों की पहचान की जा सकती है, स्वचालित रीसेट | ||||||
| पुनः प्रसारण | L1 | निर्धारित करें कि क्या विभिन्न डेटा के आधार पर पुनर्प्रसारण करना है। (AM/UM); HARQ पुनर्प्रसारण करता है। | |||||
| L2 | HARQ रिट्रांसमिशन | ||||||
| आरएफ | 2 x आईपीएक्स | |
| ईथरनेट | 3xईथरनेट | |
| सीरियल पोर्ट | 2x RS232 | |
| पावर इनपुट | 2*पावर इनपुट (विकल्प) | |
| नियंत्रण डेटा ट्रांसमिशन | |||||
| कमांड इंटरफ़ेस | एटी कमांड कॉन्फ़िगरेशन | एटी कमांड कॉन्फ़िगरेशन के लिए वीसीओएम पोर्ट/यूएआरटी और अन्य पोर्टों का समर्थन करें | |||
| कॉन्फ़िगरेशन प्रबंधन | वेबयूआई, एपीआई और सॉफ्टवेयर के माध्यम से समर्थन विन्यास | ||||
| कार्य मोड | टीसीपी सर्वर मोड टीसीपी क्लाइंट मोड यूडीपी मोड यूडीपी मल्टीकास्ट MQTT मॉडबस |
●जब टीसीपी सर्वर के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर कंप्यूटर कनेक्शन की प्रतीक्षा करता है। ●जब टीसीपी क्लाइंट के रूप में सेट किया जाता है, तो सीरियल पोर्ट सर्वर सक्रिय रूप से गंतव्य आईपी द्वारा निर्दिष्ट नेटवर्क सर्वर से कनेक्शन शुरू करता है। ●टीसीपी सर्वर, टीसीपी क्लाइंट, यूडीपी, यूडीपी मल्टीकास्ट, टीसीपी सर्वर/क्लाइंट सह-अस्तित्व, एमक्यूटीटी |
|||
| बाउड दर | 1200, 2400, 4800, 7200, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200, 230400, 460800 | ||||
| प्रसारण मोड | पास-थ्रू मोड | ||||
| प्रोटोकॉल | ईथरनेट, आईपी, टीसीपी, यूडीपी, एचटीटीपी, एआरपी, आईसीएमपी, डीएचसीपी, डीएनएस, एमक्यूटीटी, मॉडबस टीसीपी, डीएलटी/645 | ||||
| मैकेनिकल | ||
| तापमान | -40°C~+80°C | |
| वजन | 26 ग्राम | |
| आयाम | 60*55*5.7 मिमी | |
| स्थिरता | MTBF≥10000hr | |
|
|
